Furo rápido - HD800C
Nova série de máquinas EDM de perfuração de furos pequenos e aprimorados. ● Inovação e tecnologia, na remoção de detritos dos materiais e em novas funções de rotação do eixo para perfuração precisa. ● Estrutura mecânica rígida que proporciona desempenho de alta rigidez e de fácil operação. ● Gerador de controle de pulso avançado fornecendo usinagem de alta precisão para aplicações de materiais aeroespaciais.
Especificação Técnica
Nome do produto | Unidade | HD800C |
|---|---|---|
| Curso | ||
| Tamanho da mesa de trabalho (WxD) | mm | 900x600 |
| Curso do eixo X | mm | 800 |
| Curso do eixo Y | mm | 600 |
| Curso do eixo Z | mm | 400 (opção 600) |
| Curso do eixo W | mm | 400 (opção 600) |
| Capacidade de usinagem | ||
| Tamanho do eletrodo | mm | Ø0,3~Ø3,0 |
| Trocador automático de eletrodos (opção) | un. | 16 peças |
| Máx. comprimento do eletrodo | mm | 400 (opção 600) |
| Máx. altura da peça | mm | 400 (opção 600) |
| Máx. peso da peça | kg | 1.500 |
| Em geral | ||
| Peso da máquina | kg | 3.200 |
| Potência de entrada | KVA | 4,0 |
| Dimensão da máquina | mm | 2.505x2.500x2.600 2.505x2.500x2.600 (opção 600) |
Unidade: mm
Recursos

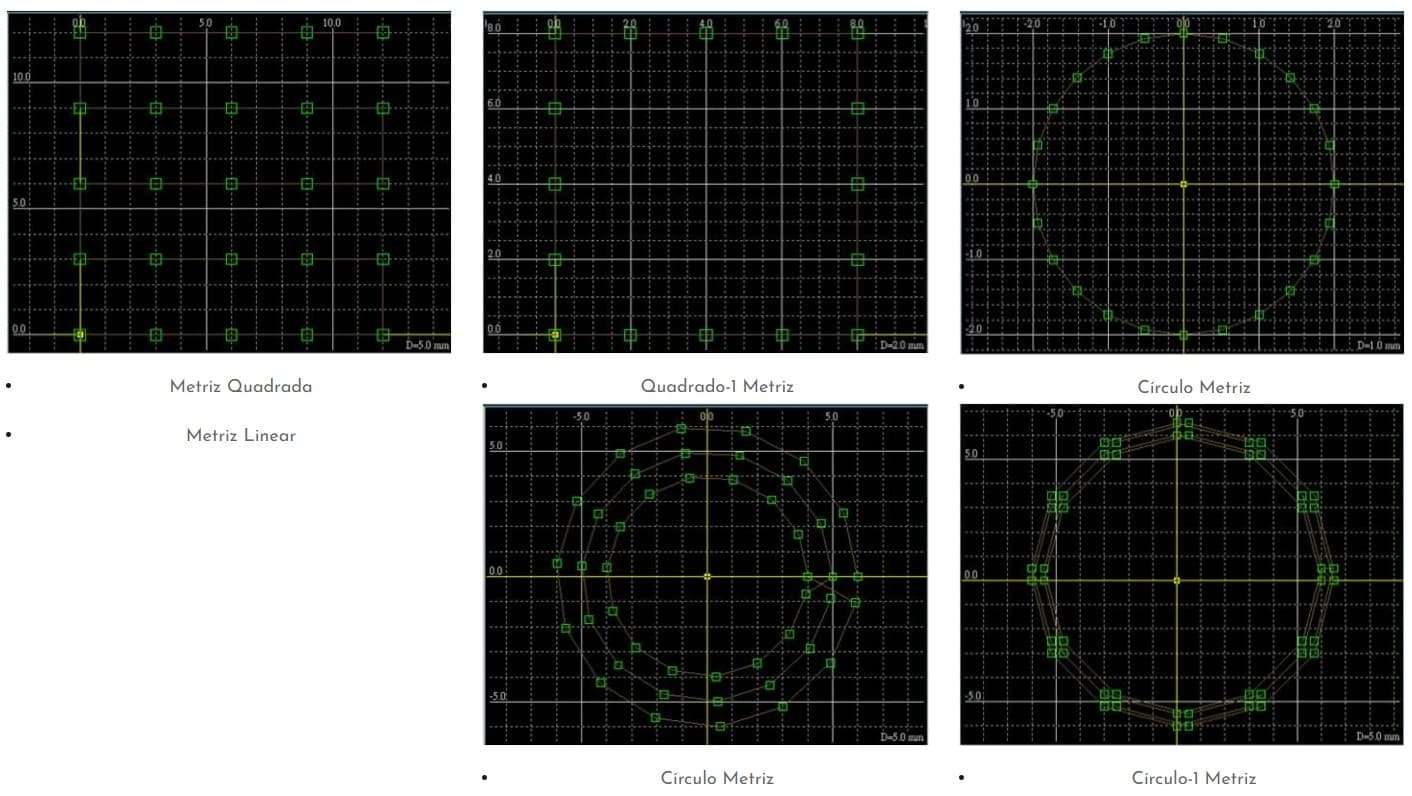

Sistema de metrix

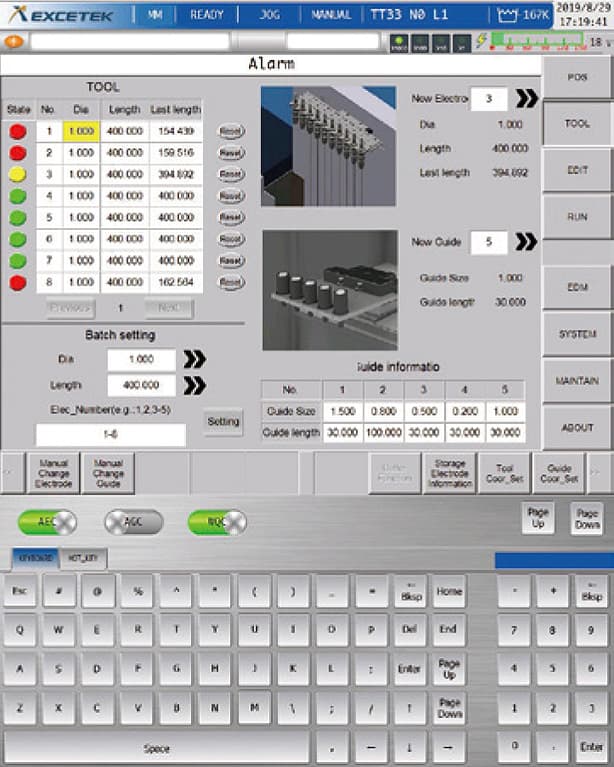

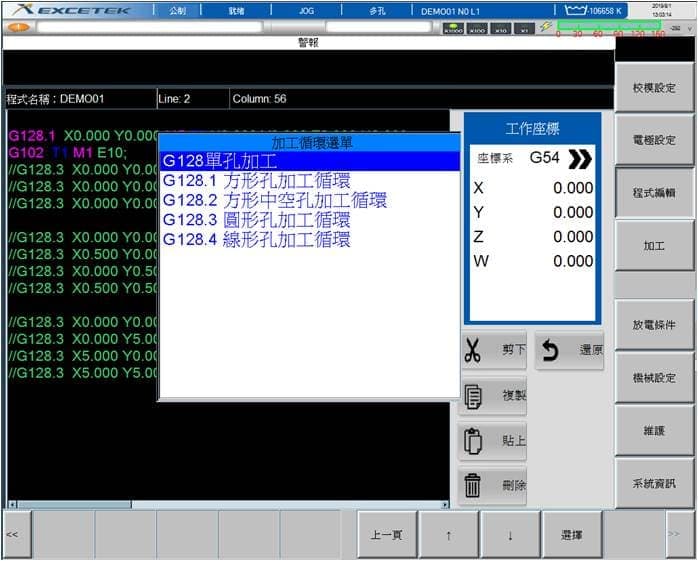

Gerador e controle CNC
● A furo rápido da série HD com controlador de movimento EXCETEK possui um servo/controle otimizado para alcançar alta velocidade e precisão.
● Interface de entrada: LAN, USB.
● Fácil configuração e banco de dados abrangente de tecnologia de corte EDM.
● Solução de IoT e automação para fábrica inteligente.

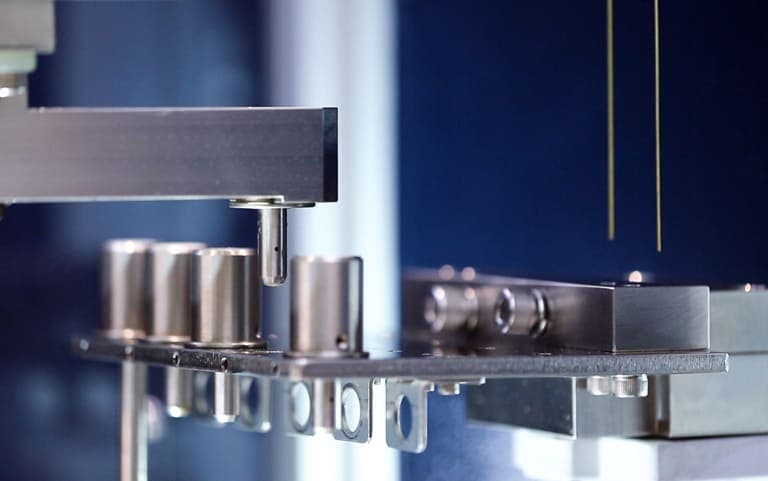

5 trocador de guia automática AGC (opcional)

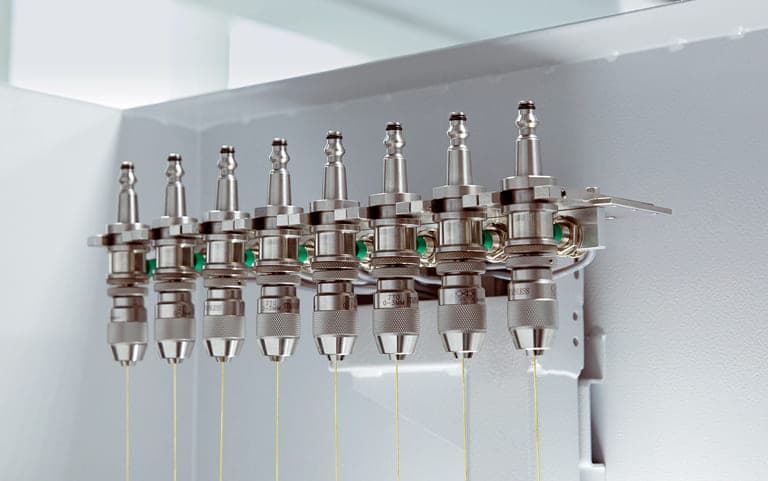

8 AEC - Trocador de eletrodo linear (opcional)

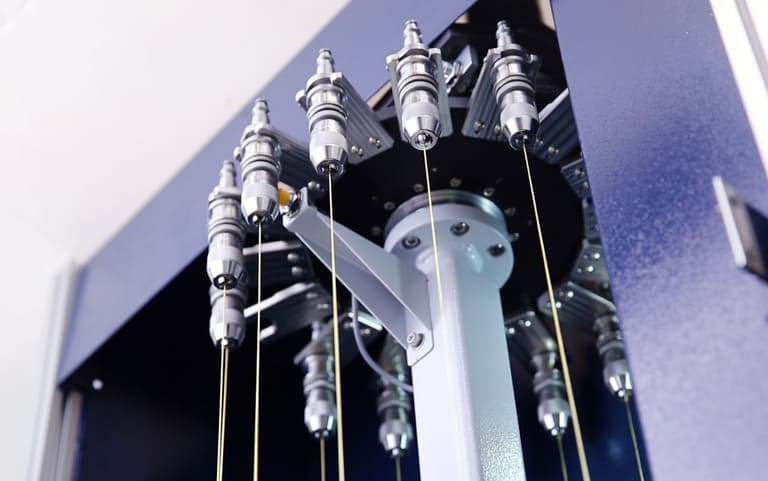

16 AEC - Trocador de eletrodo rotativo (opcional)

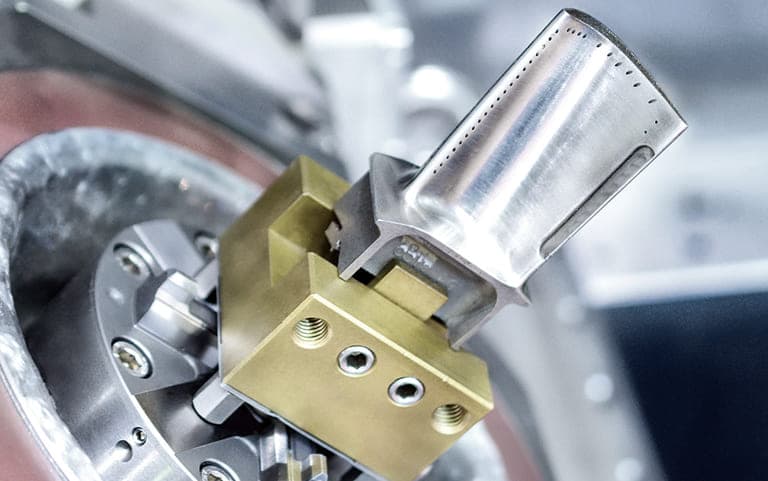

Mesa rotativa A-B (opcional)

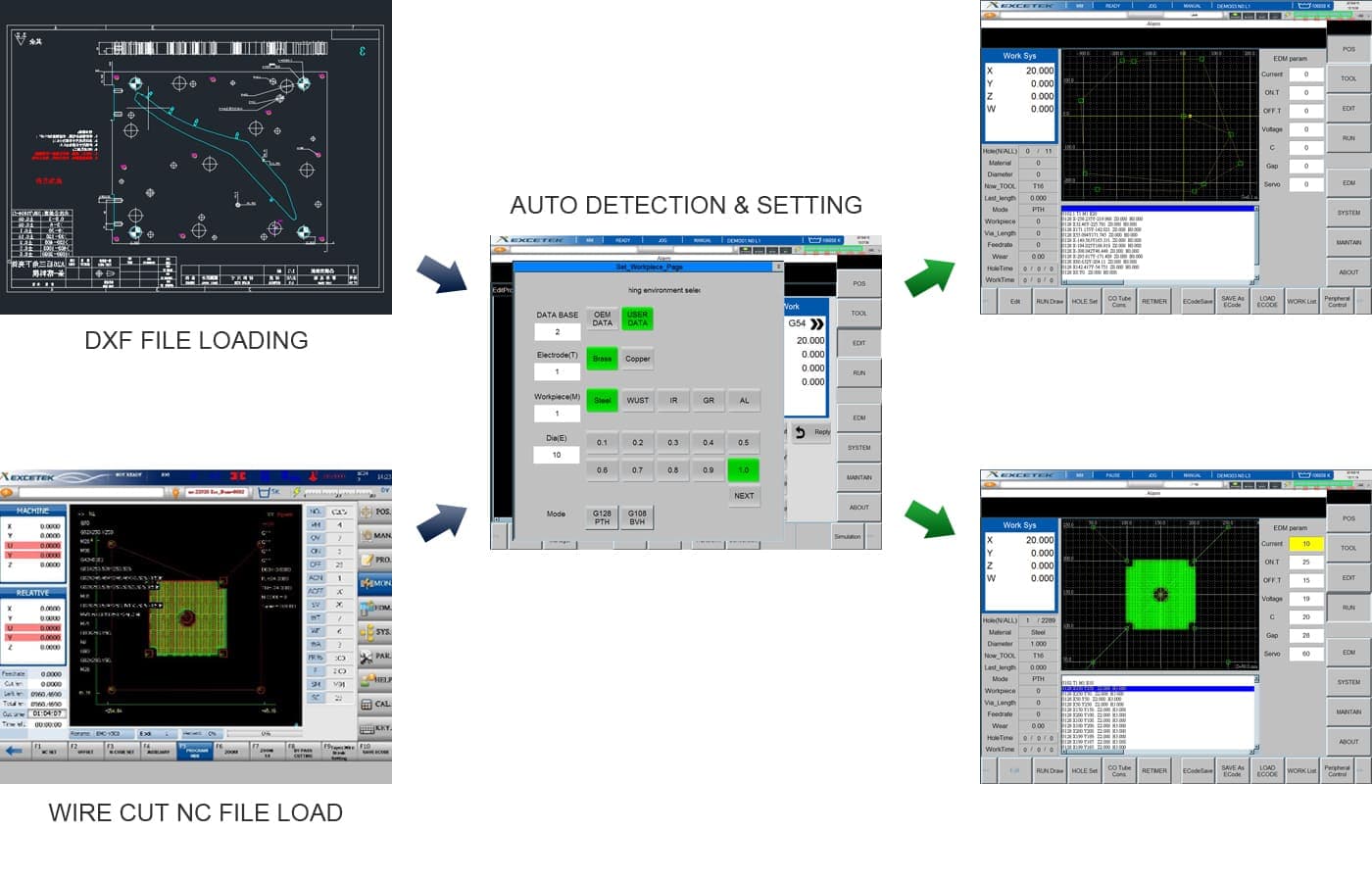

Detecção automática e configurações
Acessórios
- Placa de eletrodo Ø0,3mm~Ø3,0mm x 1.
- Guia de eletrodo Ø1,0mm x 1.
- Eletrodo Tubo Latão Ø1.0mm x 20pcs.
- Lâmpada de trabalho x 1.
- Tanque de filtro de água inoxidável 240L.
- Caixa de Ferramentas x 1.
- Filtro de papel PW-40-2 300 x 29 x 500mm 10μm x 1pcs.
- Filtro de papel PP 10 polegadas 5 μm x 1 peça.
- Bloco Paralelo x 2.
- Selo de Água x 20 peças.
- Placa de ar.
Opcionais
- Mesa rotativa A/B.
- Sistema de troca automática de eletrodos.
- Placa de eletrodo automático Ø3,1~Ø6,0.
- Escala linear XY com resolução de 1μm.
- Sistema de trocador automático de gide.
- Refrigerador de água.
- Sistema de troca iônica.
- CE.
- Solução de IOT e automação para fábrica inteligente.
- Arquivo DXF, Conversão de Arquivo NC de Corte de Fio.
- Tanque de trabalho semi-submerso inoxidável.
- Terminar dispositivo de parada.
- Máx. Corrente de Usinagem 75A.
