Máquinas

Eletroerosão por penetração - ED70Z

Série ZNC com eixo Z automático de alta precisão.

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

ED70Z

Curso
Deslocamento do eixo Xmm700
Deslocamento do eixo Ymm550
Deslocamento do eixo Zmm250
Deslocamento do eixo Umm300
Capacidade de usinagem
Mesa de trabalhomm1.100x600
Máx. tamanho da peça de trabalhomm1.680x950x500
Máx. peso da peça de trabalhokg2.000
Máx. peso do eletrodokg250
Em geral
Peso da máquinakg3100
Dimensões da máquinamm4.945x2.230x2.532
Distância entre a cabeça do eletrodo e a mesa de trabalho-330~880
Tanque do filtro de óleo
Capacidade do tanquel1.120
Peso do tanquekg400
Filtro de papelun.4
Recursos

Recursos

Recurso do gerador

Função superior de erosão Circuito de ignição MOSFET, com menor desgaste de eletrodo, alta velocidade de erosão e diminuição da rugosidade da superfície usinada. Manutenção simples Gerador com design para montagem frontal e traseira, com proteção de fusível, o que facilita a verificação de manutenção e a troca de PCB. Facilidade de uso tanto por clientes como para os técnicos de manutenção. Gerador com desempenho estável Com a parte da frente e do verso do sistema de fluxo de calor duplo separados por componentes quentes e circuitos frios, o componente eletrônico fica separado adequadamente. O gerador tem um dissipador de calor próprio para melhorar a estabilidade e manter uma manutenção quase zero. Qualidade no pós-vendas ● Serviço de treinamento técnico e operacional. ● Suporte técnico de manutenção para toda a linha de produtos Selltis.

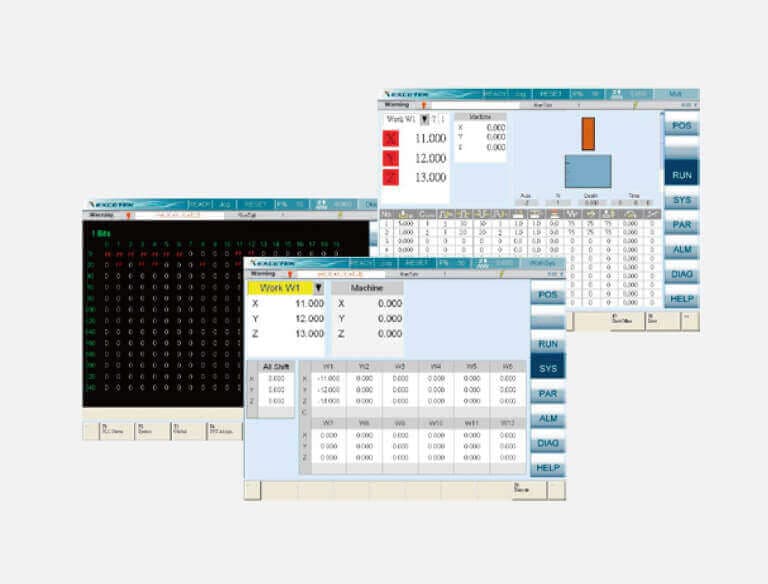

Imagem 1

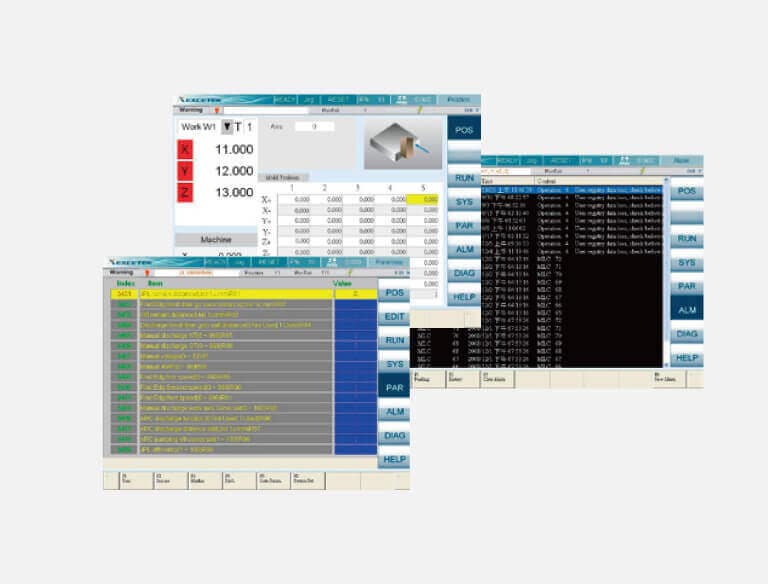

Imagem 2

Modo OB

Imagem 1
Acessórios

Acessórios

  • Extintor de álcool.
  • Lâmpada de trabalho.
  • Plataforma de nivelamento.
  • Unidade de lavagem.
  • Filtro de papel.
  • 1/2 mandril de broca.
  • Caixa de ferramentas.
  • Grampo jiq.
Opcionais

Opcionais

  • Sistema de refrigeração a óleo.
  • Pedestal magnético permanente.
  • Circuito de ignição de carboneto de tungstênio.
