Máquinas

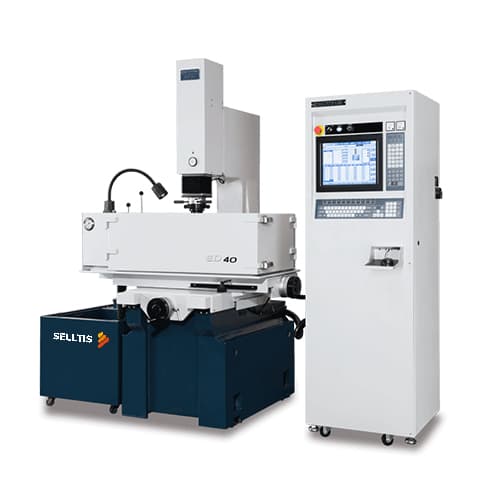

Eletroerosão por penetração - ED40Z

Série ZNC com eixo Z automático de alta precisão.

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

ED40Z

Curso
Deslocamento do eixo Xmm400
Deslocamento do eixo Ymm300
Deslocamento do eixo Zmm180
Deslocamento do eixo Umm200
Capacidade de usinagem
Mesa de trabalhomm650x350
Máx. tamanho da peça de trabalhomm920x500x300
Máx. peso da peça de trabalhokg700
Máx. peso do eletrodokg120
Em geral
Peso da máquinakg1.350
Dimensões da máquinamm3.815x1.406x2.242
Distância entre a cabeça do eletrodo e a mesa de trabalho-160~590
Tanque do filtro de óleo
Capacidade do tanquel350
Peso do tanquekg160
Filtro de papelun.2
Recursos

Recursos

Recurso do gerador

Função superior de erosão Circuito de ignição MOSFET, com menor desgaste de eletrodo, alta velocidade de erosão e diminuição da rugosidade da superfície usinada. Manutenção simples Gerador com design para montagem frontal e traseira, com proteção de fusível, o que facilita a verificação de manutenção e a troca de PCB. Facilidade de uso tanto por clientes como para os técnicos de manutenção. Gerador com desempenho estável Com a parte da frente e do verso do sistema de fluxo de calor duplo separados por componentes quentes e circuitos frios, o componente eletrônico fica separado adequadamente. O gerador tem um dissipador de calor próprio para melhorar a estabilidade e manter uma manutenção quase zero. Qualidade no pós-vendas ● Serviço de treinamento técnico e operacional. ● Suporte técnico de manutenção para toda a linha de produtos Selltis.

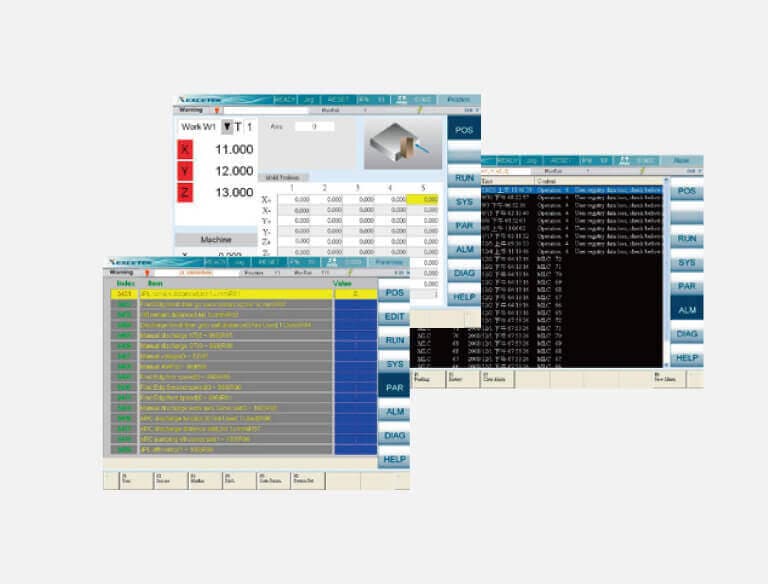

Imagem 1

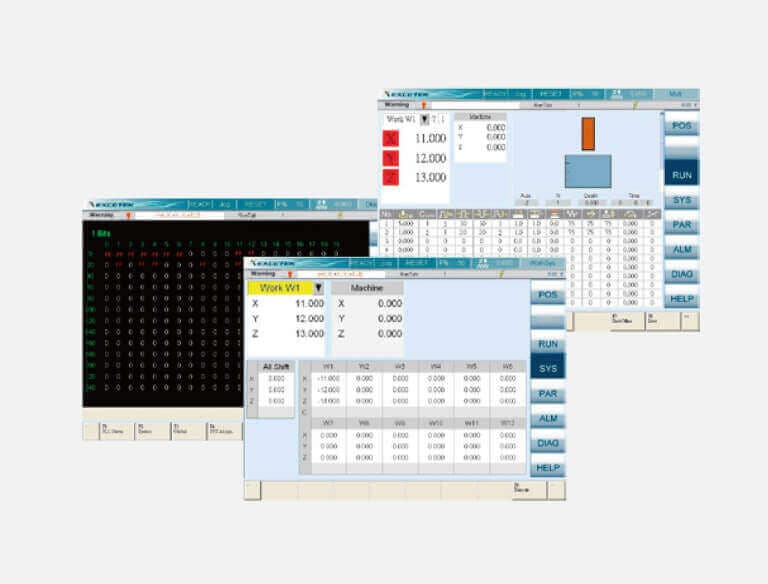

Imagem 2

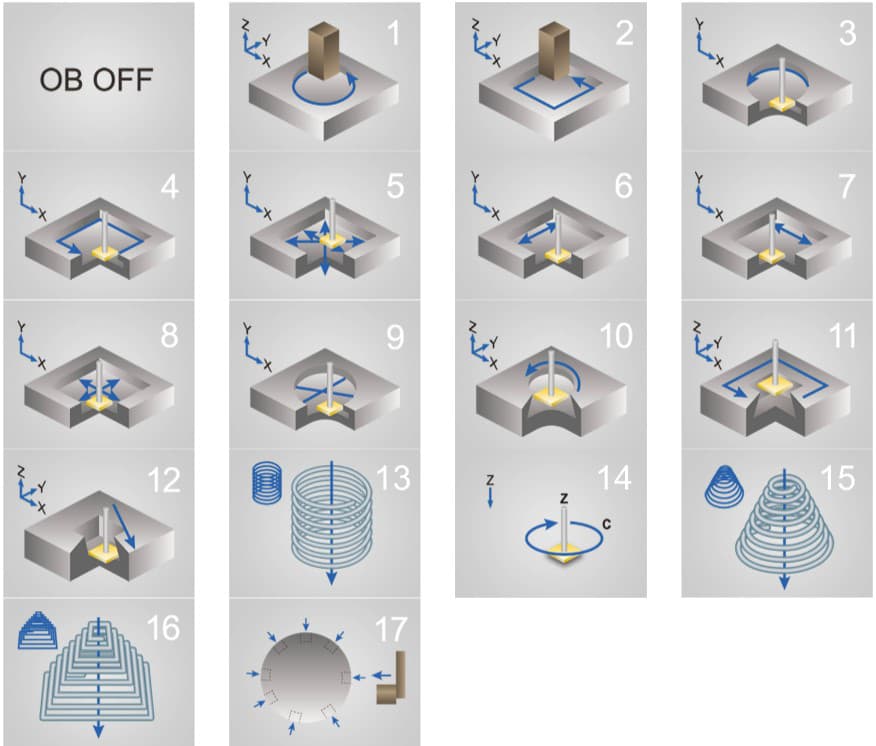

Modo OB

Imagem 1
Acessórios

Acessórios

  • Extintor de álcool.
  • Lâmpada de trabalho.
  • Plataforma de nivelamento.
  • Unidade de lavagem.
  • Filtro de papel.
  • 1/2 mandril de broca.
  • Caixa de ferramentas.
  • Grampo jiq.
Opcionais

Opcionais

  • Sistema de refrigeração a óleo.
  • Pedestal magnético permanente.
  • Circuito de ignição de carboneto de tungstênio.
