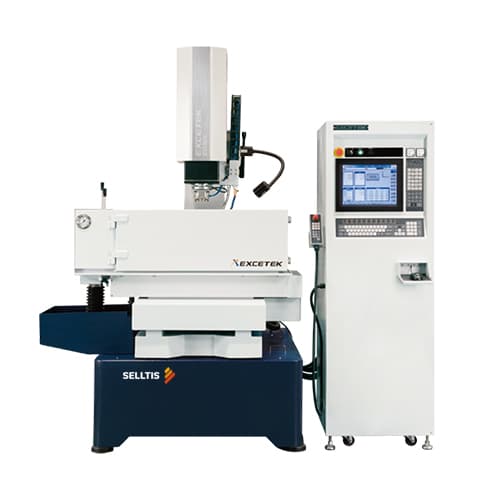

ED30C-Eletroerosão por penetração.jpg
banner
Máquinas

Eletroerosão por penetração - ED30C

Recursos e estrutura mecânica Multifuncional ● 18 tipos de modos OB ● Sistema ATC ● Uma variedade de funções de medição Alta precisão ● Projeto da estrutura da coluna ● Design de montagem no chão ● Estrutura patenteada do contrapeso do eixo Z Automação ● 4 e 6 ATC opcionais / 16 e 20 ATC Robomatic (Opcional) ● Design de porta frontal vertical ● Programação automática G-CODE Alta performance ● Circuito de centelhamento de carboneto de tungstênio (opcional) ● Circuito de descarga MOSFET ● Proteção ARC ● Proteção APC

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

ED30C

Curso
Deslocamento do eixo Xmm300
Deslocamento do eixo Ymm250
Deslocamento do eixo Zmm300
Capacidade de usinagem
Mesa de trabalhomm650x350
Máx. tamanho da peça de trabalhomm770x500x300
Máx. peso da peça de trabalhokg550
Máx. peso do eletrodokg50
Em geral
Peso da máquinakg1.450
Dimensões externas (corpo da máquina + curso + tanque + gerador)mm2.340x1.690x2.250
Distância entre a cabeça do eletrodo e a mesa de trabalho-280~580
Tanque do filtro de óleo
Capacidade do tanquel350
Peso do tanquekg-
Filtro de papelun.2
Dimensões externasmmEmbutido
Recursos

Recursos

Recurso do gerador

Função superior de erosão Circuito de ignição MOSFET, com menor desgaste de eletrodo, alta velocidade de erosão e diminuição da rugosidade da superfície usinada. Manutenção simples Gerador com design para montagem frontal e traseira, com proteção de fusível, o que facilita a verificação de manutenção e a troca de PCB. Facilidade de uso tanto por clientes como para os técnicos de manutenção. Gerador com desempenho estável Com a parte da frente e do verso do sistema de fluxo de calor duplo separados por componentes quentes e circuitos frios, o componente eletrônico fica separado adequadamente. O gerador tem um dissipador de calor próprio para melhorar a estabilidade e manter uma manutenção quase zero. Qualidade no pós-vendas ● Serviço de treinamento técnico e operacional. ● Suporte técnico de manutenção para toda a linha de produtos Selltis.

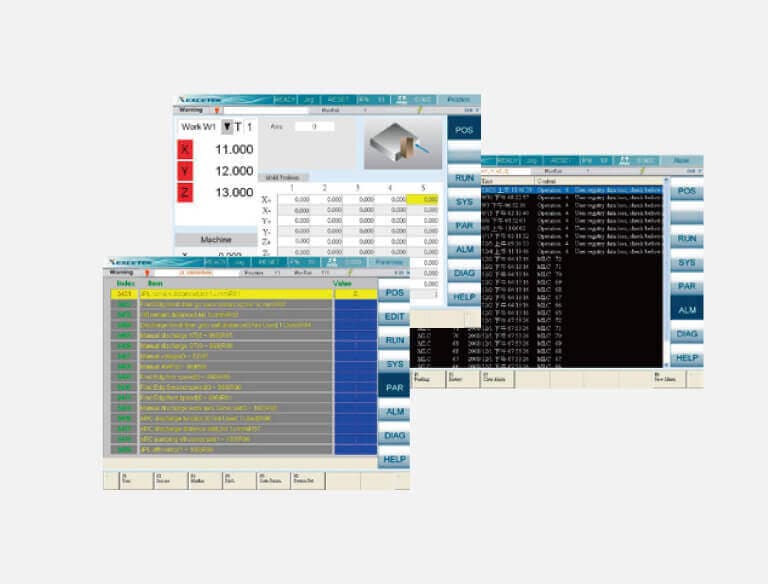

Imagem 1

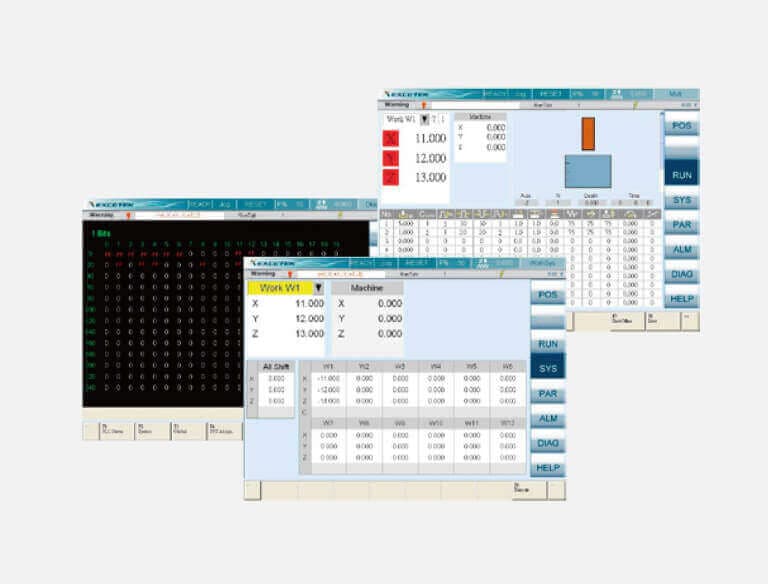

Imagem 2

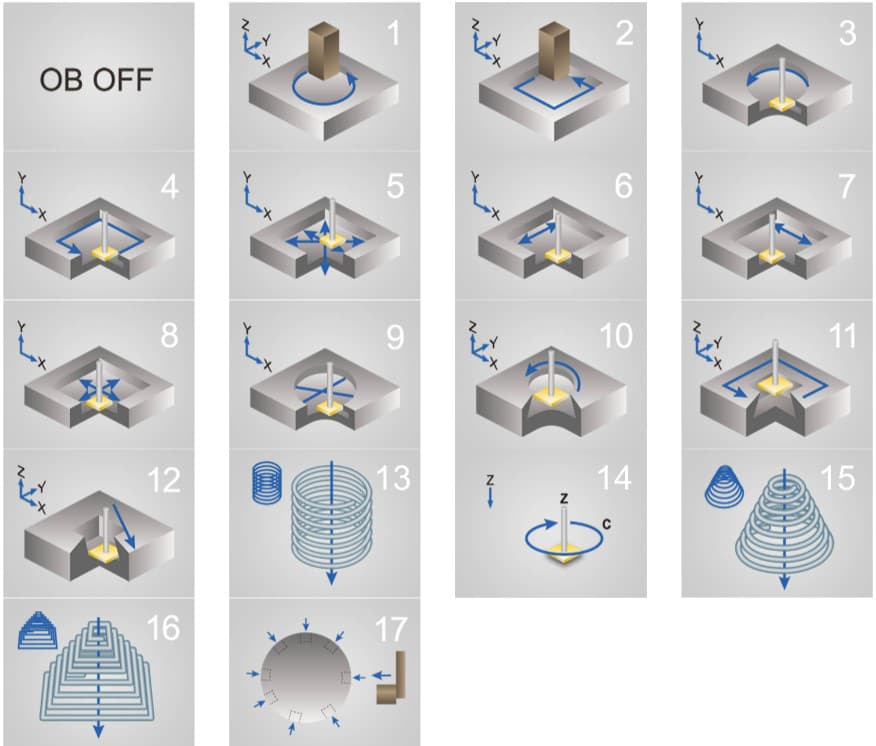

Modo OB

Imagem 1
Acessórios

Acessórios

  • Extintor de álcool.
  • Lâmpada de trabalho.
  • Plataforma de nivelamento.
  • Unidade de lavagem.
  • Filtro de papel.
  • 1/2 mandril de broca.
  • Caixa de ferramentas.
  • Grampo jiq.
Opcionais

Opcionais

  • Sistema de refrigeração a óleo.
  • Pedestal magnético permanente.
  • Circuito de ignição de carboneto de tungstênio.
