Eletroerosão a fio - NP600L

Sistema de Medições Automáticas da Série NP da EXCETEK, que simplifica a identificação de medições de inclinação, correção AR e pontos de referência. Nossa solução inclui uma sonda especializada para calibrar automaticamente a precisão do molde antes da usinagem, resultando em uma redução significativa do tempo de pré-processamento. Com a avançada instrução macro, nosso sistema realiza medições e correções automáticas do ponto de referência, aprimorando a precisão do processamento do molde. Além disso, para aferir a qualidade pós-processamento, nossos testes de precisão são realizados diretamente na bancada. Isso não apenas economiza tempo ao evitar desmontagens repetidas das peças, mas também previne erros associados a esse processo. A Série NP da EXCETEK: tecnologia que impulsiona a produtividade e qualidade em um só sistema.

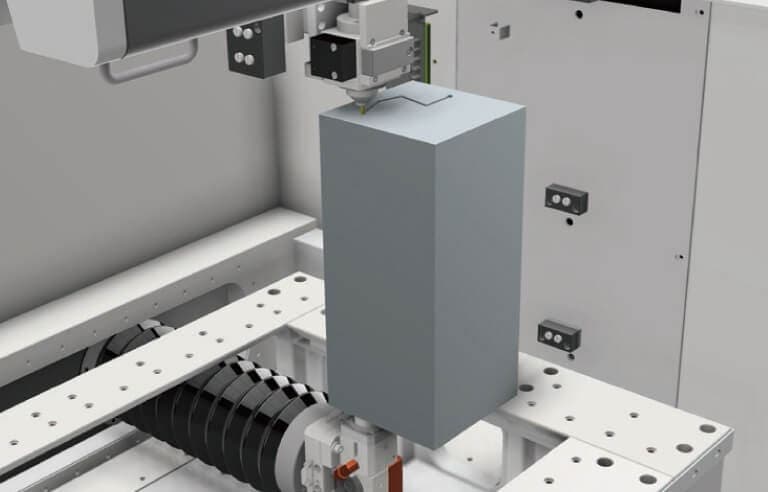

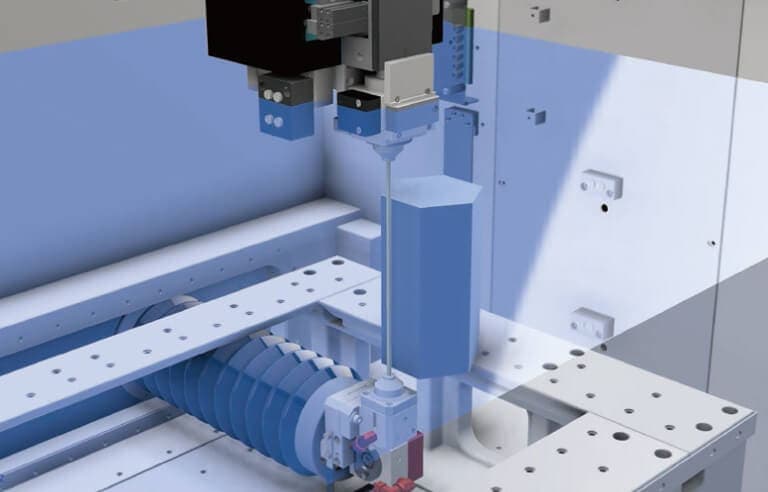

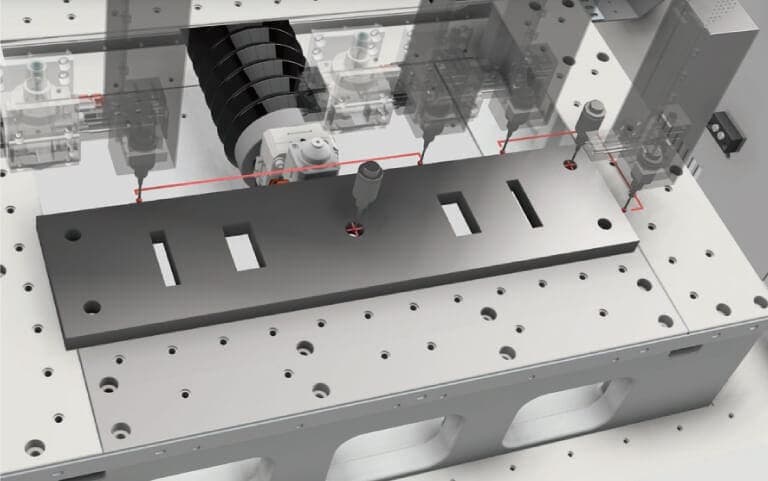

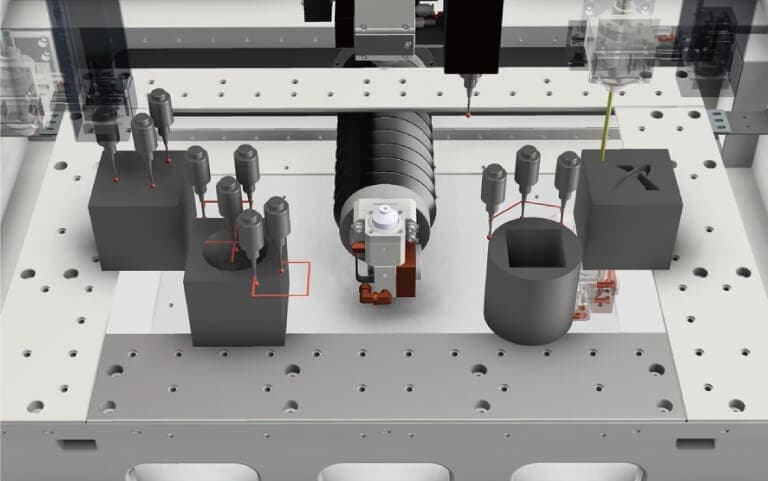

Antes da usinagem, é possível fazer a medição e calibração on-line reduzindo significativamente o tempo de calibração da peça. Com o comando macro, a medição automática calibra o ponto de referência e aumenta a precisão da usinagem. Após a usinagem, meça diretamente as peças de trabalho na mesa e evite erros inesperado de na hora de desmontar/montar as peças de trabalho. Usinagem de várias peças ● Compensação automática do nivelamento 3D da peça de trabalho ● Compensação automática do paralelismo da peça de trabalho (AR) ● Medição automática do ponto de referência de usinagem ● Processamento de passagem do fio automático AWT Automação de processamento ● Compensação automática do paralelismo da peça de trabalho (AR) ● Calibração automática do ponto de referência ● Processamento de passagem do fio automático AWT ● Meça automaticamente os resultados após a usinagem ● Exportar o relatório de medição

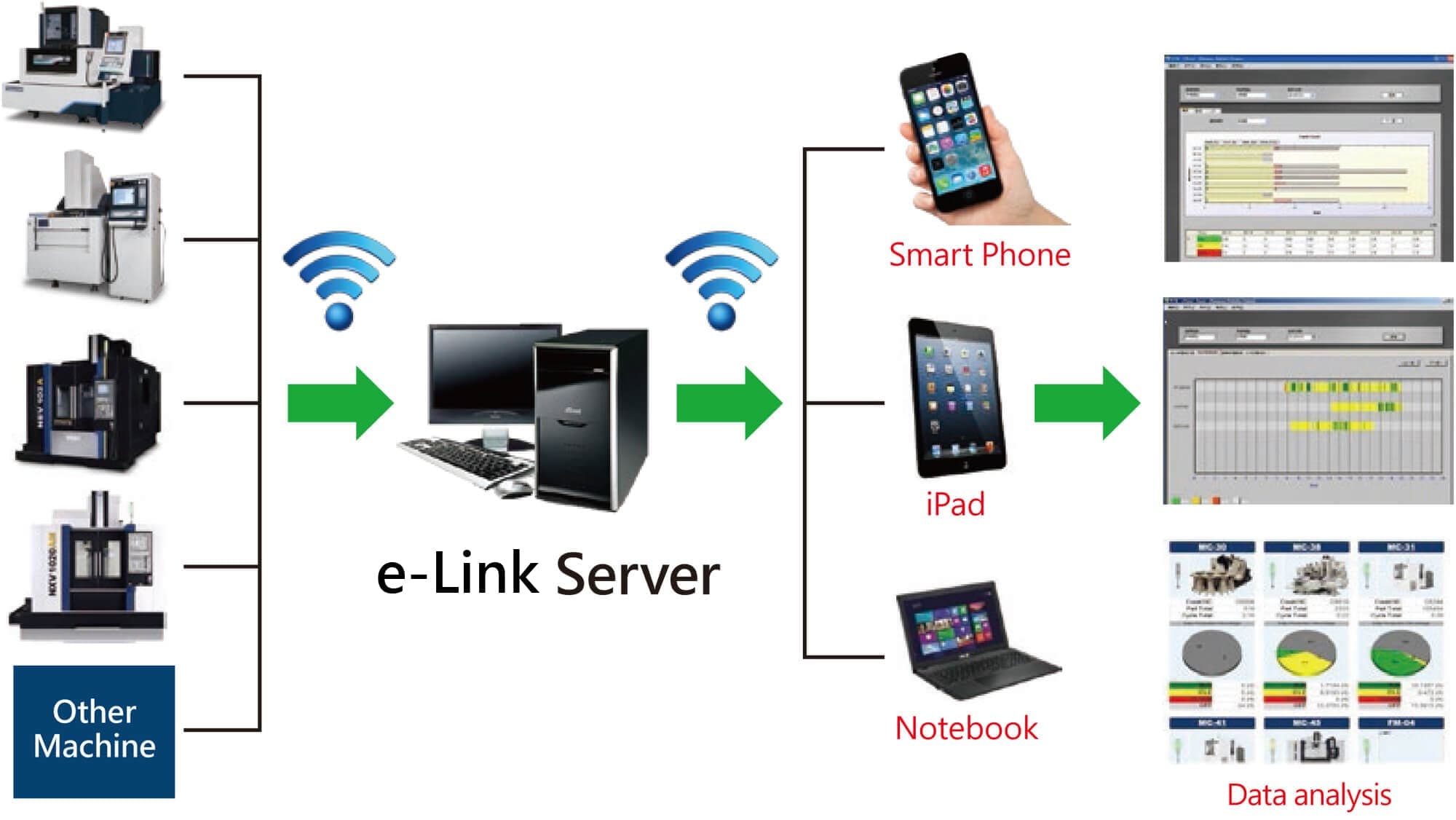

● Função de posicionamento da peça. ● Informações de manutenção e diagnóstico. ● Função de pesquisa de dados de tecnologia. ● Interface gráfica. ● Função útil.

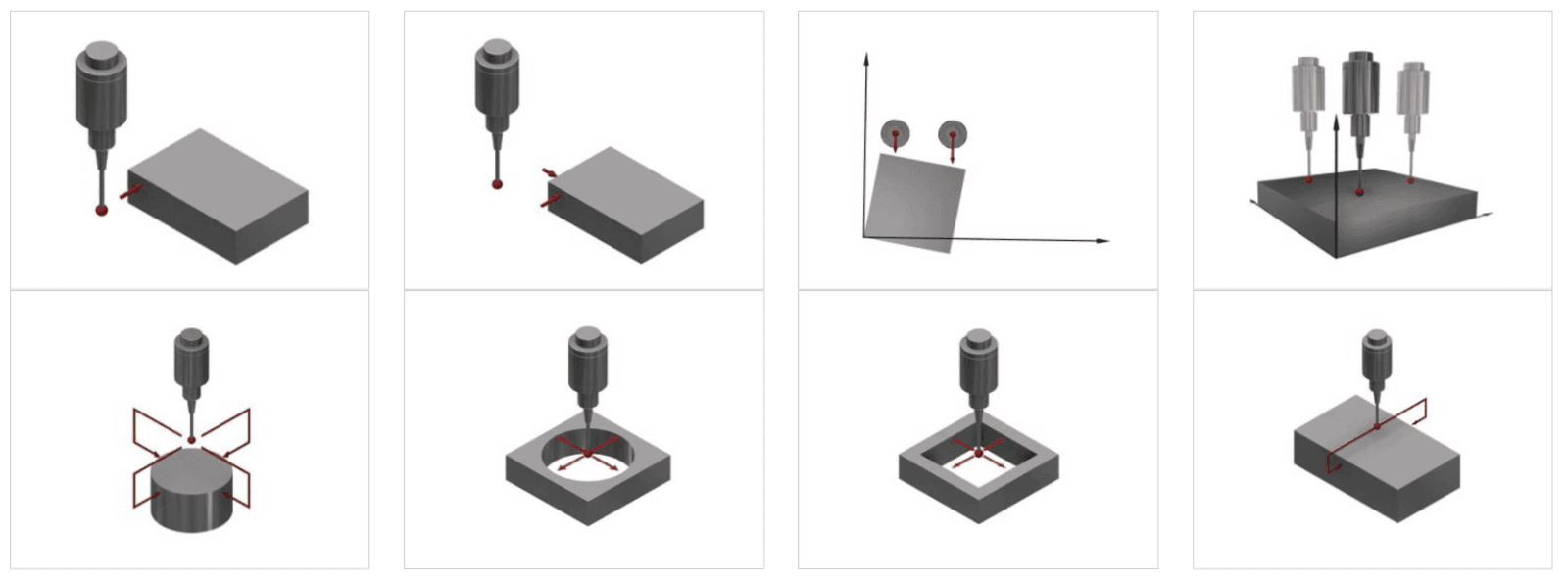

● Compensando o nivelamento 3D da peça de trabalho automaticamente ● Compensando a rotação do eixo da peça de trabalho (AR) automaticamente ● Medindo o ponto de referência de processamento automaticamente ● Processamento da passagem do fio automaticamente (AWT) ● Processamento automático da próxima peça de trabalho após a conclusão do trabalho

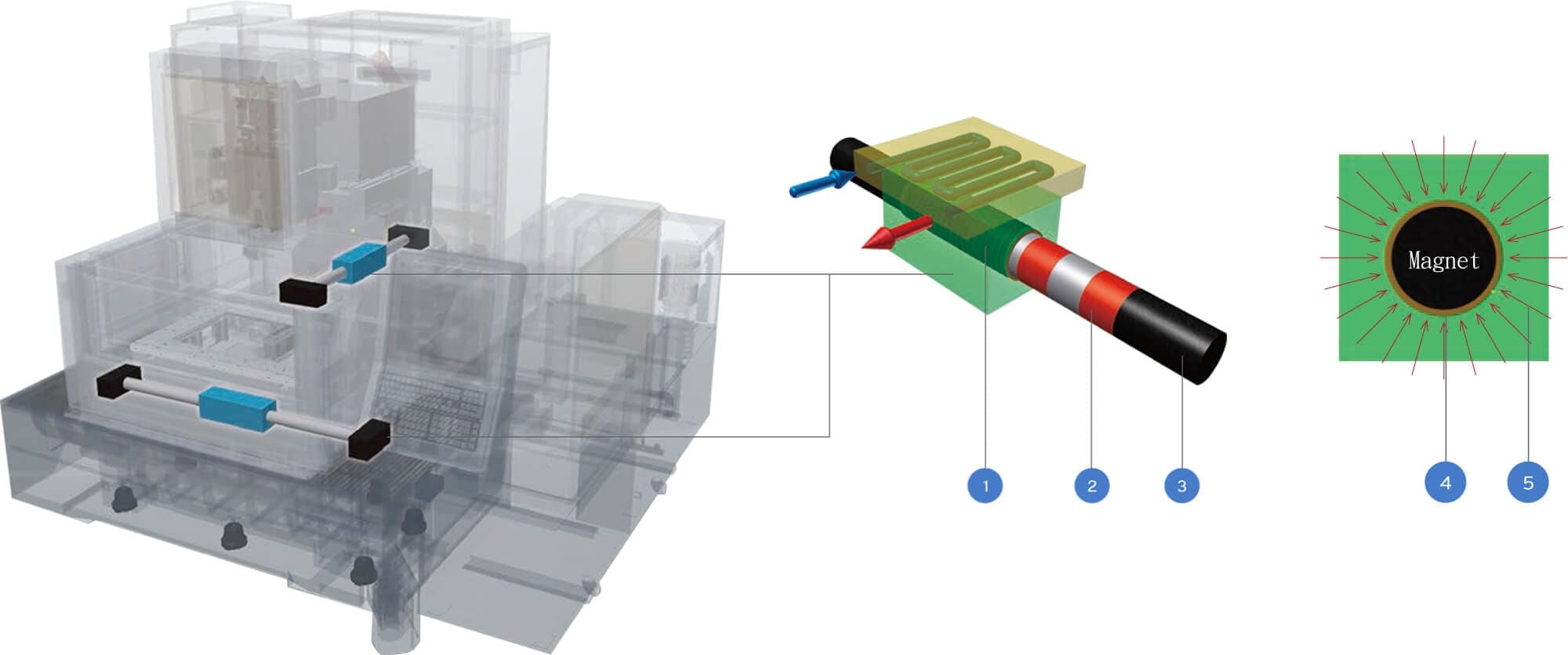

A máquina fornece a temperatura constante para melhorar a precisão durante a usinagem onde o calor gerado pelo motor linear afetará a precisão. A circulação de água reduz a temperatura gerada pelo motor elétrico linear do campo magnético, com alto empuxo, alta eficiência e baixo consumo de energia. Recursos como uma régua digital de alta resolução de 0,1 μm e um controlador fornecem modelagem de alta precisão e acabamento ultrafino.

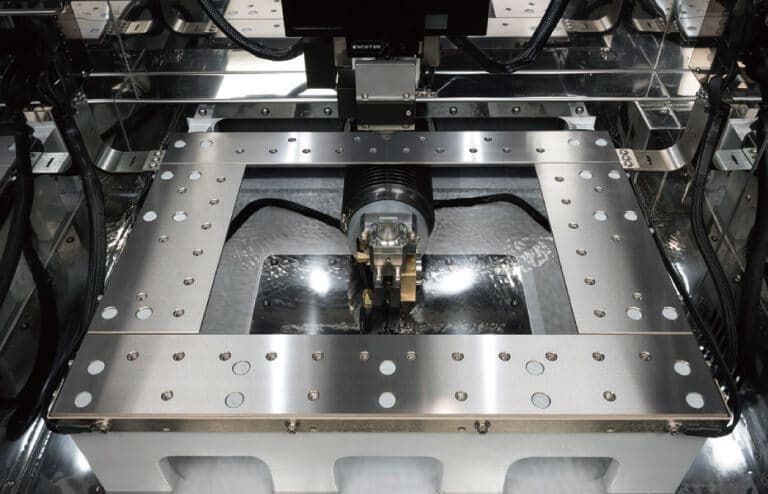

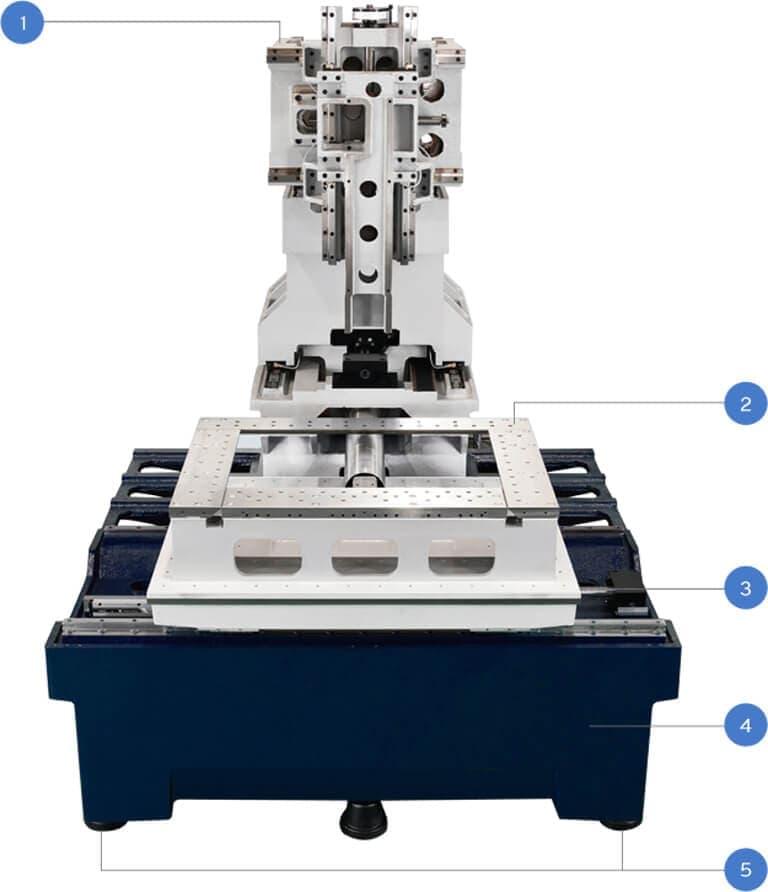

1. Projeto de treliça em U e V rígido. 2. Mesa de trabalho em aço inoxidável com dureza HRC 50°. 3. Máquina de fundição é projetada com base na análise FEA para aumentar a rigidez. 4. Base da máquina com extra largo.

Modelo: A: sem controle (0); com controle (0). B: sem controle (0 ~ -2 µm); com controle (-8 ~ -10 µm). C: sem controle (0); com controle (0). D: sem controle (0 ~ -2 µm); com controle (-8 ~ -10 µm).

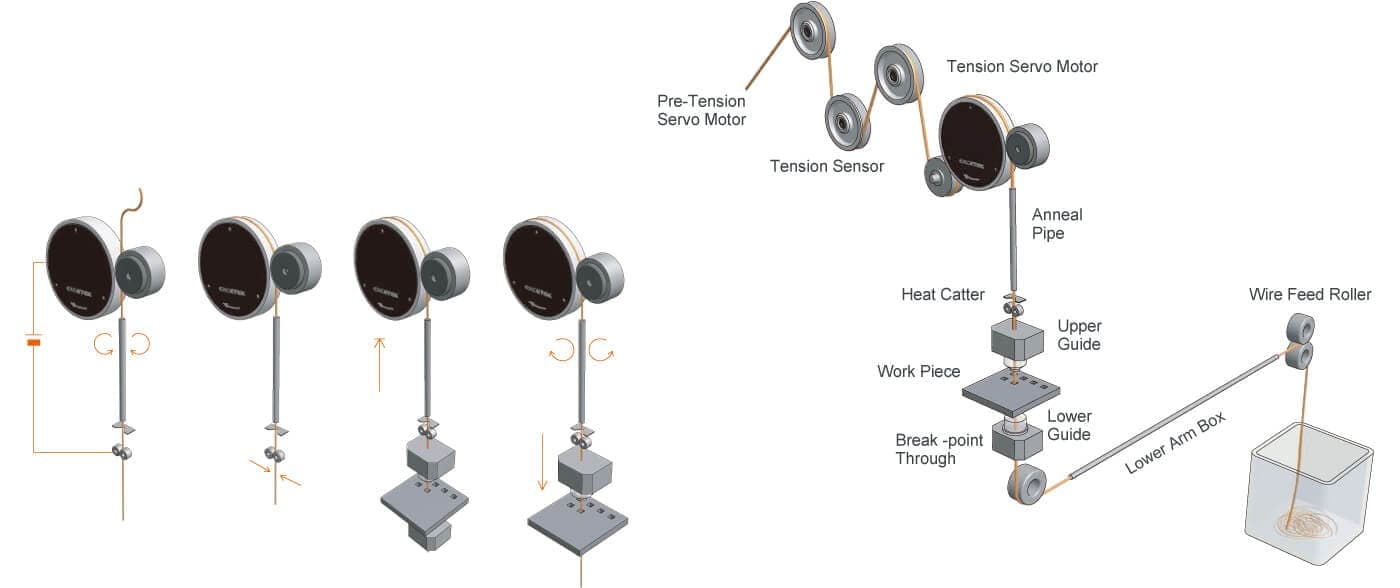

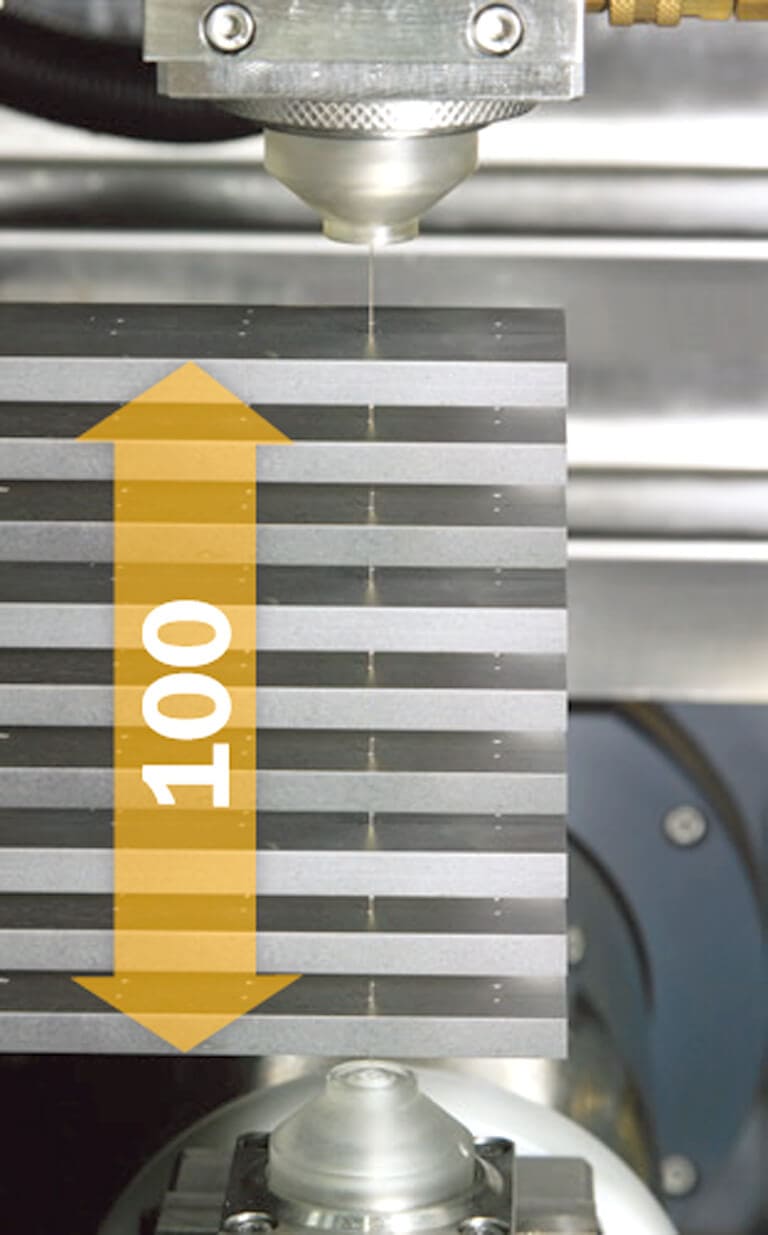

Espessura da peça de trabalho 100 mm ● Recozimento e corte do fio: 10 seg. ● Rosqueamento: 10 seg.

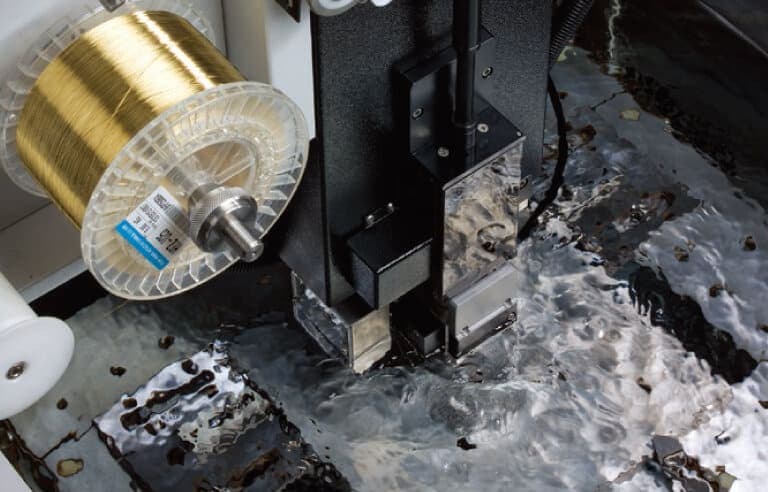

Design sofisticado que fornece operação não tripulada contínua dia e noite. Ao contrário de outros sistemas, pode enfiar no ponto de ruptura do fio. Uma função de jato de água permite que a máquina passe o fio por peças de até 500 mm.

● Certificação nos padrões TUV para segurança e design de metal desejado. ● Projeto de porta deslizante de energia para economizar espaço de instalação e operação leve.
