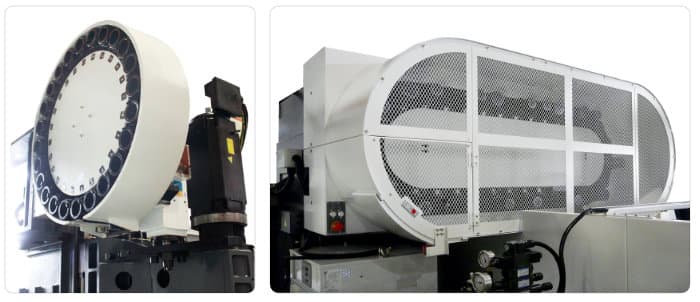

• O número de postes de ferramenta no magazine pode ser selecionado para 24T/32T/40T.
• O sistema ATC do tipo braço é acionado por came de engrenagem de rolo para aumentar a eficiência do trabalho.
Máquinas
Centro de usinagem vertical - TV 158B
Máquina TV 158B é especialmente projetadas para atender às necessidades de processamento de alta eficiência em indústrias com demanda por produção em massa. Essas máquinas são a escolha perfeita para empresas que buscam aumentar a produtividade e a eficiência em suas operações de usinagem. A Série TV é conhecida por sua robustez e confiabilidade, garantindo um desempenho excepcional em operações de usinagem de alta demanda. Seu projeto inovador foi desenvolvido com foco na otimização do processo produtivo, possibilitando maior velocidade de corte e redução dos tempos de ciclo. Amplamente utilizadas na produção em massa, as máquinas da Série TV oferecem uma solução completa para operações repetitivas e contínuas. Seu design inteligente permite a automação de tarefas, agilizando o fluxo de trabalho e aumentando a eficiência geral do processo. Além disso, a Série TV é equipada com tecnologia de controle avançada, proporcionando uma operação intuitiva e precisa. Seus recursos permitem a configuração de operações em lote, tornando a produção mais eficiente e permitindo a fabricação de peças em grande escala com consistência e qualidade.
Especificação Técnica
Nome do produto | Unidade | NXV1680B |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 6.000 (10.000) |
| Potência do spindle (op.) | kW | 25 (45) |
| Cone (op.) | BT50 (BBT50) | |
| Curso | ||
| Deslocamento do eixo X | mm | 1.500 |
| Deslocamento do eixo Y | mm | 860 |
| Deslocamento do eixo Z | mm | 750 |
| Distância entre o nariz da árvore e topo da mesa | mm | 150~900 (400~1.150) |
| Mesa | ||
| Tamanho da mesa | mm | 1.700x860 |
| N° T-slot x tamanho x passo | mm | 5x22x150 |
| Máx. peso na mesa | kg | 2.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 15/15/12 |
| Avanço de corte | mm/min | 1~5.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 24 (32/40) |
| Peso da ferramenta | kg/pç | 20 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | 24T: Ø110x350 (Ø190x350) 32T/40T: Ø120x350 (Ø240x350) |
| Em geral | ||
| Peso da máquina | kg | 18.000 |
Recursos
Sistema ATC rápido e confiável
Painel humanizado de operação
• O painel de operação giratório de altura apropriada e interruptores modulares claros podem ser operados facilmente.
• Exiba claramente os sinais e mensagens de alarme.
• Volante MPG destacável é instalado para conveniência operacional.

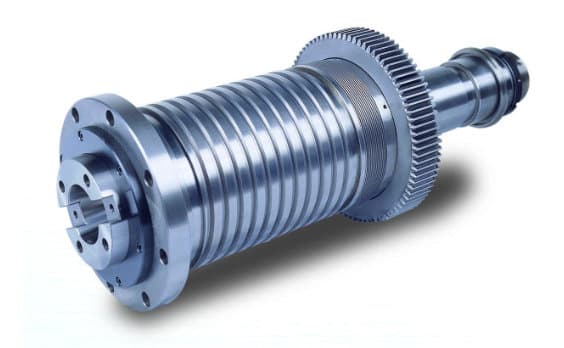

Design de eixo de alta velocidade e alta potência
• Fuso do redutor padrão de no máximo 6.000 rpm de alta velocidade com potência máxima de 18,5 kW 25 HP e torque de 48,04 kg-m 347,48 lb-ft.
• Velocidade do fuso de até 10.000 rpm com design IDD (Isolated Direct Drive), juntamente com lubrificação a óleo que pode reduzir o desvio de calor, melhorar a precisão do fuso e prolongar a vida útil do rolamento. Máx. potência do fuso 22 kW 30 HP sem caixa de engrenagens, mudança de velocidade elétrica com motor do fuso, torque máximo de 36,03 kgf-m 260,61 lb-ft (opcional).
• A carcaça do fuso tipo quill é com sistema de refrigeração para garantir o melhor controle de temperatura do cabeçote do fuso e para os melhores resultados de usinagem.
• Implantado com rolamentos de esferas cerâmicos de contato angular preciso para rigidez axial e radial extra para atender aos requisitos de corte pesado.
Design de base T de fluxo de força
• O design estrutural exclusivo da base em T recebeu uma patente de Taiwan, China e EUA Seu movimento de mesa livre de saliência é suportado por fundições altamente rígidas de MEEHANITE® para garantir a melhor precisão de nivelamento dinâmico, rigidez de usinagem e durabilidade.
• O longo curso do eixo X fica no topo da base, onde a sela se move ao longo do curso completo; a sela transversal do eixo Y suporta a mesa de trabalho.
• A estrutura rígida com base em T possui suporte de curso completo e não possui problema de saliência, garantindo a precisão de nivelamento mais dinâmica.
Movimento axial de alta rigidez
• Todos os eixos são equipados com guias quadradas temperadas e retificadas de precisão com revestimento de lubrificação Turcite-B durável.
• O trabalho sofisticado do raspador garante o melhor contato e a superfície perfeita dos componentes para garantir uma precisão impecável.
• Áreas de apoio suficientes de todas as guias proporcionam a melhor capacidade de amortecimento e ganham a melhor rigidez de corte.
• Todos os fusos de esferas precisos são pré-tensionados e acoplados diretamente a poderosos servomotores para reduzir a folga e garantir a melhor precisão.
• O design do trilho interno no eixo Z garante um movimento suave do cabeçote durante o desempenho de corte pesado. E o contrapeso do cabeçote do eixo Z é fixado pela barra guia para minimizar a vibração da usinagem.
• O eixo Y está equipado com 4 guias para obter o melhor suporte e fluxo de força.
