Centro de usinagem vertical - TV 116B-APC - Produto

Nome do produto	Unidade	TV116B-APC
Fuso
Velocidade do spindle (op.)	rpm	6.000 (10.000)
Potência do spindle (op.)	kW	25 (45)
Cone (op.)		BT50 (BBT50)
Curso
Deslocamento do eixo X	mm	1.100
Deslocamento do eixo Y	mm	600
Deslocamento do eixo Z	mm	630
Distância entre o nariz da árvore e topo da mesa	mm	68~698 (318~948)
Mesa
Tamanho da mesa	mm	1.200x560
N° T-slot x tamanho x passo	mm	5x18x100
Máx. peso na mesa	kg	600
Velocidade de avanço
Avanço rápido X/Y/Z	m/min	16/16/16
Avanço de corte	mm/min	1~5.000
ATC
Capacidade do magazine de ferramentas (op.)	T	24 (32/40)
Peso da ferramenta	kg/pç	20
Máx. dimensão da ferramenta (s/ferramentas adjacentes)	mm	24T: Ø110x350 (Ø190x350) 30T/40T: Ø120x350 (Ø240x350)
Em geral
Peso da máquina	kg	12.760

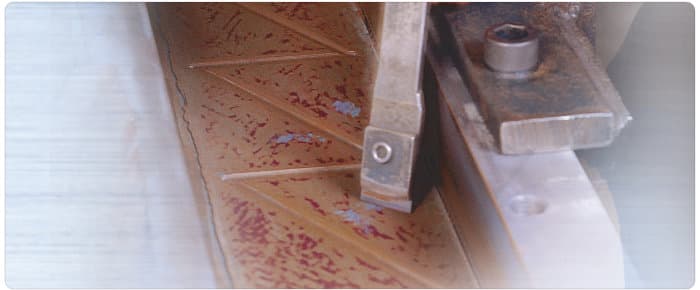

• Todos os eixos são equipados com guias quadradas temperadas e retificadas de precisão com revestimento de lubrificação Turcite-B durável. • O trabalho sofisticado do raspador garante o melhor contato e a superfície perfeita dos componentes para garantir uma precisão impecável. • Áreas de apoio suficientes de todas as guias proporcionam a melhor capacidade de amortecimento e ganham a melhor rigidez de corte. • Todos os fusos de esferas precisos são pré-tensionados e acoplados diretamente a poderosos servomotores para reduzir a folga e garantir a melhor precisão. • O contrapeso do cabeçote do eixo Z é fixado pela barra guia para minimizar a vibração da usinagem.

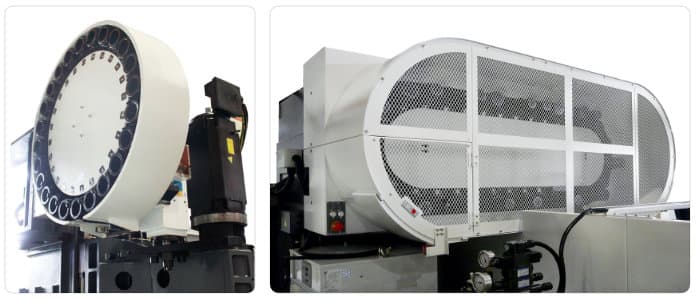

• O número de postes de ferramenta no magazine pode ser selecionado para 24T/32T/40T. • O sistema ATC do tipo braço é acionado por came de engrenagem de rolo para aumentar a eficiência do trabalho.

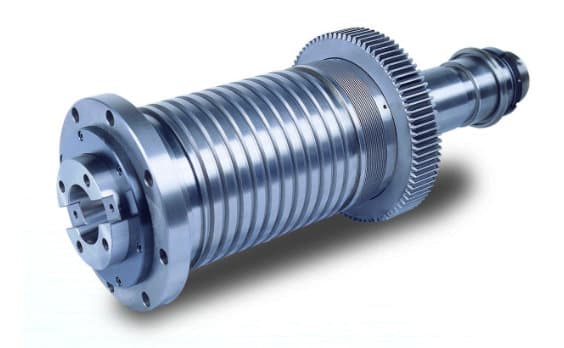

• Fuso do redutor padrão de no máximo 6.000 rpm de alta velocidade com potência máxima de 18,5 kW 25 HP e torque de 48,04 kgf-m 347,48 lb-ft. • Velocidade do fuso de até 10.000 rpm com design IDD (Isolated Direct Drive), juntamente com lubrificação a óleo que pode reduzir o desvio de calor, melhorar a precisão do fuso e prolongar a vida útil do rolamento. Máx. potência do fuso 22 kW 30 HP sem caixa de engrenagens, mudança de velocidade elétrica com motor do fuso, torque máximo de 36,03 kgf-m 260,61 lb-ft (opcional). • A carcaça do fuso tipo quill é com sistema de refrigeração para garantir o melhor controle de temperatura do cabeçote do fuso e para os melhores resultados de usinagem. • Implantado com rolamentos de esferas cerâmicos de contato angular preciso para rigidez axial e radial extra para atender aos requisitos de corte pesado.

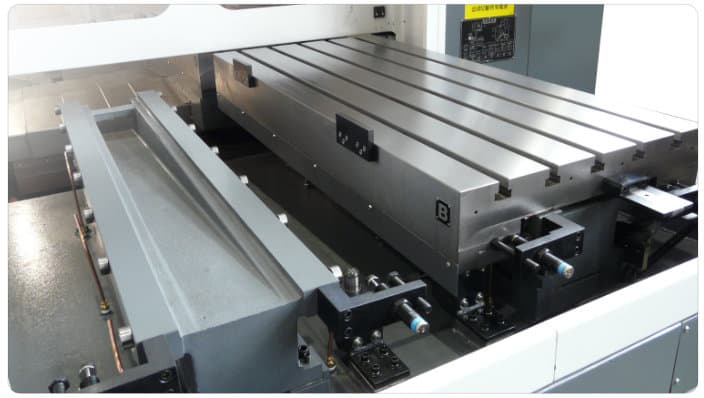

• O sistema APC confiável com o design exclusivo do mecanismo do tipo shuttle reduz com sucesso o tempo de carregamento e upload, aumentando assim a eficiência. • Tempo de troca de paletes: 25 seg. • Capacidade de carga da mesa: 600 kg.

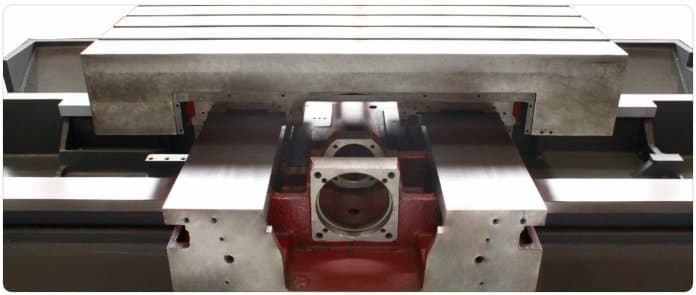

• O design estrutural exclusivo da base em T recebeu uma patente de Taiwan, China e EUA Seu movimento de mesa livre de saliência é suportado por fundições altamente rígidas de • MEEHANITE® para garantir a melhor precisão de nivelamento dinâmico, rigidez de usinagem e durabilidade. • O longo curso do eixo X fica no topo da base, onde a sela se move ao longo do curso completo; a sela transversal do eixo Y suporta a mesa de trabalho. • A estrutura rígida com base em T possui suporte de curso completo e não possui problema de saliência, garantindo a precisão de nivelamento mais dinâmica.

• O painel de operação giratório de altura apropriada e interruptores modulares claros podem ser operados facilmente. • Exiba claramente os sinais e mensagens de alarme. • Volante MPG destacável é instalado para conveniência operacional.

Centro de usinagem vertical - TV 116B-APC

Especificação Técnica

Recursos

Movimento axial de alta rigidez

Sistema ATC rápido e confiável

Design de eixo de alta velocidade e alta potência

Sistema confiável de troca automática de pallets

Design de base T de fluxo de força

Painel humanizado de operações

Opcionais
