• Exterior do gabinete completo (incluindo tampa superior).
• Janela lateral conversível para remoção conveniente de cavacos.
• Design estético da tampa traseira.

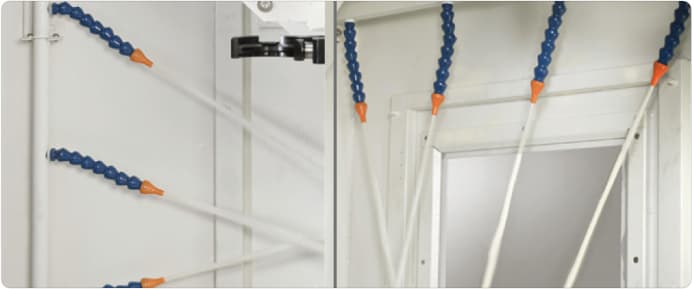

• Chuveiro de refrigeração para remoção eficiente de cavacos.
Máquinas
Centro de usinagem vertical - NXV 600A
Centro de Usinagem Vertical NXV-600A, uma máquina de alta potência e velocidade, cuidadosamente projetada para atender às exigências de fabricação precisa nas indústrias de alta produtividade. Se você busca excelência na usinagem de peças para autopeças, indústria aeroespacial ou eletrônicos, esta é a escolha ideal. Com seu robusto design, o NXV-600A oferece desempenho superior e confiabilidade excepcional. Sua alta potência permite cortes rápidos e precisos, garantindo uma produção eficiente e de alta qualidade. Além disso, a avançada tecnologia de controle de velocidade proporciona um processo de usinagem suave e preciso, essencial para peças de alta precisão. A máquina também se destaca pelo seu design vertical, permitindo um acesso facilitado às peças e facilitando a troca de ferramentas, otimizando assim o tempo de produção. Além disso, seu sistema de refrigeração de última geração evita o superaquecimento, contribuindo para a durabilidade das ferramentas e aumentando sua vida útil. A precisão é a essência do NXV-600A, e suas características permitem produzir lotes de peças com uniformidade e consistência, reduzindo o tempo de ciclo e aumentando a eficiência geral do processo. Se você busca uma solução confiável e de alto desempenho para as necessidades de usinagem da sua indústria, o NXV-600A é a escolha inteligente. Conte com o Centro de Usinagem Vertical NXV-600A para elevar a produtividade e qualidade em sua linha de produção. Potência, velocidade e precisão em uma única máquina, projetada para superar suas expectativas e impulsionar seu negócio para o sucesso.
Especificação Técnica
Nome do produto | Unidade | NXV600A |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 12.000 (15.000) |
| Potência do spindle (op.) | kW | 18,5 (18,5) |
| Cone (op.) | BBT40 | |
| Curso | ||
| Deslocamento do eixo X | mm | 600 |
| Deslocamento do eixo Y | mm | 410 |
| Deslocamento do eixo Z | mm | 450 |
| Distância entre o nariz da árvore e topo da mesa | mm | 110~560 |
| Mesa | ||
| Tamanho da mesa | mm | 700x420 |
| N° T-slot x tamanho x passo | mm | 3x14x100 |
| Máx. peso na mesa | kg | 300 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 48/48/48 |
| Avanço de corte | mm/min | 1~20.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 24 |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø76x250 (Ø125x250) |
| Em geral | ||
| Peso da máquina | kg | 3.000 |
Recursos
Novo Design Exterior
Magazine de ferramenta de alta estabilidade
• O sistema ATC de codificador absoluto oferece alta estabilidade e velocidade.
• Controlado por inversor, evita que a velocidade de troca da ferramenta mude sob diferentes frequências de alimentação.
• A velocidade de troca da ferramenta pode ser ajustável para ferramentas pesadas.
• Troca automática de ferramenta (TT): 1,8 seg.
• Capacidade do compartimento de ferramentas: 24T

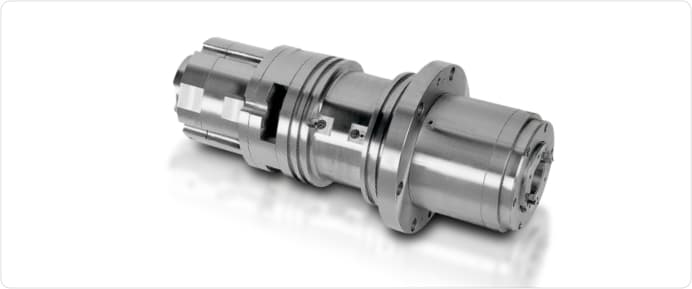

Spindle IDD interno da YCM
• A almofada de desaperto da ferramenta prolonga a vida útil do rolamento do fuso protegendo o rolamento do fuso da força de desaperto da ferramenta.
• O sistema de resfriamento do fuso (opcional) remove o calor de forma eficiente e minimiza a deformação térmica.
• Os rolamentos cerâmicos apresentam baixa massa de inércia, baixa força centrífuga, alta rigidez e baixo coeficiente de deformação térmica.
• Molas helicoidais de alta precisão apresentam alto equilíbrio dinâmico e baixa vibração.
• Lubrificação com graxa para fuso de 12.000 rpm; Lubrificação óleo-ar para fuso de 15.000 rpm (opcional).
Projeto de alta rigidez
• A análise FEM é adotada para garantir o melhor arranjo de massa e construção de nervuras da máquina para estabilidade constante sob a carga intensiva de corte pesado.

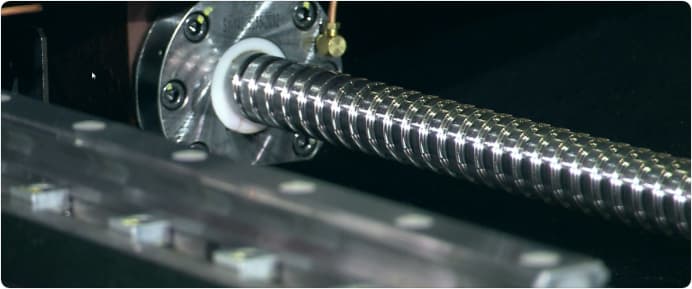

• O acionamento direto fornece livre de folga, melhor precisão, confiabilidade e estabilidade.
• Todos os servomotores axiais AC equipados com Encoders de Posicionamento Absoluto, sem necessidade de retorno zero
• A construção rígida do corpo garante precisão e rigidez intransigentes.

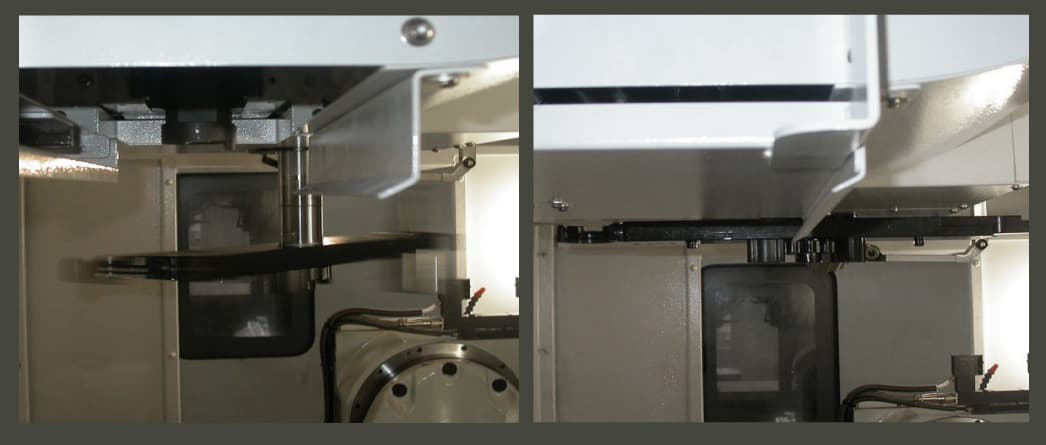

Design da porta de compartimento de ferramentas automática
• Acionado por cilindro pneumático.
• Evite que refrigerante e cavacos entrem no magazine de ferramentas.
