• Acionado por cilindro pneumático.
• Evite que refrigerante e cavacos entrem no magazine de ferramentas.
Máquinas
Centro de usinagem vertical - NXV 1680A
Centro de Usinagem Vertical NXV 1680A, uma máquina de alto desempenho com extrema rigidez e cursos estendidos, desenvolvida para atender às necessidades das indústrias automotivas, de moldes e matrizes, e ferramentarias. Se você busca uma solução confiável e versátil para suas aplicações de usinagem, o NXV 1680A é a escolha ideal. Sua estrutura extremamente robusta garante estabilidade durante os processos de usinagem, proporcionando cortes precisos e acabamentos de alta qualidade. Com cursos estendidos, o NXV 1680A pode trabalhar com peças de maior tamanho e complexidade, oferecendo maior flexibilidade e versatilidade para a sua produção. Na indústria automotiva, o NXV 1680A se destaca pela alta velocidade e precisão, permitindo a fabricação de componentes automotivos complexos com tolerâncias rigorosas. Além disso, sua extrema rigidez garante a consistência e qualidade das peças usinadas, essenciais para a indústria de moldes e matrizes. Para as ferramentarias, o NXV 1680A oferece alta eficiência e confiabilidade, permitindo produzir peças de qualidade com rapidez e precisão, maximizando a produtividade e reduzindo os custos de produção. A tecnologia avançada da NXV 1680A simplifica a operação, reduzindo o tempo de setup e aumentando a eficiência geral do processo. Sua alta velocidade combinada com a extrema rigidez torna o processo de usinagem mais eficiente, garantindo maior agilidade e produtividade. Seja para produção em série ou para projetos personalizados, o NXV 1680A está preparado para enfrentar os desafios mais exigentes da usinagem. Invista em uma máquina que oferece alta velocidade, alta precisão e extrema rigidez, e eleve a qualidade e eficiência da sua produção. O NXV 1680A é a escolha definitiva para impulsionar o seu negócio e alcançar a excelência na usinagem.
Especificação Técnica
Nome do produto | Unidade | NXV1680A |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 12.000 (12.000/15.000) |
| Potência do spindle (op.) | kW | 18,5 (18,5/37) |
| Cone (op.) | BBT40 | |
| Curso | ||
| Deslocamento do eixo X | mm | 1.630 |
| Deslocamento do eixo Y | mm | 762 |
| Deslocamento do eixo Z | mm | 700 |
| Distância entre o nariz da árvore e topo da mesa | mm | 100~800 |
| Mesa | ||
| Tamanho da mesa | mm | 1.730x760 |
| N° T-slot x tamanho x passo | mm | 7x18x100 |
| Máx. peso na mesa | kg | 1.500 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 30/30/24 |
| Avanço de corte | mm/min | 1~20.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 24 (30/48/60) |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | 24T: Ø90x30 (Ø140x300) 30T/48T/60T: Ø76x300 (Ø125x300) |
| Em geral | ||
| Peso da máquina | kg | 11.000 |
Recursos

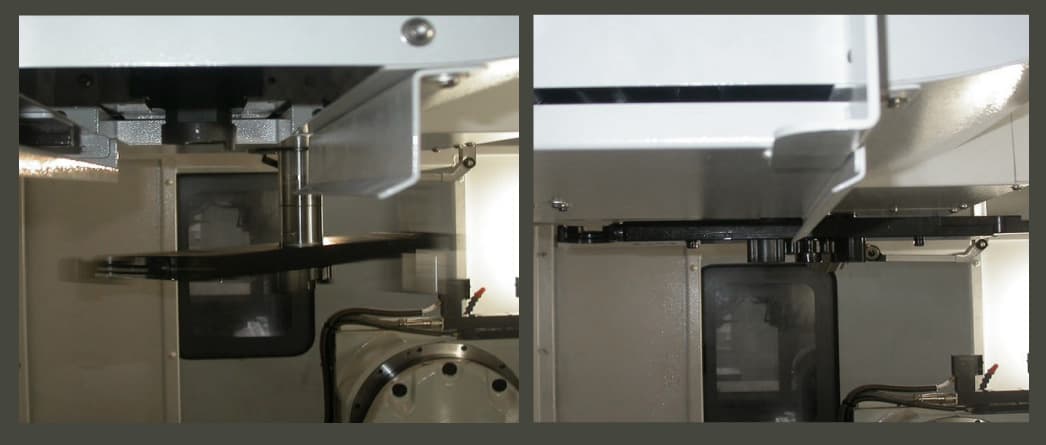

Design da porta de compartimento de ferramentas automática
Novo design exterior
• Exterior do gabinete completo (incluindo tampa superior).
• Janela lateral conversível para remoção conveniente de cavacos.
• Design estético da tampa traseira.

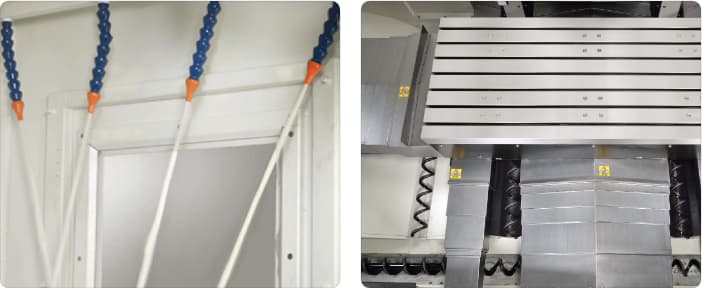

• Chuveiro de refrigeração para remoção eficiente de cavacos
• Os sem-fins de cavacos penta (4 Y-axial 1 X-axial) garantem a remoção fluente de cavacos, evitando que os cavacos se acumulem. [Sem-fins quádruplos (4 Y-axial Chip Conveyor) opt.]

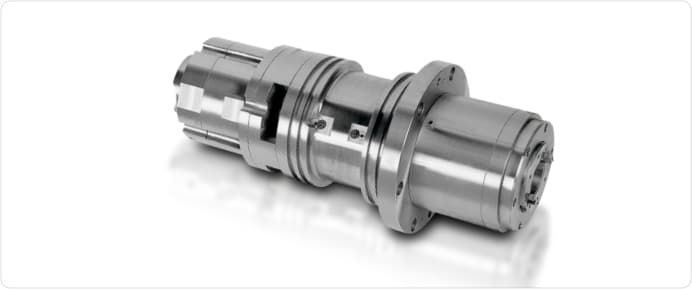

Spindle IDD interno da YCM
• A almofada de desaperto da ferramenta prolonga a vida útil do rolamento do fuso protegendo o rolamento do fuso da força de desaperto da ferramenta.
• O sistema de resfriamento do fuso (opcional) remove o calor de forma eficiente e minimiza a deformação térmica.
• Os rolamentos cerâmicos apresentam baixa massa de inércia, baixa força centrífuga, alta rigidez e baixo coeficiente de deformação térmica.
• Molas helicoidais de alta precisão apresentam alto equilíbrio dinâmico e baixa vibração.
• Lubrificação com graxa para fuso de 12.000 rpm como padrão.
• Lubrificação óleo-ar para fuso de 12.000 / 15.000 rpm (opcional).

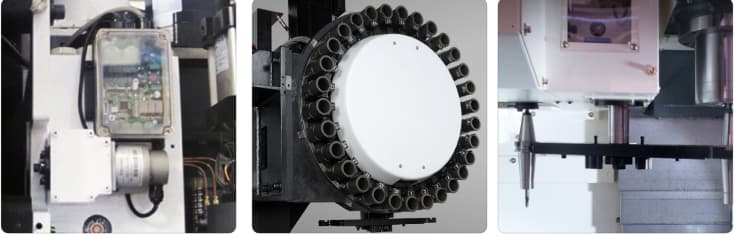

Magazine de ferramenta de alta estabilidade
• O sistema ATC de codificador absoluto oferece alta estabilidade e velocidade.
• Controlado por inversor, evita que a velocidade de troca da ferramenta mude sob diferentes frequências de alimentação.
• A velocidade de troca da ferramenta pode ser ajustável para ferramentas pesadas.
• Troca Automática de Ferramenta (TT) 1,8 seg.
• Capacidade do carregador de ferramentas: 24T (opcional 30T/48T/60T)
Projeto de alta rigidez
A análise FEM é adotada para garantir o melhor arranjo de massa e construção de nervuras da máquina para estabilidade constante sob a carga intensiva de corte pesado.
Todos os servomotores axiais CA equipados com Encoders de Posicionamento Absoluto, sem necessidade de retorno zero.

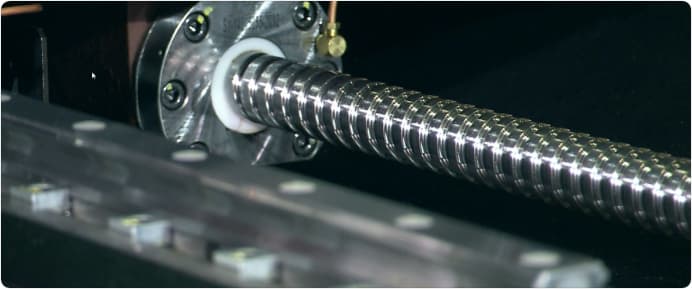

O acionamento direto fornece livre de folga, melhor precisão, confiabilidade e estabilidade.
Guias lineares de alta rigidez e alta carga aplicadas nos três eixos.
6 blocos deslizantes no eixo X e 4 guias lineares no eixo Y.
Sem contrapeso no eixo Z.
A construção rígida do corpo garante precisão e rigidez intransigentes.
