Centro de usinagem vertical - NXV 1380A

Apresentamos o Centro de Usinagem Vertical NXV 1380A, uma máquina de alta rigidez e desempenho excepcional, projetada para atender às demandas das indústrias automotivas, de moldes e matrizes, e ferramentarias. Se você busca uma solução robusta e versátil para suas aplicações de usinagem, o NXV 1380A é a escolha ideal. Com cursos estendidos e uma estrutura extremamente sólida, o NXV 1380A é capaz de lidar com peças de maior tamanho e complexidade, oferecendo maior flexibilidade e versatilidade para sua produção. Sua alta rigidez garante estabilidade durante os processos de usinagem, resultando em cortes precisos e acabamentos de alta qualidade. Especialmente projetado para atender às necessidades da indústria automotiva, o NXV 1380A oferece alta velocidade e precisão, permitindo a fabricação de componentes automotivos complexos com tolerâncias rigorosas. Na indústria de moldes e matrizes, sua capacidade de usinar materiais resistentes possibilita a criação de moldes de alta precisão e durabilidade. Além disso, em ferramentarias, o NXV 1380A se destaca por sua eficiência e confiabilidade, permitindo produzir peças de qualidade com rapidez e consistência. Sua tecnologia avançada de controle e automação simplifica a operação, reduzindo o tempo de setup e aumentando a produtividade. A alta velocidade combinada com a extrema rigidez permite um processo de usinagem mais eficiente, reduzindo os tempos de ciclo e maximizando a eficiência geral. Seja para produção em larga escala ou projetos personalizados, o NXV 1380A está pronto para superar os desafios mais exigentes da usinagem. Invista em uma máquina que oferece alta velocidade, alta precisão e extrema rigidez, e eleve a qualidade e eficiência da sua produção. O NXV 1380A é a escolha perfeita para impulsionar seu negócio e conquistar a excelência na usinagem.

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

NXV1380A

Fuso
Velocidade do spindle (op.)rpm12.000 (12.000/15.000)
Potência do spindle (op.)kW18,5  (18,5/37)
Cone (op.) BBT40
Curso
Deslocamento do eixo Xmm1.330
Deslocamento do eixo Ymm762
Deslocamento do eixo Zmm700
Distância entre o nariz da árvore e topo da mesamm100~800
Mesa
Tamanho da mesamm1.430x760
N° T-slot x tamanho x passomm7x18x100
Máx. peso na mesakg1.500
Velocidade de avanço
Avanço rápido X/Y/Zm/min30/30/24
Avanço de cortemm/min1~20.000
ATC
Capacidade do magazine de ferramentas (op.)T24 (30/48/60)
Peso da ferramentakg/pç6
Máx. dimensão da ferramenta (s/ferramentas adjacentes)mm24T: Ø90x300 (Ø140x300) 30T/48T60T: Ø76x300 (Ø125x300)
Em geral
Peso da máquinakg10.500
Recursos

Recursos

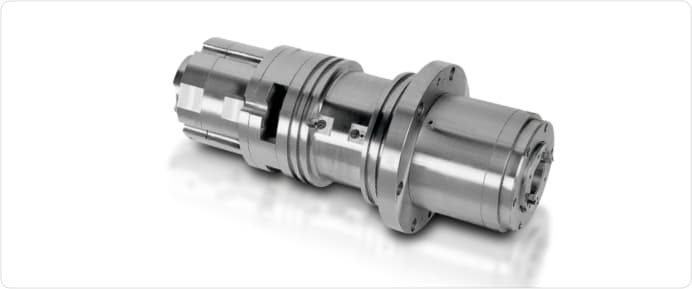

Spindle IDD interno da YCM

• A almofada de desaperto da ferramenta prolonga a vida útil do rolamento do fuso protegendo o rolamento do fuso da força de desaperto da ferramenta. • O sistema de resfriamento do fuso (opcional) remove o calor de forma eficiente e minimiza a deformação térmica. • Os rolamentos cerâmicos apresentam baixa massa de inércia, baixa força centrífuga, alta rigidez e baixo coeficiente de deformação térmica. • Molas helicoidais de alta precisão apresentam alto equilíbrio dinâmico e baixa vibração. • Lubrificação com graxa para fuso de 12.000 rpm como padrão. • Lubrificação óleo-ar para fuso de 12.000 / 15.000 rpm (opcional).
Imagem 1

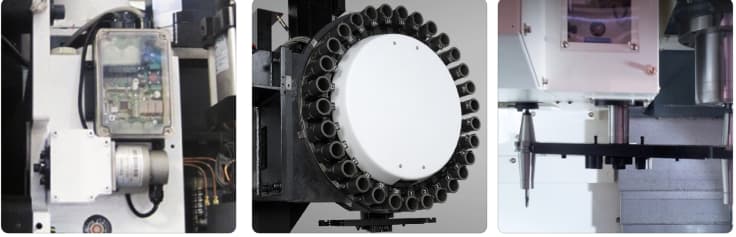

Magazine de ferramenta de alta estabilidade

• O sistema ATC de codificador absoluto oferece alta estabilidade e velocidade. • Controlado por inversor, evita que a velocidade de troca da ferramenta mude sob diferentes frequências de alimentação. • A velocidade de troca da ferramenta pode ser ajustável para ferramentas pesadas. • Troca automática de ferramenta (TT): 1,8 seg. • Capacidade do carregador de ferramentas: 24T (opcional 30T/48T/60T).
Imagem 1

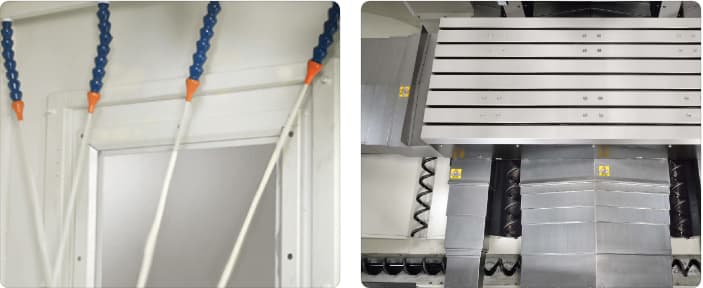

Novo design exterior

• Exterior do gabinete completo (incluindo tampa superior). • Janela lateral conversível para remoção conveniente de cavacos. • Design estético da tampa traseira. • Chuveiro de refrigeração para remoção eficiente de cavacos • Os sem-fins de cavacos penta (4 Y-axial 1 X-axial) garantem a remoção fluente de cavacos, evitando que os cavacos se acumulem. [Sem-fins quádruplos (4 Y-axial Chip Conveyor) opt.]
Imagem 1

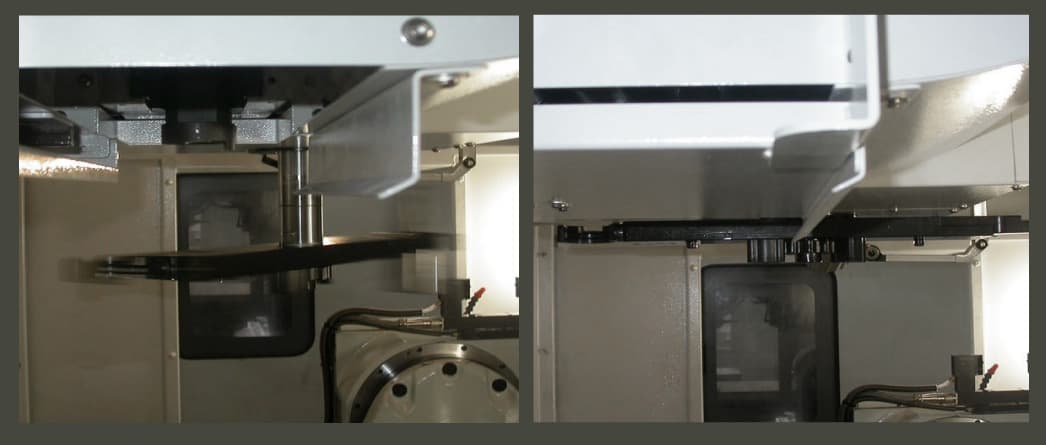

Design da porta de compartimento de ferramentas automática

• Acionado por cilindro pneumático. • Evite que refrigerante e cavacos entrem no magazine de ferramentas.
Imagem 1

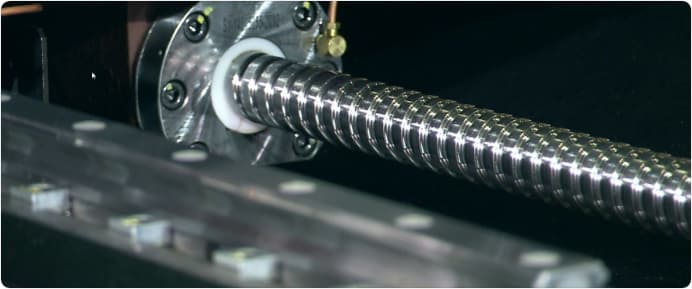

Projeto de alta rigidez

• A análise FEM é adotada para garantir o melhor arranjo de massa e construção de nervuras da máquina para estabilidade constante sob a carga intensiva de corte pesado. • Todos os servomotores axiais AC equipados com Encoders de Posicionamento Absoluto, sem necessidade de retorno zero. • O acionamento direto fornece livre de folga, melhor precisão, confiabilidade e estabilidade. • Guias lineares de alta rigidez e alta carga aplicadas nos três eixos. • 6 blocos deslizantes no eixo X e 4 guias lineares no eixo Y. • Sem contrapeso no eixo Z. • A construção rígida do corpo garante precisão e rigidez intransigentes.
Imagem 1
