• Acionado por cilindro pneumático.
• Evite que refrigerante e cavacos entrem no magazine de ferramentas.
Máquinas
Centro de usinagem vertical - NXV 1270A
Apresentamos o NXV1270A, um centro de usinagem inovador com deslocamento do eixo Y extralongo, que expande horizontes e cria novas possibilidades para diversas indústrias. Seja na indústria automotiva, aeroespacial, mecânica, eletrônica ou na usinagem de materiais de indústrias de chapas, esta máquina é a escolha certa para impulsionar sua produção e obter resultados excepcionais. Com o deslocamento do eixo Y extralongo, o NXV1270A é capaz de trabalhar com peças maiores e mais complexas, permitindo a usinagem de componentes de maior escala. Isso abre novas oportunidades para projetos ambiciosos, impulsionando a inovação em sua empresa. Sua versatilidade é um dos principais diferenciais. O NXV1270A é capaz de lidar com diversos materiais, desde metais até materiais mais resistentes, proporcionando cortes precisos e acabamentos de alta qualidade. Isso o torna uma escolha ideal para indústrias que trabalham com uma ampla variedade de peças e materiais. Apesar de seu desempenho poderoso, o design otimizado do NXV1270A garante que a máquina se encaixe perfeitamente no espaço de trabalho da sua empresa. Sua construção compacta economiza espaço, proporcionando eficiência e praticidade em sua operação. Além disso, o NXV1270A é equipado com tecnologia de última geração, incluindo um sistema de controle intuitivo que facilita a operação e melhora a produtividade. Seu sistema avançado permite otimizar o fluxo de trabalho, reduzindo o tempo de setup e aumentando a eficiência geral do processo. Se você busca uma solução completa e versátil para as demandas de usinagem em sua indústria, o NXV1270A é a resposta. Aumente sua capacidade de produção, alcance novos patamares de qualidade e abra novas possibilidades para o crescimento do seu negócio. Invista no NXV1270A e esteja pronto para enfrentar os desafios do mercado de forma ágil e competitiva.
Especificação Técnica
Nome do produto | Unidade | NXV1270A |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 12.000 (15.000) |
| Potência do spindle (op.) | kW | 18,5 (18,5) |
| Cone (op.) | BBT40 | |
| Curso | ||
| Deslocamento do eixo X | mm | 1.270 |
| Deslocamento do eixo Y | mm | 660 |
| Deslocamento do eixo Z | mm | 620 |
| Distância entre o nariz da árvore e topo da mesa | mm | 70x690 (320x940) |
| Mesa | ||
| Tamanho da mesa | mm | 1.350x660 |
| N° T-slot x tamanho x passo | mm | 6x18x100 |
| Máx. peso na mesa | kg | 1.500 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 36/36/30 |
| Avanço de corte | mm/min | 1~20.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 24 (30/48/60) |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | 24T: Ø90x300 (Ø140x300) 30T/48T/60T: Ø76x300 (Ø125x300) |
| Em geral | ||
| Peso da máquina | kg | 8.600 |
Recursos

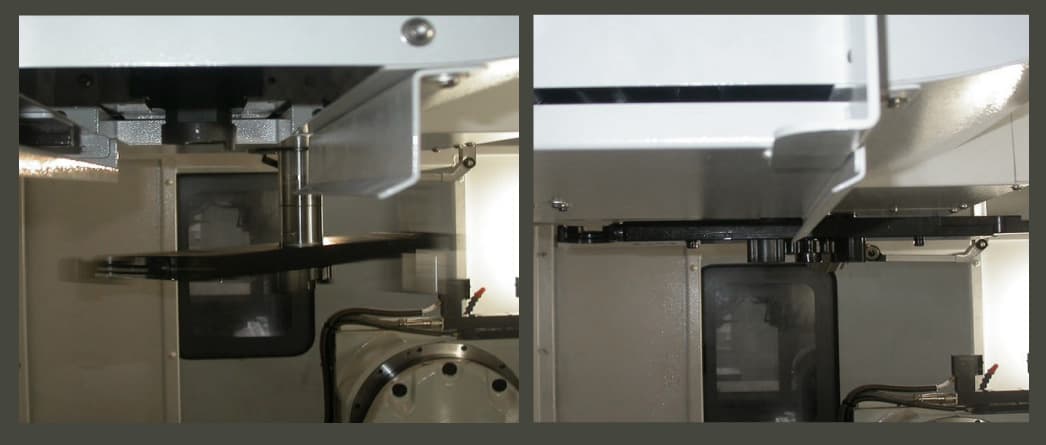

Design da porta de compartimento de ferramentas automática

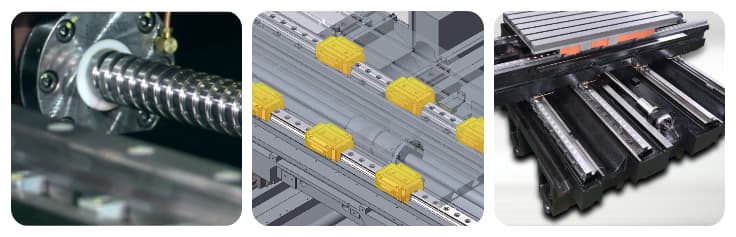

Guias lineares
• A análise FEM é adotada para garantir o melhor arranjo de massa e construção de nervuras da máquina para estabilidade constante sob a carga intensiva de corte pesado.
• Todos os servomotores axiais AC equipados com Encoders de Posicionamento Absoluto, sem necessidade de retorno zero.
• O acionamento direto fornece livre de folga, melhor precisão, confiabilidade e estabilidade.
• Guias lineares de rolos robustos aplicados em 3 eixos.
• O design de 6 blocos no eixo X pode suportar facilmente a peso de peças de trabalho.
• Até 1.500kg.
• 4 guias lineares no eixo Y com grande amplitude superior garantem o melhor equilíbrio dinâmico.
• Fundidos rígidos de paredes duplas.
• Estrutura de base larga com 10 patins de nivelamento.
• A estrutura compacta permite uma excelente utilização do espaço.

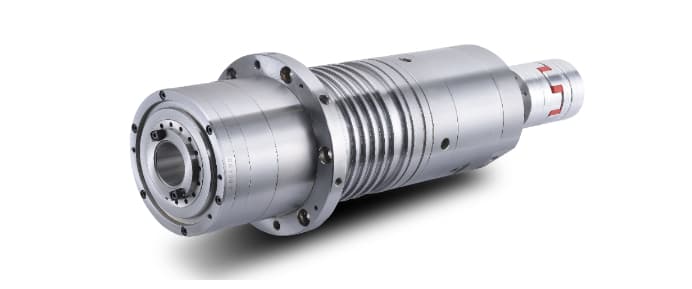

Projeto de eixo IDD de alta precisão e alta velocidade
• O design exclusivo do fuso IDD oferece confiabilidade suave em alta velocidade.
• Os rolamentos cerâmicos não apenas aumentam a velocidade do fuso, mas também atingem alta rigidez axial e radial, que atendem a requisitos rigorosos de usinagem em corte pesado, furação e rosqueamento.

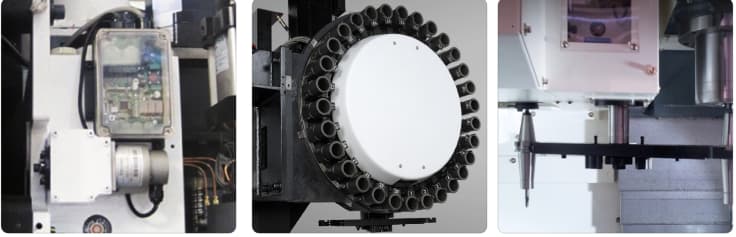

Magazine de ferramenta de alta estabilidade
• O sistema ATC de codificador absoluto oferece alta estabilidade e velocidade.
• Controlado por inversor, evita que a velocidade de troca da ferramenta mude sob diferentes frequências de alimentação.
• A velocidade de troca da ferramenta pode ser ajustável para ferramentas pesadas.
• Troca automática de ferramenta (TT): 1,8 seg.
• Capacidade do carregador de ferramentas: 24T (opcional 30T/48T/60T).
Novo design exterior
• Exterior do gabinete completo (incluindo tampa superior).
• Janela lateral conversível para remoção conveniente de cavacos.
• Design estético da tampa traseira.

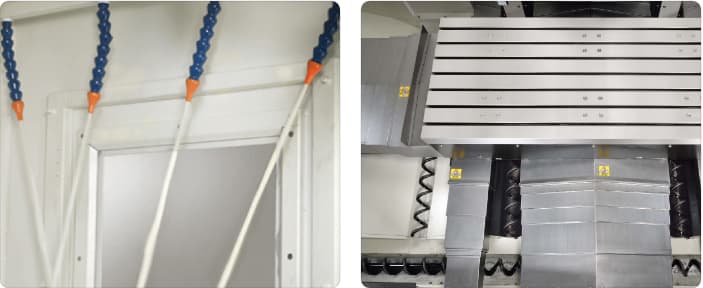

• Chuveiro de refrigeração para remoção eficiente de cavacos
• Os sem-fins de cavacos penta (4 Y-axial 1 X-axial) garantem a remoção fluente de cavacos, evitando que os cavacos se acumulem. [Sem-fins quádruplos (4 Y-axial Chip Conveyor) opt.]
