Centro de usinagem vertical - NXV 1020AM

Centro de Usinagem Vertical NXV1020AM, uma máquina de alta precisão desenvolvida para atender às exigentes demandas de usinagem de moldes e matrizes nas indústrias automotiva, mecânica e eletrônica. Combinando tecnologia avançada e robustez, o NXV1020AM é a escolha ideal para quem busca qualidade e eficiência na produção de peças complexas. Sua precisão excepcional permite a criação de moldes altamente detalhados e matrizes de alta qualidade, atendendo aos padrões mais exigentes da indústria. A máquina oferece uma combinação única de velocidade e estabilidade, possibilitando cortes rápidos e precisos em materiais de diferentes durezas. Seu design vertical proporciona acesso fácil e rápido às peças, facilitando a troca de ferramentas e otimizando o tempo de produção. O NXV1020AM é altamente versátil, adaptando-se às demandas específicas de cada setor. Na indústria automotiva, sua precisão assegura a fabricação de peças complexas com tolerâncias rigorosas, garantindo a qualidade dos componentes automotivos. Na indústria mecânica, sua capacidade de usinar materiais resistentes torna-o ideal para a fabricação de peças robustas e duráveis. E na indústria eletrônica, sua alta precisão permite a produção de componentes eletrônicos de alto desempenho. Além disso, o NXV1020AM é equipado com um sistema de controle intuitivo que simplifica a operação e reduz o tempo de setup. Se você busca uma solução completa e confiável para as demandas de usinagem de moldes e matrizes, não procure mais. O Centro de Usinagem Vertical NXV1020AM é a ferramenta perfeita para impulsionar a sua indústria, garantindo resultados de excelência e uma vantagem competitiva no mercado. Investa em precisão e confiabilidade, invista no NXV1020AM.

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

NXV1020AM

Fuso
Velocidade do spindle (op.)rpm12.000 (15.000)
Potência do spindle (op.)kW18,5  (18,5)
Cone (op.) BBT40
Curso
Deslocamento do eixo Xmm1.020
Deslocamento do eixo Ymm520
Deslocamento do eixo Zmm540
Distância entre o nariz da árvore e topo da mesamm140~680
Mesa
Tamanho da mesamm1.020x520
N° T-slot x tamanho x passomm5x8x100
Máx. peso na mesakg500
Velocidade de avanço
Avanço rápido X/Y/Zm/min24/24/16
Avanço de cortemm/min1~20.000/1~20.000/1~16.000
ATC
Capacidade do magazine de ferramentas (op.)T24 (30/40)
Peso da ferramentakg/pç6
Máx. dimensão da ferramenta (s/ferramentas adjacentes)mm24T: Ø90x300 (Ø140x300) 30T/40T: Ø76x300 (Ø125x300)
Em geral
Peso da máquinakg5.350
Recursos

Recursos

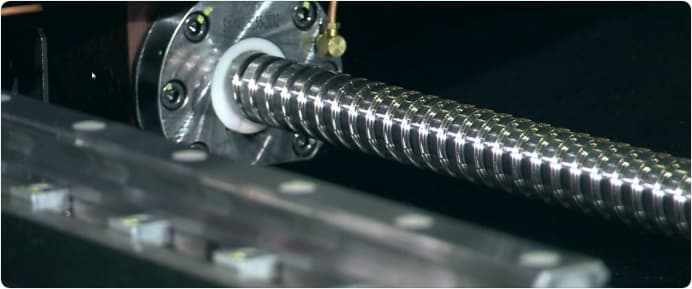

Projeto de alta rigidez

• A análise FEM é adotada para garantir o melhor arranjo de massa e construção de nervuras da máquina para estabilidade constante sob a carga intensiva de corte pesado. • O acionamento direto fornece livre de folga, melhor precisão, confiabilidade e estabilidade. • Todos os servomotores axiais AC equipados com Encoders de Posicionamento Absoluto, sem necessidade de retorno zero. • A construção rígida do corpo garante precisão e rigidez intransigentes.
Imagem 1

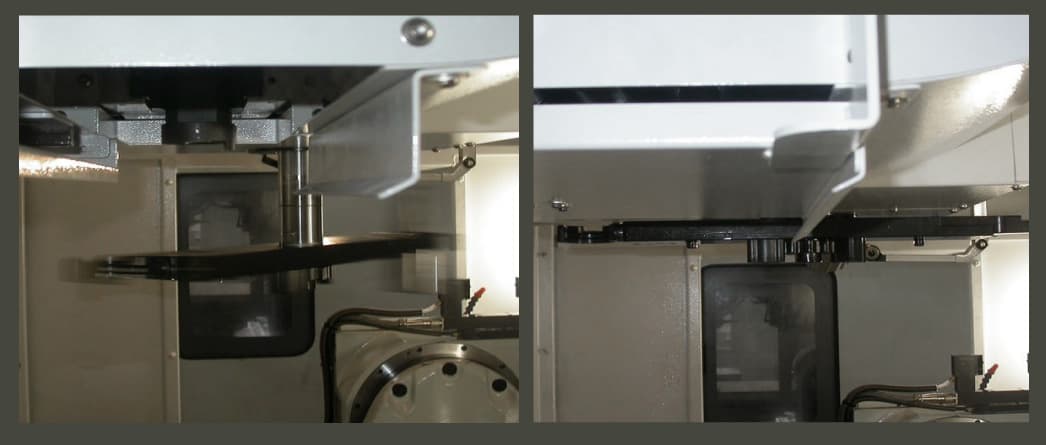

Design da porta de compartimento de ferramentas automática

• Acionado por cilindro pneumático. • Evite que refrigerante e cavacos entrem no magazine de ferramentas.
Imagem 1

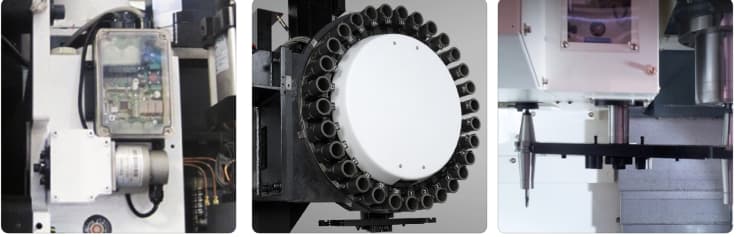

Magazine de ferramenta de alta estabilidade

• O sistema ATC de codificador absoluto oferece alta estabilidade e velocidade. • Controlado por inversor, evita que a velocidade de troca da ferramenta mude sob diferentes frequências de alimentação. • A velocidade de troca da ferramenta pode ser ajustável para ferramentas pesadas. • Troca automática de ferramenta (TT): 1,8 seg. • Capacidade do carregador de ferramentas: 24T (opcional 30T/40T).
Imagem 1

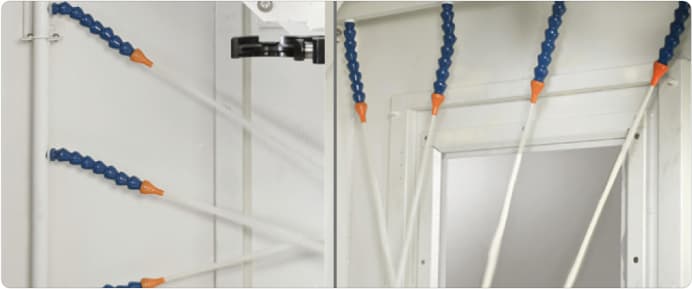

Novo Design Exterior

• Exterior do gabinete completo (incluindo tampa superior). • Janela lateral conversível para remoção conveniente de cavacos. • Design estético da tampa traseira. • Chuveiro de refrigeração para remoção eficiente de cavacos.
Imagem 1

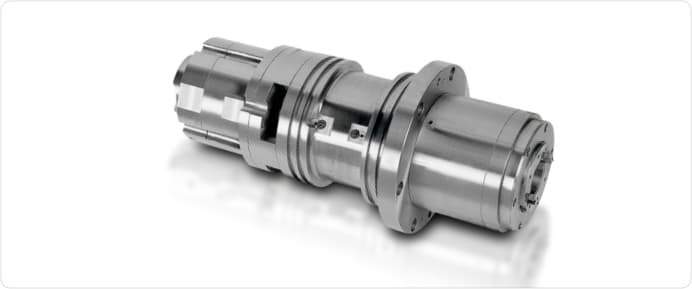

Spindle IDD interno do YCM

• A almofada de desaperto da ferramenta prolonga a vida útil do rolamento do fuso protegendo o rolamento do fuso da força de desaperto da ferramenta. • Sistema de refrigeração do fuso como padrão para remover o calor de forma eficiente e minimizar a deformação térmica. • Os rolamentos cerâmicos apresentam baixa massa de inércia, baixa força centrífuga, alta rigidez e baixo coeficiente de deformação térmica. • Molas helicoidais de alta precisão apresentam alto equilíbrio dinâmico e baixa vibração. • Lubrificação óleo-ar para fuso de 12.000 rpm como padrão. • Lubrificação óleo-ar para fuso de 15.000 rpm (opcional).
Imagem 1
