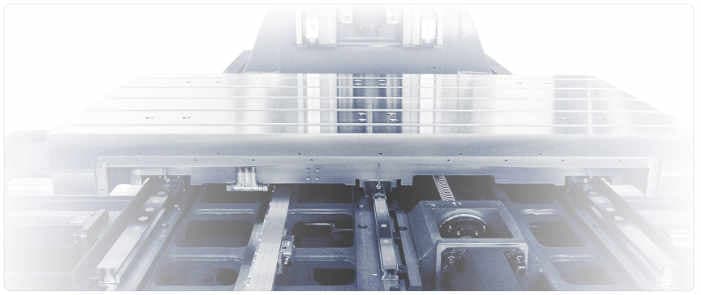

• Todos os eixos são equipados com guias lineares tipo rolete para garantir maior precisão dinâmica, durabilidade e rigidez.
• Os fusos de esferas de alta precisão de pré-carga são acionados diretamente pelo servo motor para eliminar com eficiência a folga axial e as vibrações.
• O eixo X com 6 blocos de guia suporta totalmente a sela e libera com eficiência a carga da mesa.
• O eixo Y é projetado com 3 guias mantendo uma precisão dinâmica excepcional.
Máquinas
Centro de usinagem vertical - NTV 158B
Centro de Usinagem Vertical NTV 158B, um equipamento desenvolvido especialmente para atender às necessidades da indústria de moldes e matrizes. Com um sistema de acionamento duplo do eixo Z e guias do tipo rolo em todos os eixos, o NTV 158B oferece um avanço rápido perfeito, adequado para diversas aplicações de corte pesado. O sistema de acionamento duplo do eixo Z do NTV 158B proporciona uma performance excepcional em operações de usinagem que demandam corte pesado. Essa característica garante maior eficiência e produtividade na usinagem de peças de maior densidade ou com materiais mais resistentes, contribuindo para a otimização do processo e redução dos tempos de ciclo. As guias do tipo rolo em todos os eixos do NTV 158B garantem uma movimentação suave e precisa, assegurando cortes de alta qualidade e acabamentos precisos. Isso possibilita a usinagem de peças complexas com tolerâncias apertadas, atendendo às exigências rigorosas da indústria de moldes e matrizes. Além disso, o NTV 158B é equipado com tecnologia de controle avançada, permitindo uma operação mais fácil e eficiente. Seu sistema intuitivo simplifica a programação e os ajustes da máquina, otimizando o fluxo de trabalho e aumentando a produtividade.
Especificação Técnica
Nome do produto | Unidade | NTV158B |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 10.000 (15.000) |
| Potência do spindle (op.) | kW | 22 (30) |
| Cone (op.) | BBT50 (HSK-A100) | |
| Curso | ||
| Deslocamento do eixo X | mm | 1.530 |
| Deslocamento do eixo Y | mm | 762 |
| Deslocamento do eixo Z | mm | 700 |
| Distância entre o nariz da árvore e topo da mesa | mm | 200~900 (450~1.1150 |
| Mesa | ||
| Tamanho da mesa | mm | 1.650x760 |
| N° T-slot x tamanho x passo | mm | 5x22x150 |
| Máx. peso na mesa | kg | 2.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 30/30/24 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 24 (32/40) |
| Peso da ferramenta | kg/pç | 20 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | 24T: Ø110x350 (Ø190x350) 32T/40T: Ø120x350 (Ø240x350) |
| Em geral | ||
| Peso da máquina | kg | 15.500 |
Recursos
Movimento axial de alta confiabilidade
Acionamento duplo do eixo Z
• Aumenta o avanço e a aceleração/desaceleração.
• O controle axial de alta resposta fornece movimento suave.
• A baixa inércia evita a vibração durante a alta velocidade de avanço.
• O sistema de acionamento duplo no eixo Z eleva a suavidade axial excepcional e a eficiência de usinagem e garante uma rugosidade fina da superfície.
• O fuso de até 15.000 rpm (HSK A100) está disponível para atender a diferentes demandas de usinagem.

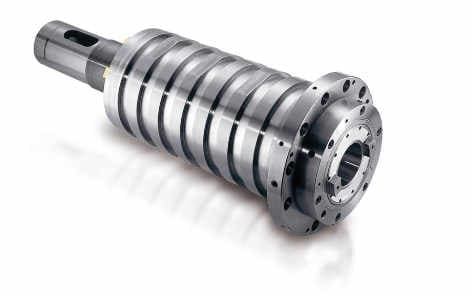

Eixo IDD interno da YCM
• Reduz problemas de ruído, folga e vibração e maximiza a precisão e a vida útil do fuso.
• O fuso IDD de design exclusivo da YCM garante a transmissão direta e comprovadamente maximiza a vida útil do fuso e da ferramenta em ambientes de trabalho difíceis.
• O sistema de refrigeração do assento do motor do fuso e fuso faz o controle em tempo real da temperatura do fuso.
• O sistema de lubrificação óleo-ar garante operação de alta velocidade a longo prazo.
Design amigável à eficiência
• A rigidez da fundição é aprimorada através da análise FEM.
• As guias do tipo rolete proporcionam baixo atrito, o que reduz o desperdício de energia.
Excelente estrutura corporal
• Com a estrutura exclusiva da base em T, a área ocupada da máquina pode ser reduzida de forma eficaz.
• O movimento da mesa sem saliência é suportado pela base de alta rigidez para garantir a melhor precisão dinâmica.
• Os trados de cavacos do tipo parafuso duplo elevam com eficiência a taxa de remoção de cavacos.

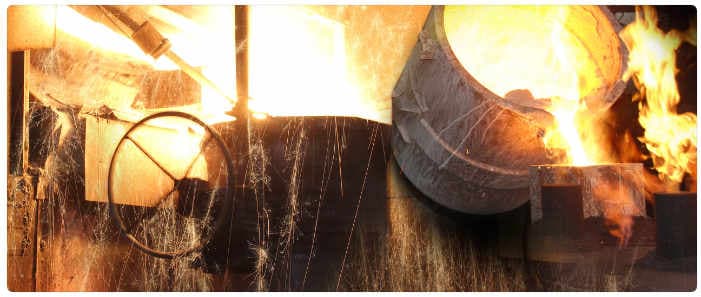

• A fundição maciça de MEEHANITE® através da análise FEM oferece uma capacidade de amortecimento excepcional.
