• O controle axial de alta resposta fornece movimento suave.
• A baixa inércia evita a vibração durante a alta velocidade de avanço.
Máquinas
Centro de usinagem vertical - NTV 158A
Centro de Usinagem Vertical NTV 158A, uma máquina de alto desempenho projetada especialmente para atender às necessidades de fabricantes de moldes e ferramentarias. Com uma alta velocidade de avanço e um grande eixo Y, o NTV 158A oferece uma seleção excelente de máquinas para essas indústrias. A alta velocidade de avanço do NTV 158A permite uma usinagem mais rápida e eficiente, reduzindo os tempos de ciclo e aumentando a produtividade. Isso se traduz em uma maior capacidade de produção, permitindo que os fabricantes de moldes e ferramentarias atendam a uma demanda crescente por peças usinadas com rapidez e qualidade. O grande eixo Y do NTV 158A oferece uma área de trabalho ampliada, proporcionando maior versatilidade para usinar peças de maior tamanho e complexidade. Essa característica é especialmente valiosa para a fabricação de moldes e ferramentas que requerem dimensões maiores. Além disso, o NTV 158A é projetado com tecnologia avançada de controle, tornando a operação mais fácil e eficiente. Seu sistema de controle intuitivo e seus recursos agilizam os processos de setup, reduzindo o tempo de preparação e aumentando a eficiência geral do processo de usinagem.
Especificação Técnica
Nome do produto | Unidade | NTV158A |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 12.000 (15.000) |
| Potência do spindle (op.) | kW | 22 (22) |
| Cone (op.) | BBT40 (BBT40) | |
| Curso | ||
| Deslocamento do eixo X | mm | 1.530 |
| Deslocamento do eixo Y | mm | 762 |
| Deslocamento do eixo Z | mm | 700 |
| Distância entre o nariz da árvore e topo da mesa | mm | 150~850 (400~1.100) |
| Mesa | ||
| Tamanho da mesa | mm | 1.650x760 |
| N° T-slot x tamanho x passo | mm | 5x22x150 |
| Máx. peso na mesa | kg | 2.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 30/30/24 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 24 (30/40) |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | 24T: Ø90x300 (Ø140x300) 30T/40T: Ø76x300 (Ø125x300) |
| Em geral | ||
| Peso da máquina | kg | 14.170 |
Recursos
Projeto sem contrapeso
Design amigável à eficiência

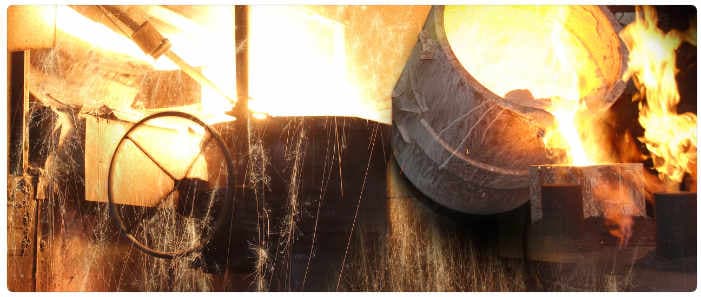

• A fundição maciça de MEEHANITE® através da análise FEM oferece uma capacidade de amortecimento excepcional.
Eixo IDD interno da YCM
• Reduz problemas de ruído, folga e vibração e maximiza a precisão e a vida útil do fuso.
• O fuso IDD de design exclusivo da YCM garante a transmissão direta e comprovadamente maximiza a vida útil do fuso e da ferramenta em ambientes de trabalho difíceis.
• O sistema de refrigeração do assento do motor do fuso e fuso faz o controle em tempo real da temperatura do fuso.
• O sistema de lubrificação óleo-ar garante operação de alta velocidade a longo prazo.
Excelente estrutura corporal
• Com a estrutura exclusiva da base em T, a área ocupada da máquina pode ser reduzida de forma eficaz.

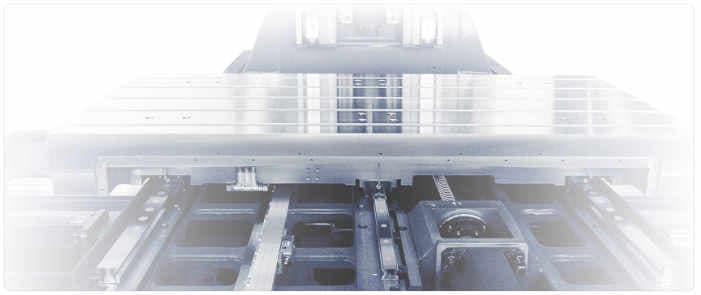

• O movimento da mesa sem saliência é suportado pela base de alta rigidez para garantir a melhor precisão dinâmica.
• Os trados de cavacos do tipo parafuso duplo elevam com eficiência a taxa de remoção de cavacos.
• A fundição maciça de MEEHANITE® através da análise FEM oferece uma capacidade de amortecimento excepcional.
Movimento axial de alta confiabilidade
• Todos os eixos são equipados com guias lineares tipo rolete para garantir maior precisão dinâmica, durabilidade e rigidez.
• Os fusos de esferas de alta precisão de pré-carga são acionados diretamente pelo servo motor para eliminar com eficiência a folga axial e as vibrações.
• O eixo X com 6 blocos de guia suporta totalmente a sela e libera com eficiência a carga da mesa.
• O eixo Y é projetado com 3 guias mantendo uma precisão dinâmica excepcional.
