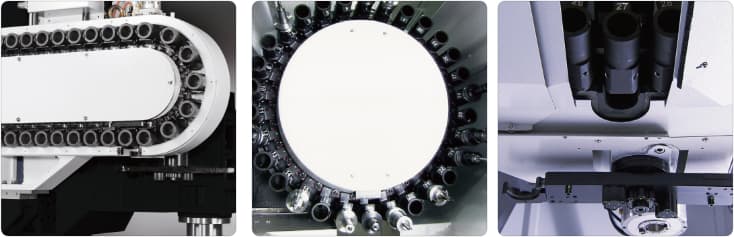

• Minimiza a vibração durante a troca de ferramenta.
• Capacidade do magazine de ferramentas: 30T.
• A porta automática ATC como padrão evita a entrada de refrigerante e cavacos no magazine de ferramentas.
Máquinas
Centro de usinagem vertical - NSV 66A
Centro de Usinagem Vertical de Alto Desempenho NSV 66A, uma máquina especialmente projetada para aplicações de usinagem de alta velocidade e alta eficiência. A série NSV é construída com uma grande coluna de máquina delta e base ampla, garantindo a mais alta estabilidade durante os movimentos de alta velocidade. Com seu design inovador, o NSV 66A proporciona um desempenho excepcional em operações de usinagem que requerem velocidades elevadas, permitindo maior produtividade e redução dos tempos de ciclo. Sua construção robusta e rigidez garantem cortes precisos e acabamentos de alta qualidade em peças complexas e detalhadas. A série NSV é amplamente reconhecida pela indústria por sua confiabilidade e eficiência. Com tecnologia de ponta, o NSV 66A é equipado com um sistema de controle intuitivo que simplifica a operação e reduz o tempo de aprendizado. Além disso, sua configuração avançada permite otimizar o fluxo de trabalho, aumentando a eficiência geral do processo. Especialmente projetado para atender às demandas das indústrias de usinagem que necessitam de alta velocidade e alta precisão, o NSV 66A é a escolha perfeita para setores como aeroespacial, automotivo, eletrônico e outros que requerem peças de alta complexidade e tolerâncias rigorosas.
Especificação Técnica
Nome do produto | Unidade | NSV66A |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 12.000 (15.000) |
| Potência do spindle (op.) | kW | 25 (25) |
| Cone (op.) | BBT40 | |
| Curso | ||
| Deslocamento do eixo X | mm | 660 |
| Deslocamento do eixo Y | mm | 510 |
| Deslocamento do eixo Z | mm | 560 |
| Distância entre o nariz da árvore e topo da mesa | mm | 100~660 |
| Mesa | ||
| Tamanho da mesa | mm | 840x560 |
| N° T-slot x tamanho x passo | mm | 5x18x100 |
| Máx. peso na mesa | kg | 500 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 50/50/48 |
| Avanço de corte | mm/min | 1~20.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 30 |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø76x300 (Ø125x300) |
| Em geral | ||
| Peso da máquina | kg | 6.500 |
Recursos
Design montado em coluna

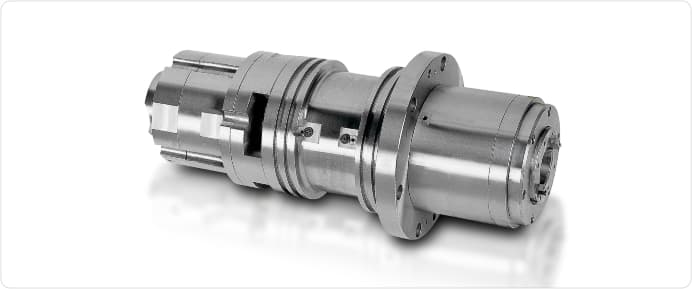

Eixo de acionamento direto isolado
• O exclusivo fuso IDD com velocidade de 12.000 rpm / 15.000 rpm (opcional) e rolamentos cerâmicos oferecem baixa vibração do fuso e isolamento térmico ideal.
• Motor do eixo de alto desempenho de 22 kW 30 HP de saída
• Resulta em excelente acabamento superficial enquanto maximiza a vida útil do fuso e da ferramenta em condições de fresamento difíceis.

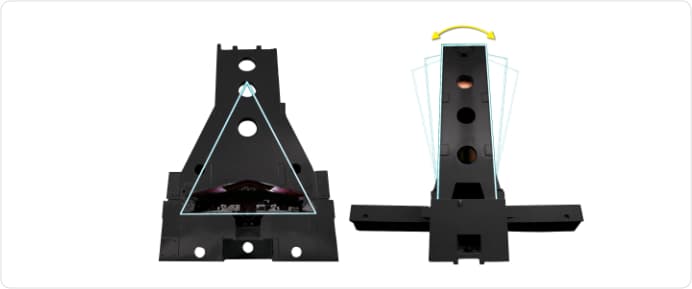

Projeto estrutural de alta rigidez
• Eixos X/Y/Z equipados com guias lineares tipo rolete e fuso de esferas de grande diâmetro que maximizam o descarte de cavacos de alumínio durante o processamento
• Coluna de máquina delta extra grande.
• Fuso de esferas de porca dupla com servo motor axial de alto desempenho.
• Grande distância entre as guias.
• Design avançado com estrutura de corpo reforçada por meio de análise FEM, a série NSV oferece excelente desempenho de corte e vibração reduzida para atender à mais alta demanda de usinagem.
