• O design exclusivo do fuso IDD oferece confiabilidade suave em alta velocidade.
• Os rolamentos cerâmicos não apenas aumentam a velocidade do fuso, mas também atingem alta rigidez axial e radial, que atendem a requisitos rigorosos de usinagem em corte pesado, furação e rosqueamento.
• A unidade de resfriamento do fuso diminui a deformação térmica no cabeçote do fuso.
• O sistema de lubrificação micro óleo-ar minimiza a deformação térmica e prolonga a vida útil do fuso.
Máquinas
Centro de usinagem vertical - NSV 106AS
Centro de Usinagem Vertical de Alto Desempenho NSV 106AS, uma máquina especialmente projetada para aplicações de usinagem de alta velocidade e alta eficiência. A série NSV é construída com uma grande coluna de máquina delta e base ampla, garantindo a mais alta estabilidade durante os movimentos de alta velocidade. Com seu design inovador, o NSV 106AS proporciona um desempenho excepcional em operações de usinagem que requerem velocidades elevadas, permitindo maior produtividade e redução dos tempos de ciclo. Sua construção robusta e rigidez garantem cortes precisos e acabamentos de alta qualidade em peças complexas e detalhadas. A série NSV é amplamente reconhecida pela indústria por sua confiabilidade e eficiência. Com tecnologia de ponta, o NSV 106AS é equipado com um sistema de controle intuitivo que simplifica a operação e reduz o tempo de aprendizado. Além disso, sua configuração avançada permite otimizar o fluxo de trabalho, aumentando a eficiência geral do processo. Especialmente projetado para atender às demandas das indústrias de usinagem que necessitam de alta velocidade e alta precisão, o NSV 106AS é a escolha perfeita para setores como aeroespacial, automotivo, eletrônico e outros que requerem peças de alta complexidade e tolerâncias rigorosas.
Especificação Técnica
Nome do produto | Unidade | NSV106AS |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 15.000 |
| Potência do spindle (op.) | kW | 37 |
| Cone (op.) | BBT40 | |
| Curso | ||
| Deslocamento do eixo X | mm | 1.020 |
| Deslocamento do eixo Y | mm | 600 |
| Deslocamento do eixo Z | mm | 600 |
| Distância entre o nariz da árvore e topo da mesa | mm | 100~700 |
| Mesa | ||
| Tamanho da mesa | mm | 1.120x650 |
| N° T-slot x tamanho x passo | mm | 6x18x100 |
| Máx. peso na mesa | kg | 700 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 48/48/48 |
| Avanço de corte | mm/min | 1~20.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 30 (48) |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø76x300 (Ø125x300) |
| Em geral | ||
| Peso da máquina | kg | 7.000 |
Recursos
Projeto do eixo IDD PLUS - Alta precisão e alta velocidade

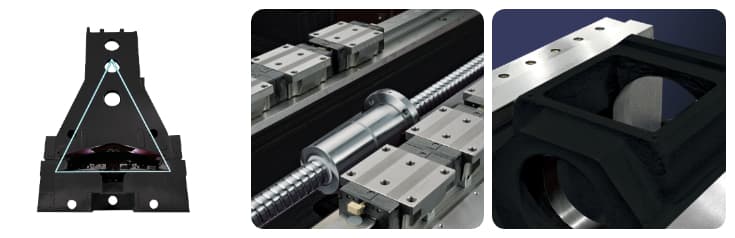

Projeto estrutural de alta rigidez
• Carcaça do motor de uma peça
• A grande coluna e base da máquina delta garantem a mais alta estabilidade durante o movimento de alta velocidade.
• A análise avançada do FEM fortalece a estrutura enquanto reduz o peso para fornecer a melhor rigidez de corte.
• 3 eixos equipados com guias de rolos de 45 mm e fusos de esferas de grande diâmetro maximizam o descarte de cavacos durante o processamento.
• O eixo X equipado com 6 blocos deslizantes aumenta a rigidez em 50%, em comparação com o modelo anterior.
• Faixa de guia do eixo Y com relação ideal.
• Sua mesa pode suportar facilmente peças de trabalho com peso de até 1.000 kg.
Sistema eficiente de remoção de cavacos
• Equipado com brocas de dois cavacos e transportador de cavacos tipo corrente definitivamente ajudam a maximizar a eficiência da remoção de cavacos.
Aplicações de alto desempenho
• Avanço Rápido (X/Y/Z): 48/48/48 m/min.
Troca automática de ferramenta de forma confiável
• Troca automática de ferramenta (TT): 1,8 seg.
• Tipo de disco 30T como padrão.
• Tipo de corrente 48T (opcional).
• Porta ATC padrão.
