• Acionado por cilindro pneumático.
• Evite que refrigerante e cavacos entrem no magazine de ferramentas.
Máquinas
Centro de usinagem vertical - NMV 106A
Centro de Usinagem Vertical NMV 106A, a máquina mais recente e avançada desenvolvida para atender às necessidades das indústrias de produção eficiente. Amplamente adotada em setores automobilísticos, aeroespaciais, eletrônicos, de precisão e moldes, essa máquina é a solução definitiva para suas demandas de usinagem. O grande destaque do NMV 106A é seu projeto de deslocamento do eixo Y, que acomoda a maioria das aplicações de peças. Essa característica permite trabalhar com peças de maior porte e complexidade, oferecendo maior versatilidade e possibilitando a usinagem de componentes de maior escala. Na indústria automobilística, o NMV 106A atende às demandas rigorosas de produção e precisão para a fabricação de componentes automotivos complexos. Para a indústria aeroespacial, sua capacidade de alta precisão é essencial para a produção de peças críticas com tolerâncias apertadas. Na indústria eletrônica, essa máquina garante a fabricação de componentes eletrônicos de alta tecnologia. E na indústria de moldes e precisão, o NMV 106A destaca-se por sua eficiência e confiabilidade na usinagem de peças complexas e detalhadas. O NMV 106A é equipado com tecnologia de ponta, incluindo um sistema de controle intuitivo e recursos avançados. Isso torna a operação mais eficiente, reduzindo o tempo de setup e maximizando a produtividade. Se você busca a máxima eficiência em sua linha de produção, o Centro de Usinagem Vertical NMV 106A é a escolha ideal. Aumente a qualidade, a precisão e a velocidade de sua usinagem, alcance resultados superiores e eleve o padrão de sua produção. Invista no NMV 106A e esteja à frente da concorrência, garantindo o sucesso de sua indústria em um mercado altamente competitivo.
Especificação Técnica
Nome do produto | Unidade | NMV106A |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 12.000 (8.000/10.000 caixa de engrenagens) |
| Potência do spindle (op.) | kW | 18,5 (18,5/18,5) |
| Cone (op.) | BBT40 | |
| Curso | ||
| Deslocamento do eixo X | mm | 1.020 |
| Deslocamento do eixo Y | mm | 600 |
| Deslocamento do eixo Z | mm | 600 |
| Distância entre o nariz da árvore e topo da mesa | mm | 80~680 (330~930) |
| Mesa | ||
| Tamanho da mesa | mm | 1.120x600 |
| N° T-slot x tamanho x passo | mm | 5x18x100 |
| Máx. peso na mesa | kg | 800 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 36/36/24 |
| Avanço de corte | mm/min | 1~20.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 24 (30/40) |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø90x300 (Ø140x300) |
| Em geral | ||
| Peso da máquina | kg | 6.500 |
Recursos

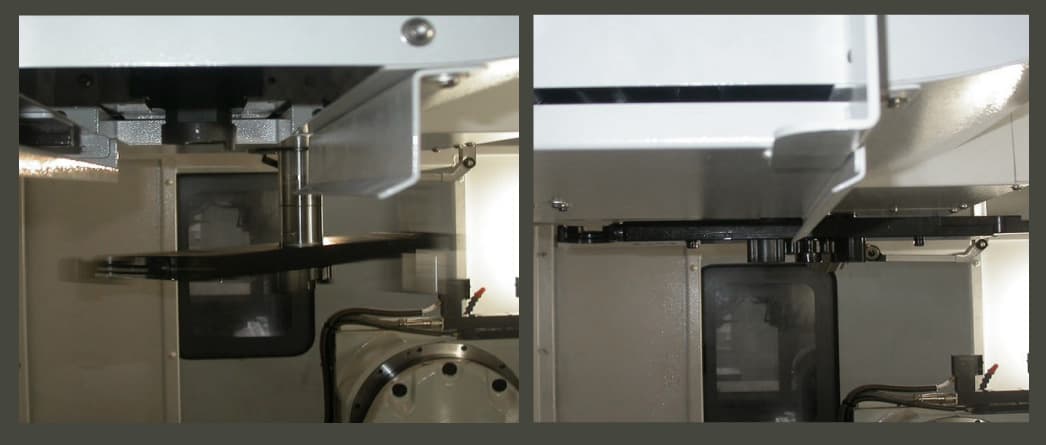

Design da porta de compartimento de ferramentas automática

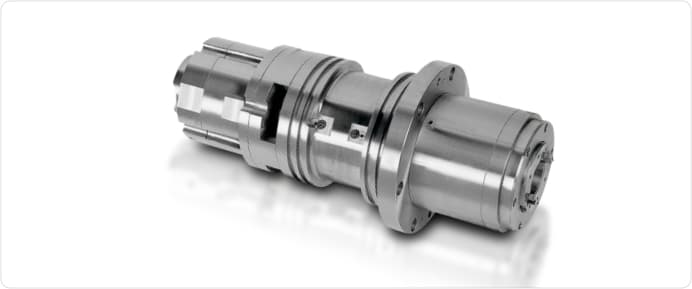

Eixo IDD interno da YCM
• O design do cabeçote simétrico absorve homogeneamente a expansão térmica e evita a deformação térmica.
• Rolamento de esferas de cerâmica de alta precisão com baixa força centrífuga, baixa vibração e baixo coeficiente de expansão térmica.
• O design da almofada de desaperto da ferramenta prolonga a vida útil do rolamento do fuso protegendo o rolamento do fuso da força de desaperto da ferramenta.
• O fuso de acionamento direto de 12.000 rpm possui molas helicoidais de alta precisão para excelente equilíbrio, adequado para usinagem de peças.
• O design opcional do eixo de 8.000 rpm incorpora transmissão de engrenagem capaz de atingir 45,04 kgf-m 325,78 lb-ft de torque; perfeito para fundição e usinagem de titânio.
• O fuso opcional de 10.000 rpm combina com transmissão de engrenagem para corte pesado. Mesmo usando as ferramentas de pequeno diâmetro para corte de alta velocidade pode obter rugosidade de usinagem refinada (Sistema de resfriamento do fuso: padrão).
Novo design exterior
• Exterior do gabinete completo (incluindo tampa superior).
• Janela lateral conversível para remoção conveniente de cavacos.
• Design estético da tampa traseira.

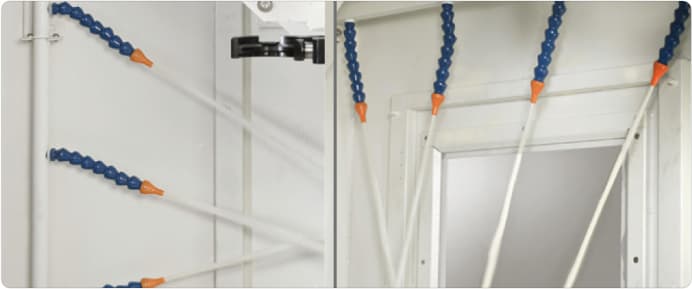

• Remoção suave de cavacos.
• Sem-fins de cavacos duplos combinados com transportador de cavacos para eliminação rápida de cavacos (opcional)

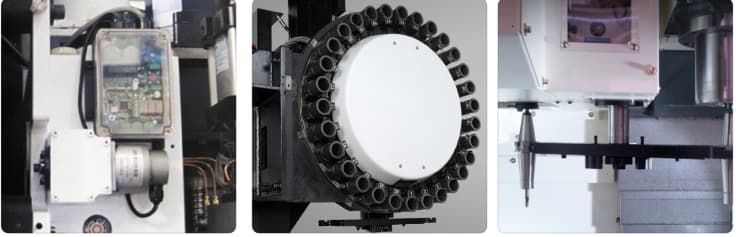

Magazine de ferramenta de alta estabilidade
• O projeto de seleção de ferramenta bidirecional usa o caminho aleatório mais curto.
• O magazine de ferramentas padrão é equipado com 24T, para mais demandas de usinagem, o magazine de ferramentas pode ser expandido para 30T/40T.
• O codificador absoluto e o controle do inventor no ATC melhoram o tempo de troca da ferramenta em 1,8 seg. só.
• A velocidade de troca da ferramenta pode ser ajustável.
Projeto estrutural de alta rigidez
• Processo de produção consistente adotado, modelos do tipo guia de caixa com alta absorção de choque e resistência ao desgaste, são os melhores para corte pesado.
• A construção rígida do corpo garante precisão e rigidez intransigentes.
• A análise do Método dos Elementos Finitos (FEM) é adotada para simular a deformação estrutural do corpo sob várias condições, integrada com as habilidades de demolição manual YCM para guias de caixa, o que garante a melhor precisão e vida útil.
• O design do boxway em três eixos é adequado para corte pesado.

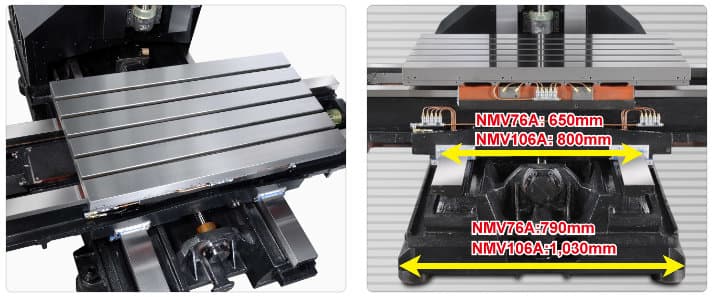

• O amplo eixo Y de 800 mm com design rígido de parede dupla suporta totalmente o movimento da mesa.
• Nenhum contrapeso no eixo Z fornece a melhor precisão dinâmica.

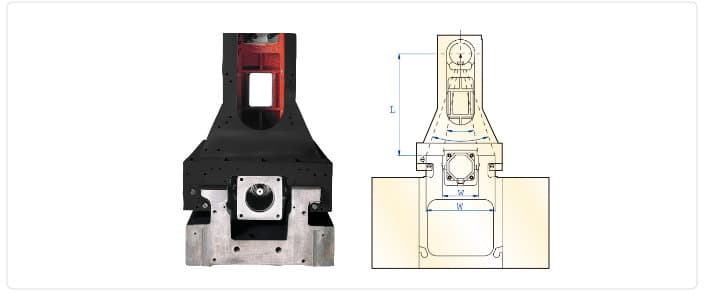

Eixo Z está fora do design de suporte
• A melhor relação L/W.
• Garanta a máxima rigidez de corte.
• O movimento Z-axial é muito suave.
