• Líquido refrigerante (op.) pode ser usado para remoção de cavacos com eficiência.
• Transportador de cavacos tipo parafuso faz o descarte de cavacos com mais facilidade e eficiência.
• O conjunto completo da placa traseira do eixo Y protege a guia para a operação.
Máquinas

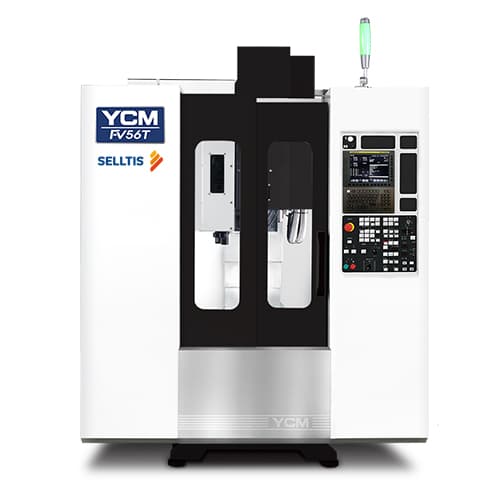

Centro de usinagem vertical - FV 56T
O design exclusivo do fuso acoplado direto pode isolar a fonte de calor, reduzir a deformação térmica, aumentar a precisão e prolongar a vida útil. O acoplamento flexível de poliuretano isolado é usado entre o motor e o fuso. Sistema de resfriamento opcional do eixo pode obter um melhor controle de precisão. A transferência direta de energia do eixo do fuso para a aresta de corte garante a eficiência de energia. A detecção da velocidade do fuso a partir do codificador integrado do fuso garante o melhor desempenho do rosqueamento rígido.
Especificação Técnica
Nome do produto | Unidade | FV56T |
|---|---|---|
| Fuso | ||
| Velocidade do fuso (op.) | rpm | 15.000 |
| Potência do fuso (op.) | kW | 3.7 |
| Conicidade do eixo (op.) | BBT30 | |
| Curso | ||
| Deslocamento do eixo X | mm | 560 |
| Deslocamento do eixo Y | mm | 410 |
| Deslocamento do eixo Z | mm | 450 |
| Distância entre o nariz do eixo e o tampo da mesa | mm | 110~560 (110~695) |
| Mesa | ||
| Tamanho da mesa | mm | 700x420 |
| N° T-slot x tamanho x passo | mm | 3x14x100 |
| Máx. peso na mesa | kg | 300 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 36/36/24 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do compartimento de ferramentas (op.) | T | 16 (20) |
| Peso da ferramenta | kg/pç | 4 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø63x200 (Ø100x200) |
| Em geral | ||
| Peso da máquina | kg | 2.800 |
Recursos
Sistema completo de descarte de cavacos
Unidade ATC confiável
• ATC rápido e confiável do câmera da engrenagem de rolos permite tempo ATC em 1 segundo (para FV56T) e 3,5 segundos (para FV56A/FV102A/FV125A), diminui o tempo ocioso e melhora a usinagem eficiência.
• As unidades ATC foram testadas em execução mais de milhões de vezes antes de sua produção em massa para garantir alta confiabilidade.
