• Função STC incorporada (compensação térmica do fuso), desvio de controle abaixo de 5 μm.
Máquinas
Centro de usinagem vertical de dupla coluna - NFP 66A
Série NFP de dupla coluna rígida com alta velocidade de fuso e precisão em um espaço compacto. Adequado para trabalho de molde.
Especificação Técnica
Nome do produto | Unidade | NFP66A |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 24.000 (40.000) |
| Potência do spindle (op.) | kW | 22.5 (7.5) |
| Cone (op.) | HSK-A63 (HSK-E40) | |
| Curso | ||
| Deslocamento do eixo X | mm | 660 |
| Deslocamento do eixo Y | mm | 510 |
| Deslocamento do eixo Z | mm | 400 |
| Distância entre o nariz da árvore e o topo da mesa | mm | 150~550 |
| Distância entre colunas | mm | 960 |
| Mesa | ||
| Tamanho da mesa | mm | 800x510 |
| N° T-slot x tamanho x passo | mm | 5x18x100 |
| Máx. peso na mesa | kg | 500 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 20/20/20 |
| Avanço de corte | mm/min | 1~20.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 24 (24) |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | 24T: Ø76x250 (Ø125x250) (24T: Ø76x150 (Ø125x150)) |
| Em geral | ||
| Peso da máquina | kg | 8.000 |
Recursos
Compensação Térmica do Fuso

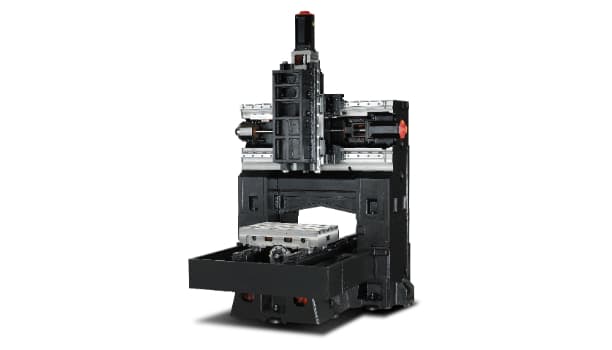

Estrutura reforçada do corpo
• A análise FEM fortalece a estrutura da máquina para fornecer a melhor rigidez de corte.
• O design da estrutura em forma de caixa e coluna dupla reduz a deformação térmica.
• Menos balanço do eixo Z garante a estabilidade ideal da máquina.

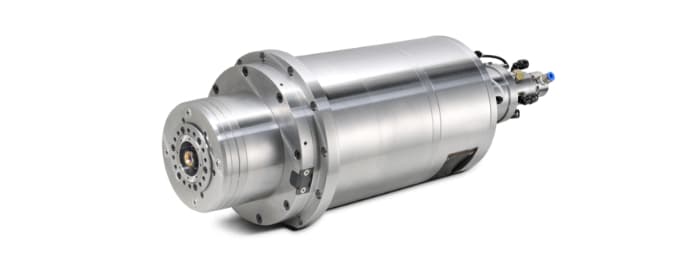

Eixo motorizado embutido
• A baixa vibração e o isolamento ideal do cabeçote reduzem a deformação térmica, resultando em excelente acabamento, maximizando a vida útil do fuso e da ferramenta em condições de fresamento difíceis.
• Máx. velocidade do fuso até 40.000 rpm (opcional).
• O cone do fuso de duplo contato garante desempenho de corte pesado e precisão de usinagem.
• Design de mola de disco helicoidal altamente confiável para melhor equilíbrio e vida útil do fuso.
• O design flutuante do rolamento traseiro diminui a deformação térmica em alta velocidade.
• O design para o equilíbrio dinâmico do fuso fornece a máxima rigidez de corte.
• O sistema de lubrificação micro óleo-ar minimiza a deformação térmica e prolonga a vida útil do fuso.
Movimento axial de alta precisão
• Os encoders de alta resolução de 4 milhões de pulsos/rev em todos os eixos permitem o status de máxima precisão.
• As guias de movimento linear dos rolamentos de rolos ampliados apresentam extrema rigidez.
• Os fusos de esferas de alta precisão garantem movimentos axiais de alta precisão e alta velocidade.
