• Design de cabeça de estrutura de caixa altamente rígida, resiste efetivamente à deformação e vibração durante o corte pesado.
• A base da coluna extra larga com design de botas evita que o cabeçote se incline para a frente.
• A mesa de trabalho totalmente apoiada pela base fornece precisão dinâmica perfeita.
• O eixo X adota acionamento direto por engrenagem que fornece alto torque, alta eficiência de transmissão e baixa folga.
• A cabeça do eixo Z é um design de caixa que mostra alta rigidez e alto amortecimento, evitando efetivamente problemas de saliência e vibração.
• A sela de grande extensão aumenta a estabilização. Com configuração rígida de vigas e colunas, proporciona ao eixo Y a melhor retilineidade.
• O eixo Y e o eixo Z adotam fuso de esferas e design direto flexível, sem problemas de blacklash e acionamento por correia.
Máquinas

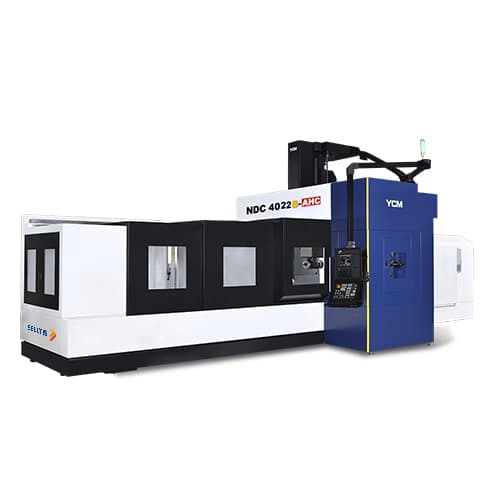

Centro de usinagem vertical de dupla coluna - NDC 4022B-AHC
A série NDC é adequada para usinagem de peças longas. A usinagem multifacetada pode também ser realizada com a adoção do cabeçote de ângulo de 90° que muda automaticamente. O NDC-AHC pode ser usado para aplicações de usinagem, como peças fundidas em grande escala, peças estruturais e componentes da câmara semicondutora.
Especificação Técnica
Nome do produto | Unidade | NDC4022B-AHC |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 6.000 |
| Potência do spindle (op.) | kW | 35 |
| Cone (op.) | BBT50 | |
| Curso | ||
| Deslocamento do eixo X | mm | 4.200 |
| Deslocamento do eixo Y | mm | 2.800 |
| Deslocamento do eixo Z | mm | 762 (1.016) |
| Distância entre o nariz da árvore e o topo da mesa | mm | Vertical: 500~1.262 horizontal: 130~892 [30" padrão] vertical: 750~1.512 horizontal: 380~1.142 [30" elevado 250] vertical: 500~1.516 horizontal: 130~1.146 [40" elevado 250] |
| Distância entre colunas | mm | 2.200 |
| Mesa | ||
| Tamanho da mesa | mm | 4.000x1.800 |
| N° T-slot x tamanho x passo | mm | 9x28x200 |
| Máx. peso na mesa | kg | 15.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 15/15/15 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 40/60 |
| Peso da ferramenta | kg/pç | 20 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø125x350 (Ø240x350) |
| Em geral | ||
| Peso da máquina | kg | 39.000 |
Recursos
Estrutura reforçada do corpo
Troca automática de ferramenta vertical/horizontal AHC
• O design da câmara do cabeçote giratório reduz o espaço e proporciona uma troca rápida do cabeçote.
• Mecanismo automático de mudança de cabeça vertical/horizontal.
• Reduza o tempo de produção de acessórios e instalação de peças, melhorando a eficiência da produção.
• A usinagem multifacetada em uma única etapa aumenta a eficiência e a precisão da usinagem.
• O sistema de troca de ferramenta vertical/horizontal fornece troca rápida de ferramenta, sensores e varredura de sequência garantem estabilidade na troca de ferramenta.

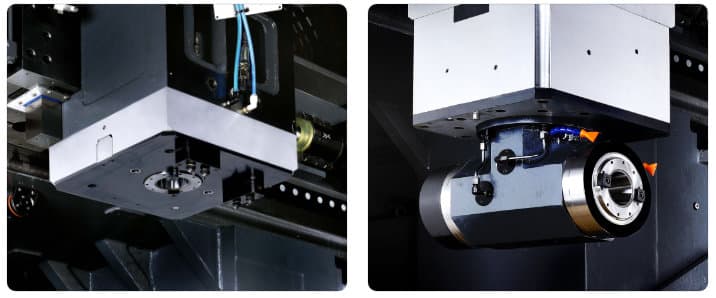

Cabeçote de ângulo de 90° de alta rigidez
• Caixa de engrenagens auto fabricada com transmissão de engrenagem de 2 etapas potente fornece alto torque para usinagem vertical e horizontal.
• A caixa de engrenagens com lubrificação de refrigeração a óleo que evita aumento de temperatura e ruído.
• Design de cabeça de fresagem octogonal de alta rigidez.
• Engrenagem cônica aterrada de precisão silenciosa, adota lubrificação por névoa de óleo para reduzir o calor.
• As embreagens dentadas de grande diâmetro proporcionam alta estabilidade de usinagem, precisão e rigidez.
• 4 pinos de tração independentes com alta força de fixação.
• Mecanismo de segurança antiqueda da cabeça angular de 90°.
• Fuso de refrigeração opcional (CTS) para cabeçote vertical/ângulo de 90°.
