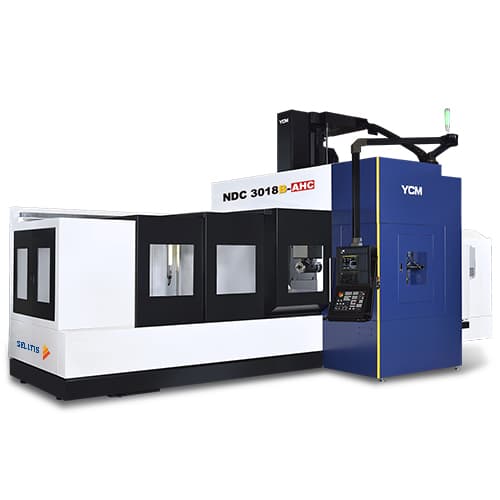

NDC 3018B-AHC-Centro de usinagem vertical de dupla coluna.jpg
banner
Máquinas

Centro de usinagem vertical de dupla coluna - NDC 3018B-AHC

A série NDC é adequada para usinagem de peças longas. A usinagem multifacetada pode também ser realizada com a adoção do cabeçote de ângulo de 90° que muda automaticamente. O NDC-AHC pode ser usado para aplicações de usinagem, como peças fundidas em grande escala, peças estruturais e componentes da câmara semicondutora.

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

NDC3018B-AHC

Fuso
Velocidade do spindle (op.)rpm6.000
Potência do spindle (op.)kW35
Cone (op.) BBT50
Curso
Deslocamento do eixo Xmm3.200
Deslocamento do eixo Ymm2.200
Deslocamento do eixo Zmm762 (1.016)
Distância entre o nariz da árvore e o topo da mesammVertical: 500~1.262 horizontal: 130~892 [30" padrão] vertical: 750~1.512 horizontal: 380~1.142 [30" elevado 250] vertical: 500~1.516 horizontal: 130~1.146 [40" elevado 250]
Distância entre colunasmm1.800
Mesa
Tamanho da mesamm3.000x1.500
N° T-slot x tamanho x passomm8x22x180
Máx. peso na mesakg10.000
Velocidade de avanço
Avanço rápido X/Y/Zm/min20/20/15
Avanço de cortemm/min1~10.000
ATC
Capacidade do magazine de ferramentas (op.)T40 (60)
Peso da ferramentakg/pç20
Máx. dimensão da ferramenta (s/ferramentas adjacentes)mmØ125x350 (Ø240x350)
Em geral
Peso da máquinakg32.000
Recursos

Recursos

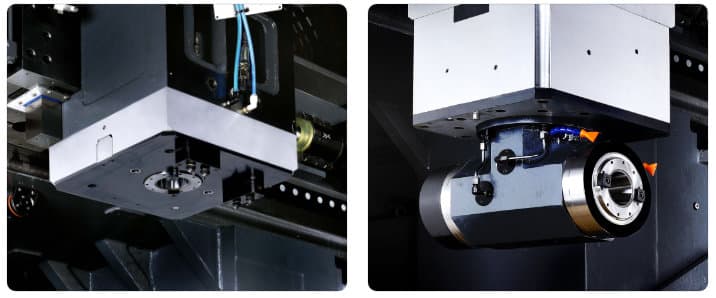

Cabeçote de ângulo de 90° de alta rigidez

• A caixa de engrenagens autofabricada fornece alto torque para usinagem vertical e horizontal. • Design de cabeça de fresagem octogonal de alta rigidez. • Engrenagem cônica aterrada de precisão silenciosa, adota lubrificação por névoa de óleo para reduzir o calor. • As embreagens dentadas de grande diâmetro proporcionam alta estabilidade de usinagem, precisão e rigidez. • 4 pinos de tração independentes com alta força de fixação. • Mecanismo de segurança antiqueda de cabeça angular de 90°. • Fuso de refrigeração opcional (CTS) para cabeçote vertical/ângulo de 90°.
Imagem 1

Troca automática de ferramenta vertical/horizontal AHC

• O design da câmara do cabeçote giratório reduz o espaço e fornece troca rápida do cabeçote. • Mecanismo automático de mudança de cabeça vertical/horizontal. • Reduza o tempo de produção de acessórios e instalação de peças, melhorando a eficiência da produção. • A usinagem multifacetada em uma etapa aumenta a eficiência e a precisão da usinagem. • O sistema de troca de ferramenta vertical/horizontal fornece troca rápida de ferramenta, sensores e varredura de sequência garantem estabilidade na troca de ferramenta.
