• O design da câmara do cabeçote giratório reduz o espaço e fornece troca rápida do cabeçote.
• Mecanismo automático de mudança de cabeça vertical/horizontal.
• Reduza o tempo de produção de acessórios e instalação de peças, melhorando a eficiência da produção.
• A usinagem multifacetada em uma etapa aumenta a eficiência e a precisão da usinagem.
• O sistema de troca de ferramenta vertical/horizontal fornece troca rápida de ferramenta, sensores e varredura de sequência garantem estabilidade na troca de ferramenta.
Máquinas

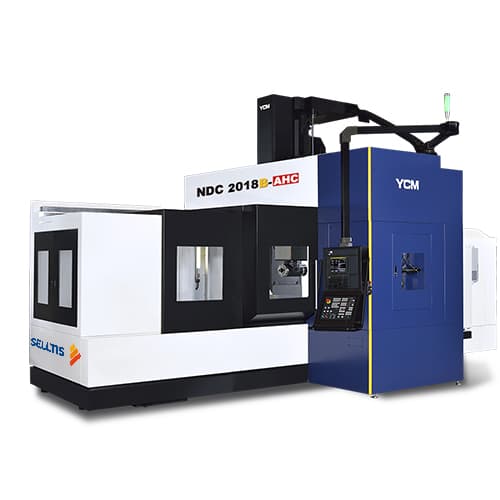

Centro de usinagem vertical de dupla coluna - NDC 2018B-AHC
A série NDC é adequada para usinagem de peças longas. A usinagem multifacetada pode também ser realizada com a adoção do cabeçote de ângulo de 90° que muda automaticamente. O NDC-AHC pode ser usado para aplicações de usinagem, como peças fundidas em grande escala, peças estruturais e componentes da câmara semicondutora.
Especificação Técnica
Nome do produto | Unidade | NDC2018B-AHC |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 6.000 |
| Potência do spindle (op.) | kW | 35 |
| Cone (op.) | BBT50 | |
| Curso | ||
| Deslocamento do eixo X | mm | 2.200 |
| Deslocamento do eixo Y | mm | 2.200 |
| Deslocamento do eixo Z | mm | 762 (1.016) |
| Distância entre o nariz da árvore e o topo da mesa | mm | vertical: 500~1.262 horizontal: 130~1.142 [30" elevado 250] vertical: 500~1.516 horizontal: 130~1.146 [40" elevado 250] |
| Distância entre colunas | mm | 1.800 |
| Mesa | ||
| Tamanho da mesa | mm | 2.000x1.500 |
| N° T-slot x tamanho x passo | mm | 8x22x180 |
| Máx. peso na mesa | kg | 8.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 20/20/15 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 40 (60) |
| Peso da ferramenta | kg/pç | 20 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø125x350 (Ø240x350) |
| Em geral | ||
| Peso da máquina | kg | 28.000 |
Recursos

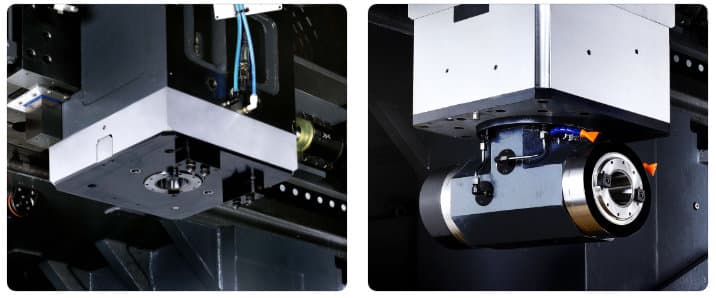

Troca de automática de ferramenta vertical/horizontal AHC
Cabeçote de ângulo de 90° de alta rigidez
• A caixa de engrenagens autofabricada fornece alto torque para usinagem vertical e horizontal.
• Design de cabeça de fresagem octogonal de alta rigidez.
• Engrenagem cônica aterrada de precisão silenciosa, adota lubrificação por névoa de óleo para reduzir o calor.
• As embreagens dentadas de grande diâmetro proporcionam alta estabilidade de usinagem, precisão e rigidez.
• 4 pinos de tração independentes com alta força de fixação.
• Mecanismo de segurança antiqueda de cabeça angular de 90°.
• Fuso de refrigeração opcional (CTS) para cabeçote vertical/ângulo de 90°.
