• O design da caixa de engrenagens de acionamento direto no eixo X oferece resposta axial suave, alto torque e baixa folga.
• O eixo X está equipado com 3 guias tipo rolete e vários blocos deslizantes para grande capacidade de carga de 18 blocos deslizantes.
• 3 guias do tipo rolo no eixo Y suportam fortemente o cabeçote e a sela.
Máquinas

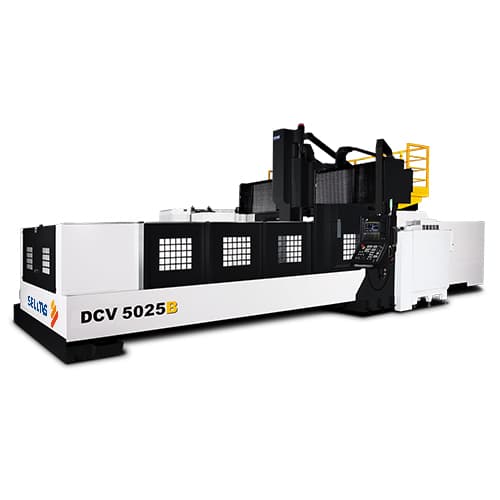

Centro de usinagem vertical de dupla coluna - DCV 5025B
Série DCV com muita precisão, rigidez e potência. Máquinas adequadas para diversos requisitos de automação, indústrias de moldes e matrizes, energia e aeroespacial.
Especificação Técnica
Nome do produto | Unidade | DCV5025B |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 4.500 (6.000/10.000) |
| Potência do spindle (op.) | kW | 25/25/45 |
| Cone (op.) | BBT50 | |
| Curso | ||
| Deslocamento do eixo X | mm | 5.200 |
| Deslocamento do eixo Y | mm | 2.500 |
| Deslocamento do eixo Z | mm | 762 (1.016) |
| Distância entre o nariz da árvore e o topo da mesa | mm | 200~962 (450~1.212 [coluna elevada 250]/200~1.216 [deslocamento do eixo Z 1.016]) |
| Distância entre colunas | mm | 2.720 |
| Mesa | ||
| Tamanho da mesa | mm | 5.000x2.400 |
| N° T-slot x tamanho x passo | mm | 11x28x200 |
| Máx. peso na mesa | kg | 23.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 15/12/15 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 40 (60/120) |
| Peso da ferramenta | kg/pç | 20 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø125x350 (Ø240x350) |
| Em geral | ||
| Peso da máquina | kg | 54.000 |
Recursos
Guias de alta rigidez
Excelente estrutura corporal
• O design Turcite-B no eixo Z fortalece a rigidez e a capacidade de amortecimento, reduzindo os problemas de balanço e vibração.

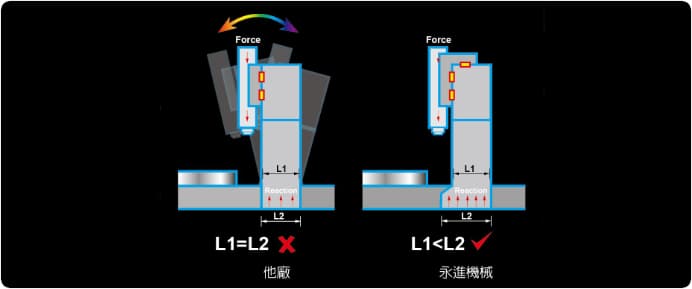

• A base da coluna extra larga com design de botas evita que o cabeçote se incline para a frente.
• O design da estrutura das nervuras internas através da análise FEM oferece alta rigidez e estabilidade.
• Na foto, A e B são projetados por concorrentes e YCM, respectivamente.
Eixo de 4.500 rpm com transmissão de engrenagem Hi-lo
• A velocidade do fuso de 4.500 rpm é padrão com transmissão de engrenagem de 2 etapas.
• O fuso incorpora rolamentos de fuso do tipo rolo para uma rigidez de corte extremamente alta.
• A transmissão de 2 etapas fornece torque de saída de 88,87 kgf-m a 241 rpm, ideal para usinagem de material duro.
