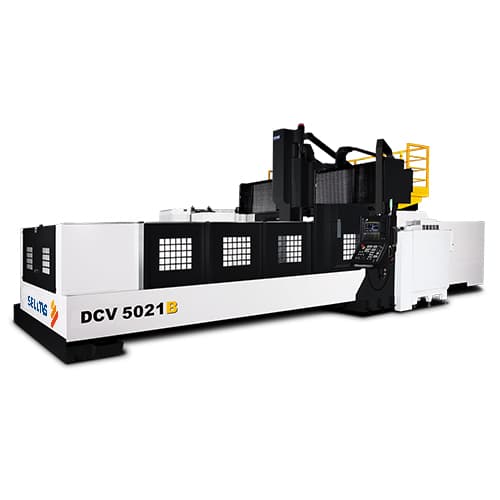

Série DCV com muita precisão, rigidez e potência. Máquinas adequadas para diversos requisitos de automação, indústrias de moldes e matrizes, energia e aeroespacial.
Nome do produto | Unidade | DCV5021B |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 4.500 (6.000/10.000) |
| Potência do spindle (op.) | kW | 25/25/45 |
| Cone (op.) | BBT50 | |
| Curso | ||
| Deslocamento do eixo X | mm | 5.200 |
| Deslocamento do eixo Y | mm | 2.100 |
| Deslocamento do eixo Z | mm | 762 (1.016) |
| Distância entre o nariz da árvore e o topo da mesa | mm | 200~962 (450~1.212 [coluna elevada 250]/200~1.216 [deslocamento do eixo Z 1.016]) |
| Distância entre colunas | mm | 2.320 |
| Mesa | ||
| Tamanho da mesa | mm | 5.000x2.100 |
| N° T-slot x tamanho x passo | mm | 9x28x200 |
| Máx. peso na mesa | kg | 23.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 15/12/15 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 40 (60/120) |
| Peso da ferramenta | kg/pç | 20 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø125x350 (Ø240x350) |
| Em geral | ||
| Peso da máquina | kg | 51.000 |
