• O eixo X é acionado diretamente pela caixa de engrenagens, oferecendo resposta axial suave e alto torque.
• Guias tipo rolete no eixo X/Y.
• O eixo Y é suportado por 3 guias do tipo rolo e 6 blocos deslizantes para oferecer a máxima rigidez de corte.
• Suporte horizontal e vertical do cabeçote.
• Guia de caixa endurecida e retificada no eixo Z aumenta a interface de contato para alta estabilidade de usinagem.
Máquinas

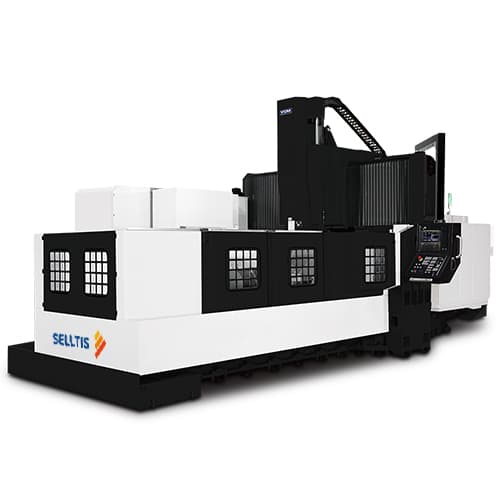

Centro de usinagem vertical de dupla coluna - DCV 4016B
A YCM continua desenvolvendo a capacidade interna e examina seriamente o fluxo de trabalho para atualizar o DCV série ao limite. A série DCV é exatamente o melhor centro de usinagem vertical de dupla coluna, combinando precisão, rigidez e potência.
Especificação Técnica
Nome do produto | Unidade | DCV4016B |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 4.500 (6.000/10.000) |
| Potência do spindle (op.) | kW | 25 (25/45) |
| Cone (op.) | BBT50 | |
| Curso | ||
| Deslocamento do eixo X | mm | 4.065 |
| Deslocamento do eixo Y | mm | 1.600 |
| Deslocamento do eixo Z | mm | 762 (1.016) |
| Distância entre o nariz da árvore e o topo da mesa | mm | 200~962 (450~1.212 [coluna elevada 250]/200~1.216 [deslocamento do eixo Z 1.016]) |
| Distância entre colunas | mm | 1.820 |
| Mesa | ||
| Tamanho da mesa | mm | 4.260x1.500 |
| N° T-slot x tamanho x passo | mm | 9x22x150 |
| Máx. peso na mesa | kg | 12.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 15/15/15 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 40 (60/120) |
| Peso da ferramenta | kg/pç | 20 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø125x350 (Ø240x350) |
| Em geral | ||
| Peso da máquina | kg | 35.000 |
Recursos
Guias de alta rigidez
Eixo de 4.500 rpm
• Com transmissão de engrenagem Hi-lo
• A velocidade do fuso de 4.500 rpm é padrão com transmissão de engrenagem de 2 etapas.
• O fuso incorpora rolamentos de fuso do tipo rolo para uma rigidez de corte extremamente alta.
• A transmissão de 2 etapas fornece torque de saída de 88,87kgf-m a 241rpm, ideal para usinagem de material duro.
Excelente estrutural do corpo
• Coluna de uma peça.
• Base de uma peça.
• Proporção rígida do cabeçote.
