• A mesa de trabalho é retificada com precisão antes de ser montada para garantir excelentes resultados de usinagem da série DCV.
• Carga máxima de usinagem de mesa de 10 toneladas.
Máquinas
Centro de usinagem vertical de dupla coluna - DCV 3018A-5AX
DCV 3018A-5AX, centro de usinagem vertical de coluna dupla de 5 eixos. Fabricação avançada com tecnologia de cabeçote de fresagem de 5 eixos que integra precisão, rigidez e eficiência de última geração.
Especificação Técnica
Nome do produto | Unidade | DCV3018A-5AX |
|---|---|---|
| Fuso | ||
| Velocidade do fuso (op.) | rpm | 18.000 |
| Potência do fuso (op.) | kW | 70 |
| Conicidade do eixo (op.) | HSK A63 | |
| Curso | ||
| Deslocamento do eixo X | mm | 3.200 |
| Deslocamento do eixo Y | mm | 2.400 |
| Deslocamento do eixo Z | mm | 762 (1.016) |
| Distância entre o nariz do eixo e o tampo da mesa | mm | 30" vertical: 150-912 horizontal: 430-1.192 40" vertical: 150-1.116 horizontal: 430-1.446 |
| Distância entre colunas | mm | 1.800 |
| Mesa | ||
| Tamanho da mesa | mm | 3.000x1.500 |
| N° T-slot x tamanho x passo | mm | 8x22x180 |
| Máx. peso na mesa | kg | 10.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 20/24/20 |
| Avanço de corte | mm/min | 1~20.000 |
| ATC | ||
| Capacidade do compartimento de ferramentas (op.) | T | 40 (60/120) |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø76x300 (Ø125x300) |
| Em geral | ||
| Peso da máquina | kg | 32.000 |
Recursos
Mesa de alta carga

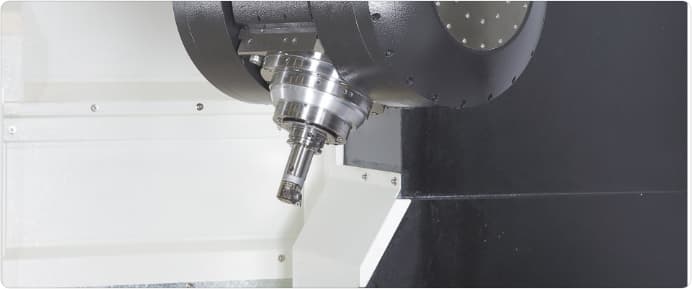

Cabeçote do eixo B/C
• Acionamento do motor DD, sem folga.
• Velocidade de rotação do eixo B/C 100 rev/min.
• O eixo C inclui três rolamentos de rolos para aumentar a rigidez e a precisão.
• Rolamento de rolos cruzados de alta rigidez e alta precisão do eixo B.
• Codificador de precisão Heidenhain incluído como padrão.
• Equipamento de fixação de posicionamento pneumático.
• Sobre o design de proteção de viagem.
• Função antiqueda do eixo B na falta de energia.

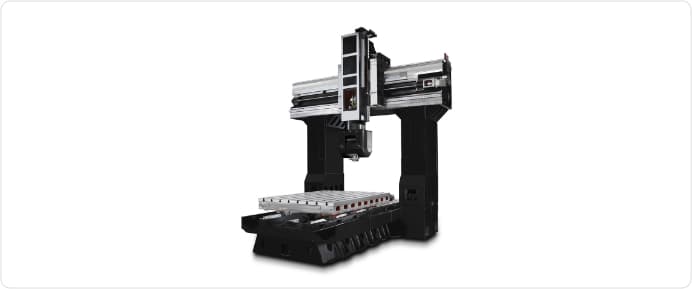

Guias de rigidez extra
• Guias lineares tipo rolo no eixo X / Y / Z.
• Design de guias lineares do eixo Y com grande vão com direções horizontais e verticais que podem suportar o peso da sela e a força de usinagem.
• Motores de acionamento direto no eixo Y/Z reduzem a folga e garantem uma precisão axial perfeita.
• O eixo X é acionado por caixa de engrenagens.

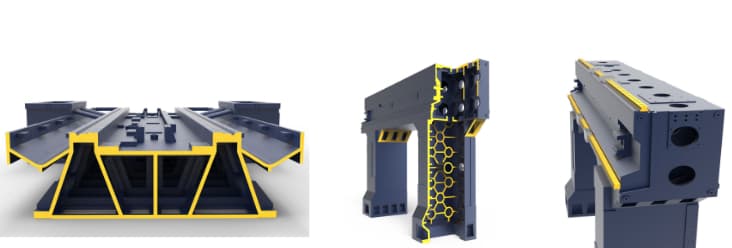

Estrutura reforçada do corpo
• Coluna de uma peça.
• Base de uma peça.
• Máxima rigidez e proporção do cabeçote.
• O design interno da cama com nervuras tipo A duplo através da análise FEM oferece suporte total para a mesa.
• A distância de 1.800 mm entre as colunas aumenta a estabilidade da máquina.
Design exclusivo de acionamento direto isolado
• Fornece velocidade máxima do fuso de até 18.000 rpm acionado por motor de 56/70kW.
