• Guias tipo rolete no eixo X/Y.
• Suporte horizontal e vertical do cabeçote.
• Motores de acionamento direto em 3 eixos reduzem a folga e garantem uma precisão axial perfeita.
• Três eixos adotam servo motor altamente responsivo, configurando fusos de esferas com acionamento direto. Medição com encoder absoluto para garantir alta rigidez e precisão de posicionamento sem folga.
• O eixo Z é equipado com guia de caixa reforçada através do processo de endurecimento por indução, retificação de precisão e análise FEM para oferecer excelente rigidez de corte e fluxo de força curto.
Máquinas

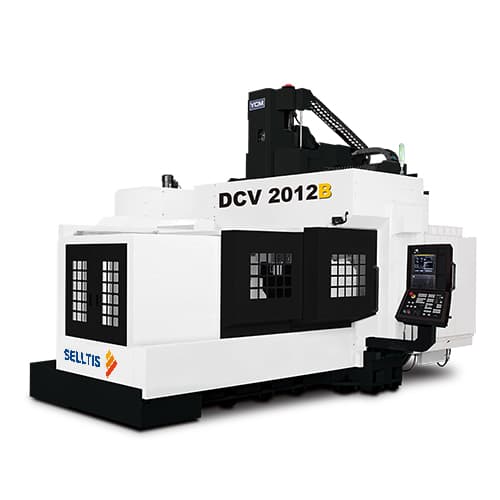

Centro de usinagem vertical de dupla coluna - DCV 2012B
O eixo Z é equipado com guia de caixa reforçada por processo de endurecimento por indução, aterramento de precisão e análise FEM para oferecer excelente rigidez de corte e fluxo de força curto.
Especificação Técnica
Nome do produto | Unidade | DCV2012B |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 10.000 |
| Potência do spindle (op.) | kW | 45 |
| Cone (op.) | BBT50 | |
| Curso | ||
| Deslocamento do eixo X | mm | 2.000 |
| Deslocamento do eixo Y | mm | 1.200 |
| Deslocamento do eixo Z | mm | 762 |
| Distância entre o nariz da árvore e o topo da mesa | mm | 200~962 |
| Distância entre colunas | mm | 1.340 |
| Mesa | ||
| Tamanho da mesa | mm | 2.000x1.100 |
| N° T-slot x tamanho x passo | mm | 7x22x150 |
| Máx. peso na mesa | kg | 4.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 20/20/15 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 32 (40/60) |
| Peso da ferramenta | kg/pç | 20 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø125x350 (Ø240x350) |
| Em geral | ||
| Peso da máquina | kg | 19.000 |
Recursos
Guias de alta rigidez
Eixo de 10.000 rpm
• Projeto de acionamento direto isolado.
• O fuso IDD de 10.000 rpm acionado por um motor de fuso digital AC de passo duplo de 22kW é capaz de atingir o máx. Saída de torque de 36,04kgf-m a 500rpm.
• O design exclusivo do IDD oferece baixa vibração do fuso e isolamento térmico ideal que resulta em excelente precisão após operação de longo prazo.
Mesa de trabalho de alta qualidade
• A mesa de trabalho é retificada com precisão antes de montada para garantir excelentes resultados de usinagem da série DCV.
Estrutura do corpo
• Coluna de uma peça.
• Base de uma peça.
