Máquinas
Centro de usinagem vertical de dupla coluna - DCV 2012A
O eixo Z está equipado com guia tipo rolete e 6 blocos deslizantes para aumentar a rigidez de corte e o movimento suave durante 3D operações de contorno.
Especificação Técnica
Nome do produto | Unidade | DCV2012A |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 20.000 |
| Potência do spindle (op.) | kW | 22 |
| Cone (op.) | BBT40 | |
| Curso | ||
| Deslocamento do eixo X | mm | 2.000 |
| Deslocamento do eixo Y | mm | 1.200 |
| Deslocamento do eixo Z | mm | 600 |
| Distância entre o nariz da árvore e o topo da mesa | mm | 100~700 |
| Distância entre colunas | mm | 1.340 |
| Mesa | ||
| Tamanho da mesa | mm | 2.000x1.100 |
| N° T-slot x tamanho x passo | mm | 7x22x150 |
| Máx. peso na mesa | kg | 4.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 24/24/15 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 24 (30) |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | 24T:Ø80x250 (Ø125x250) 30T: Ø76x250 (Ø125x250) |
| Em geral | ||
| Peso da máquina | kg | 16.000 |
Recursos

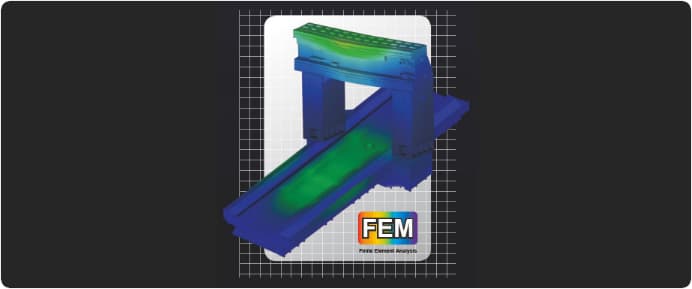

Estrutura do corpo
Eixo motorizado embutido
• DCV2012A está equipado com eixo motorizado embutido YCM que entrega 20.000 rpm de alta velocidade. O movimento ultra suave alcança vários resultados de usinagem.
• Sistema de refrigeração circulado patenteado.
• Design patenteado de supressão de vibração.
• Design flutuante do rolamento traseiro.
• Rolamento com micro sistema de lubrificação óleo-ar.
• BBT40 com design simultâneo de contato cônico e flange.
Guias de alta rigidez
• Guias tipo rolete no eixo X/Y.
• Suporte horizontal e vertical do cabeçote.
• Motores de acionamento direto em 3 eixos reduzem a folga e garantem uma precisão axial perfeita.
• Três eixos adotam servo motor altamente responsivo, configurando fusos de esferas com acionamento direto. Medição com encoder absoluto para garantir alta rigidez e precisão de posicionamento sem folga.
• O eixo Z está equipado com guia tipo rolo e 6 blocos deslizantes para aumentar a rigidez de corte e o movimento suave durante as operações de contorno 3D.
Mesa de trabalho de alta qualidade
• A mesa de trabalho é retificada com precisão antes de montada para garantir excelentes resultados de usinagem da série DCV.
