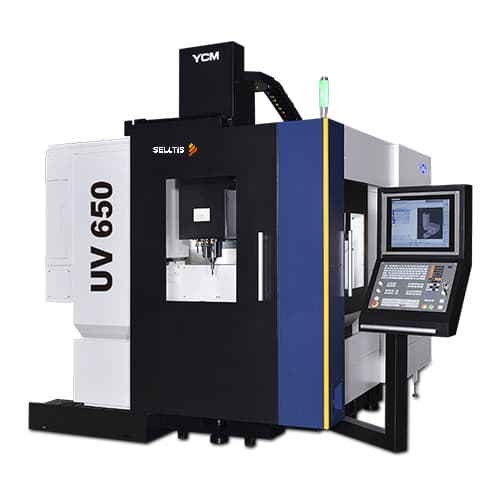

Centro de usinagem vertical de 5 eixos - UV 650

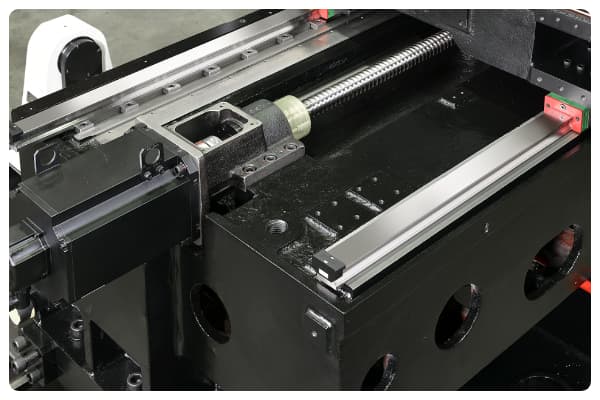

• As escalas lineares são montadas nos eixos X/Y/Z e os encoders nos eixos B e C, permitindo as mais exigentes precisões de usinagem. • Os eixos X/Y/Z são equipados com guias de rolos de alta precisão e fusos de esferas de acionamento direto, pré-tensionadas de dupla porca e acionamento direto, permitindo uma usinagem rápida e precisa.

• Fundições robustas e de alta qualidade MEEHANITE™ – A fundição interna da YCM segue os rígidos padrões internacionais MEEHANITE, garantindo alta rigidez, rigidez e amortecimento de vibração que resulta em estabilidade térmica e desempenho de corte superiores. • As características reforçadas do selim proporcionam rigidez, rigidez e estabilidade ideais. • O design extra largo da base e da coluna permite um suporte sólido e excelente desempenho de corte ao usinar peças complexas em altos avanços e velocidades.

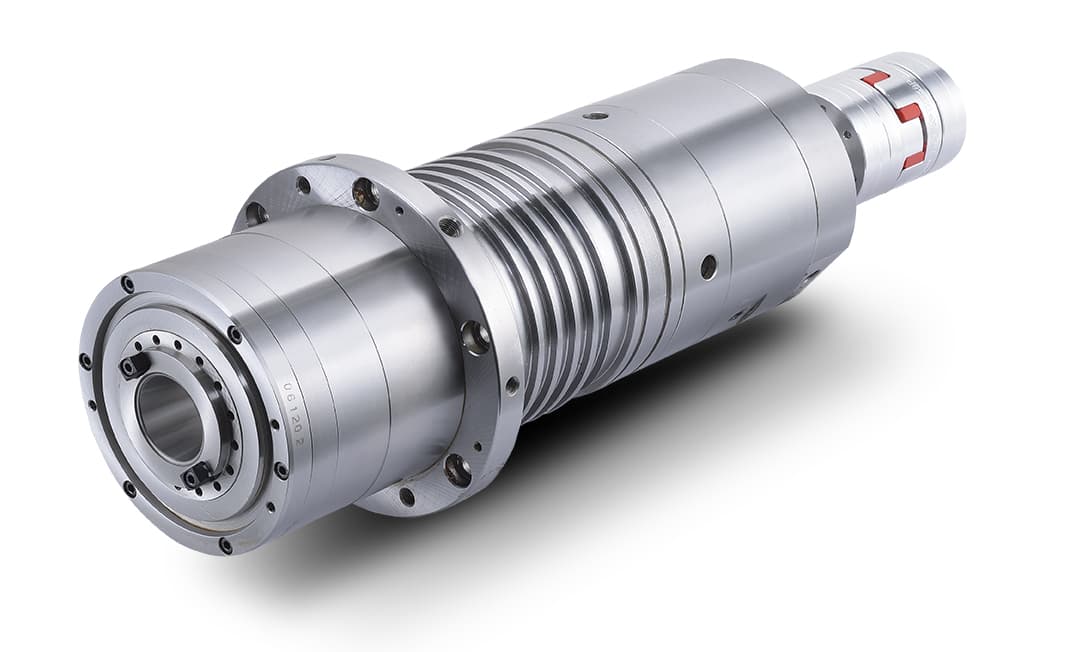

• O design do eixo YCM IDD fornece potência, velocidade e rigidez necessárias para aplicações de usinagem mais adversas, proporcionando longa vida útil do fuso. • Os rolamentos cerâmicos ajudam a minimizar o calor e proporcionam estabilidade térmica, melhorando o desempenho geral. • Precisão de usinagem. • Potente 17 kW máx. motor de eixo oco – permite a usinagem dos mais difíceis. • Materiais, além de fornecer acabamentos de superfície finos e a capacidade de somar. • CTS 20 bar (1.000 psi) refrigerante através do fuso (CTS) facilmente.

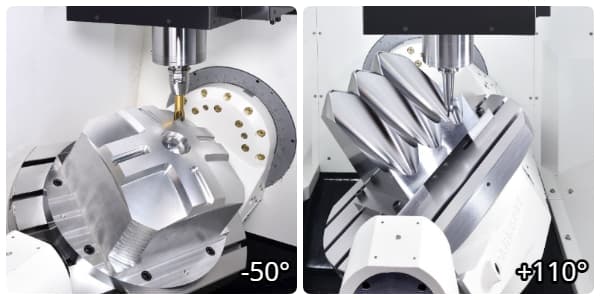

• Encoders rotativos de alta precisão no B e C • Eixos como um recurso padrão, permitindo as mais exigentes precisões de usinagem. • A mesa rotativa/inclinação de 2 eixos durável permite • Usinagem de componentes complexos de 5 eixos. • A mesa rotativa basculante possui um sistema de frenagem hidráulico circular completo que fornece fixação rígida do eixo B/C durante aplicações de usinagem de eixo rotativo fixo.

• Tempo de ferramenta para ferramenta: 1,8 seg. • A porta automática ATC padrão minimiza a entrada de cavacos e refrigerante na área do magazine de ferramentas. • Este design incorpora um motor de caixa de cames do tipo inversor para fácil recuperação do ATC em caso de acidente. O braço de troca de ferramenta é projetado para baixa inércia, permitindo posicionamento preciso e longa vida útil.

• Grandes portas frontais e laterais direitas que permitem fácil acesso e acesso irrestrito. • A porta automática opcional do lado direito pode ser selecionada para combinar com robô, pórtico ou palete, permitindo operação automatizada não tripulada. • O controlador permite um movimento giratório de 145 graus e pode ser operado na frente ou no lado direito da máquina. • A cobertura de teto tipo fole garante a contenção de cavacos e refrigerante. A seção do meio também pode ser facilmente e automaticamente destravada e movida de volta em uma pista ao carregar peças pesadas na mesa com uma ponte rolante. • Fácil acesso do operador ao magazine de ferramentas para troca rápida de ferramentas.

• 4 linhas de bloqueio de refrigerante ao redor do eixo, 2 linhas de bloqueio de refrigerante no lado direito do eixo, corte de jato de ar com 1 linha de bloqueio no lado direito do eixo, pistola de refrigerante e pistola de ar. • Os bicos de refrigeração de chuveiro padrão montados no teto e na sela proporcionam uma ótima remoção de cavacos. • A descarga eficiente de cavacos com ângulo acentuado permite o fluxo de cavacos sem impedimentos para o transportador de cavacos.

• Carregador tipo corrente 40T como padrão. • Ampla seleção de magazine de ferramentas opcional, incluindo 48T / 60T. • O sistema ATC do codificador absoluto rastreia a posição do pote da ferramenta em caso de acidente.

• 5 eixos simultâneos para peças complexas
