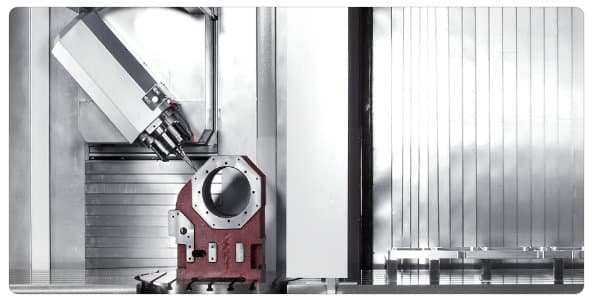

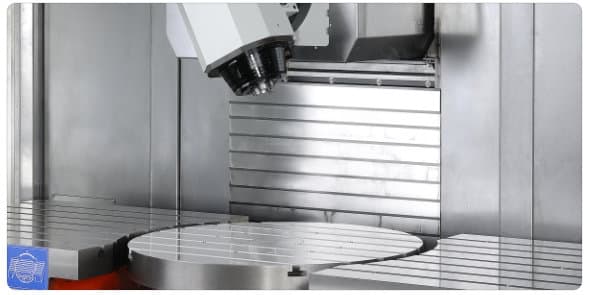

Centro de Usinagem Vertical TCV 3000A-5AX, um equipamento de alto desempenho com design inovador que inclui cabeçote giratório de baixa folga e mesa giratória. Essa máquina foi projetada para atender a todos os seus requisitos de trabalho desafiadores, oferecendo versatilidade, precisão e eficiência incomparáveis. O cabeçote giratório de baixa folga do TCV 3000A-5AX permite uma usinagem altamente precisa e estável em ângulos variados, proporcionando a capacidade de realizar operações complexas e detalhadas. Isso possibilita o usinamento de peças com geometrias intricadas, garantindo resultados superiores e reduzindo a necessidade de retrabalhos. A mesa giratória do TCV 3000A-5AX amplia ainda mais as possibilidades de usinagem, permitindo a rotação da peça durante o processo de trabalho. Essa funcionalidade é essencial para a usinagem de superfícies curvas, contornos e furos em múltiplos eixos, possibilitando a produção de peças altamente complexas em uma única configuração. Além disso, o TCV 3000A-5AX é equipado com tecnologia de controle avançada, oferecendo uma interface intuitiva e fácil de usar, que simplifica a programação e monitoramento das operações. Seus recursos também permitem configurações de usinagem em lote, aumentando a produtividade e a eficiência do processo.
Nome do produto | Unidade | TCV3000A-5AX |
|---|---|---|

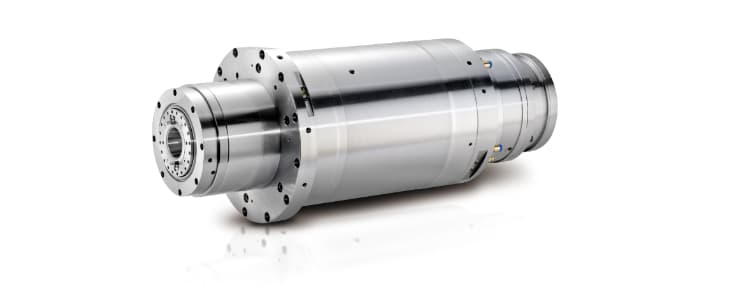

| Fuso | ||
| Velocidade do spindle (op.) | rpm | 12.000 (15.000/16.000 grande torque) |
| Potência do spindle (op.) | kW | 25 (25/50) [HDH] |
| Cone (op.) | BBT40 (HSK-A63) | |
| Curso | ||
| Deslocamento do eixo X | mm | 3.000 |
| Deslocamento do eixo Y | mm | 800 |
| Deslocamento do eixo Z | mm | 800 |
| Distância entre o nariz da árvore e topo da mesa | mm | 0~800 (V); 300~1.100 (H) (0~800 (V); 336~1.136 (H) grande torque) |
| Deslocamento do eixo X trabalhando em 2 áreas | mm | 2x1.100 |
| Mesa | ||
| Tamanho da mesa | mm | 3.500x800 |
| N° T-slot x tamanho x passo | mm | 7x18x100 |
| Máx. peso na mesa | kg | 3.000 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 40/40/40 |
| Avanço de corte | mm/min | 1~10.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 40 (80) |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø76x300 (Ø125x300) |
| Em geral | ||
| Peso da máquina | kg | 24.700 |
