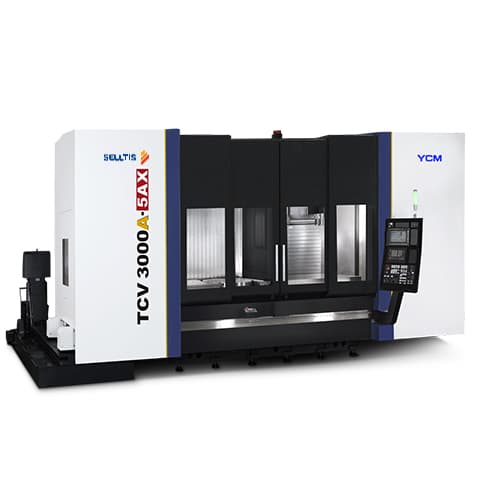

Centro de usinagem vertical de 5 eixos - TCV 3000A-5AX

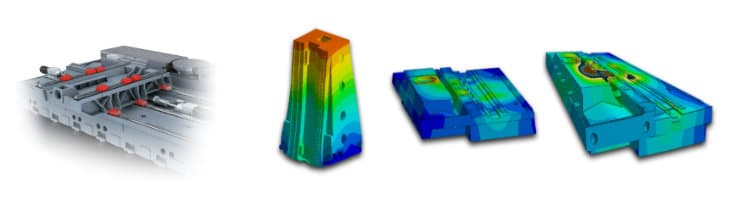

• Projeto de ampla extensão da estrutura da máquina. • Design de coluna móvel de alta eficiência. • A grande coluna e base da máquina delta garantem a mais alta estabilidade. • Com análise FEM. • Com design escalonado e 6 blocos deslizantes no eixo X garantem o movimento axial ultra confiável.

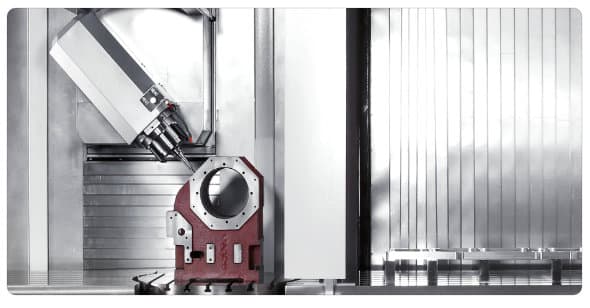

• Grande área de trabalho é ideal para usinagem de peças grandes e longas. • Com a instalação da parede divisória na área de trabalho, tanto peças longas quanto peças complexas podem ser fabricadas na mesma máquina.

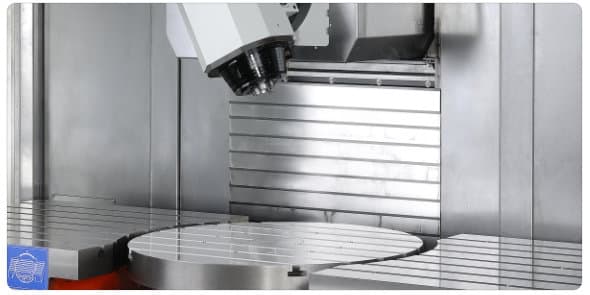

• Máx. velocidade (eixo B): 33,3 rpm • Ângulo de giro (eixo B): ±110° / ±120° (Opção de torque grande) • Máx. velocidade (eixo C): 50 rpm (opção FANUC) / 90 rpm (padrão HEIDENHAIN) • Precisão de posicionamento (eixo C): <10 seg.

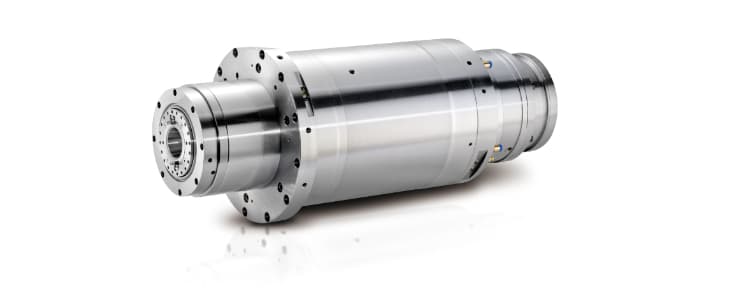

• O fuso interno YCM reduz efetivamente a vibração, proporcionando o melhor desempenho de superfície. Enquanto isso, prolonga a vida útil do fuso e das ferramentas durante o corte pesado. • O cone do fuso de duplo contato BBT40 aumenta muito a precisão da usinagem. • Fuso de até 16.000 rpm, saídas de 50 kW 67 HP e ângulo de giro de 120°, ideal para cortes pesados. (optar.). • Haste da ferramenta: HSK A63 (opcional).

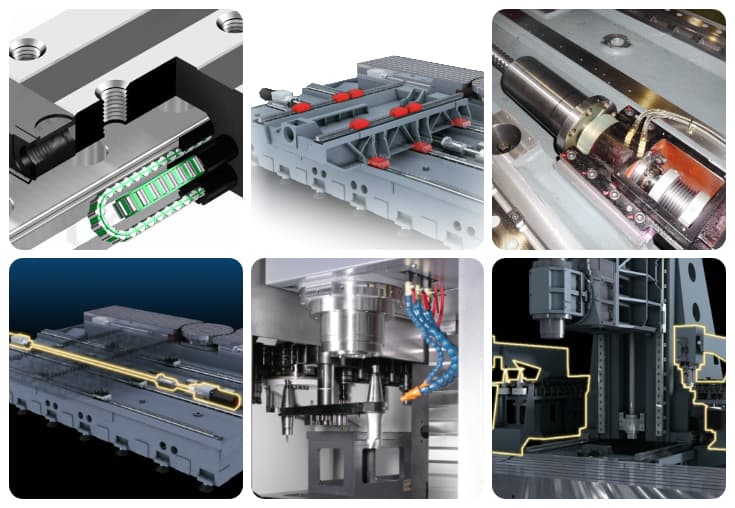

• Guias tipo rolo de alta precisão em 3 eixos • Capaz de atingir um avanço rápido de até 40 m/min. • O design do sistema de resfriamento circulado no eixo X garante temperatura estável e precisão ideal. • Centroide acionado no eixo X para reduzir a vibração durante o movimento. • Sem design de contrapeso no eixo Z que reduz a vibração durante a usinagem e melhora muito a rugosidade da superfície. • Os blocos de guia suportam o magazine de ferramentas para garantir um movimento suave e estável. • Sistema ATC confiável: magazine de ferramentas com 40T. (80T opt.)
