• Guias lineares adotadas para movimento axial rápido e suave.
• Fusos de esferas pré-tensionadas com motores de acionamento direto atingem alto torque e baixa folga.
Máquinas
Centro de usinagem vertical de 5 eixos - NFX 400A
O centro de usinagem vertical de 5 eixos YCM NFX 400A de alto desempenho foi projetado especialmente para peças pequenas e complexas de alta qualidade, principalmente para aplicações aeroespaciais, automotivas, médicas, oficinas, matrizes e moldes. Do desbaste ao acabamento, a NFX 400A permite que a empresa reduza o tempo de configuração e o lead time geral, enquanto aumenta a qualidade da usinagem e melhora a precisão de processos complexos de usinagem.
Especificação Técnica
Nome do produto | Unidade | NFX400A |
|---|---|---|
| Capacidade de usinagem | ||
| Velocidade do spindle (op.) | rpm | 12.000 (12.000/15.000) |
| Potência do spindle (op.) | kW | 18,5 (25/25) |
| Cone (op.) | - | BBT40 |
| Curso | ||
| Deslocamento do eixo X | mm | 650 |
| Deslocamento do eixo Y | mm | 520 |
| Deslocamento do eixo Z | mm | 480 |
| Distância entre o nariz da árvore e o topo da mesa | mm | 70~550 |
| A/C - eixo | ||
| Eixo A | grau | 150° (30°/-120°) |
| Eixo C | grau | 360° |
| Mesa | ||
| Tamanho da mesa | mm | Ø350 |
| N° T-slot x tamanho x passo | mm | 12 |
| Máx. carregar na mesa | kg | 200 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min. | 36/36/36 |
| Avanço de corte | mm/min. | 1~20.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 24 (30/40/60) |
| Peso da ferramenta | kg/pç | 6 |
| Máx. dimensão da ferramenta (S/ferramentas adjacentes) | mm | Ø125x280 |
| Em geral | ||
| Peso da máquina | kg | 6.200 |
Recursos
Movimento axial de alta precisão

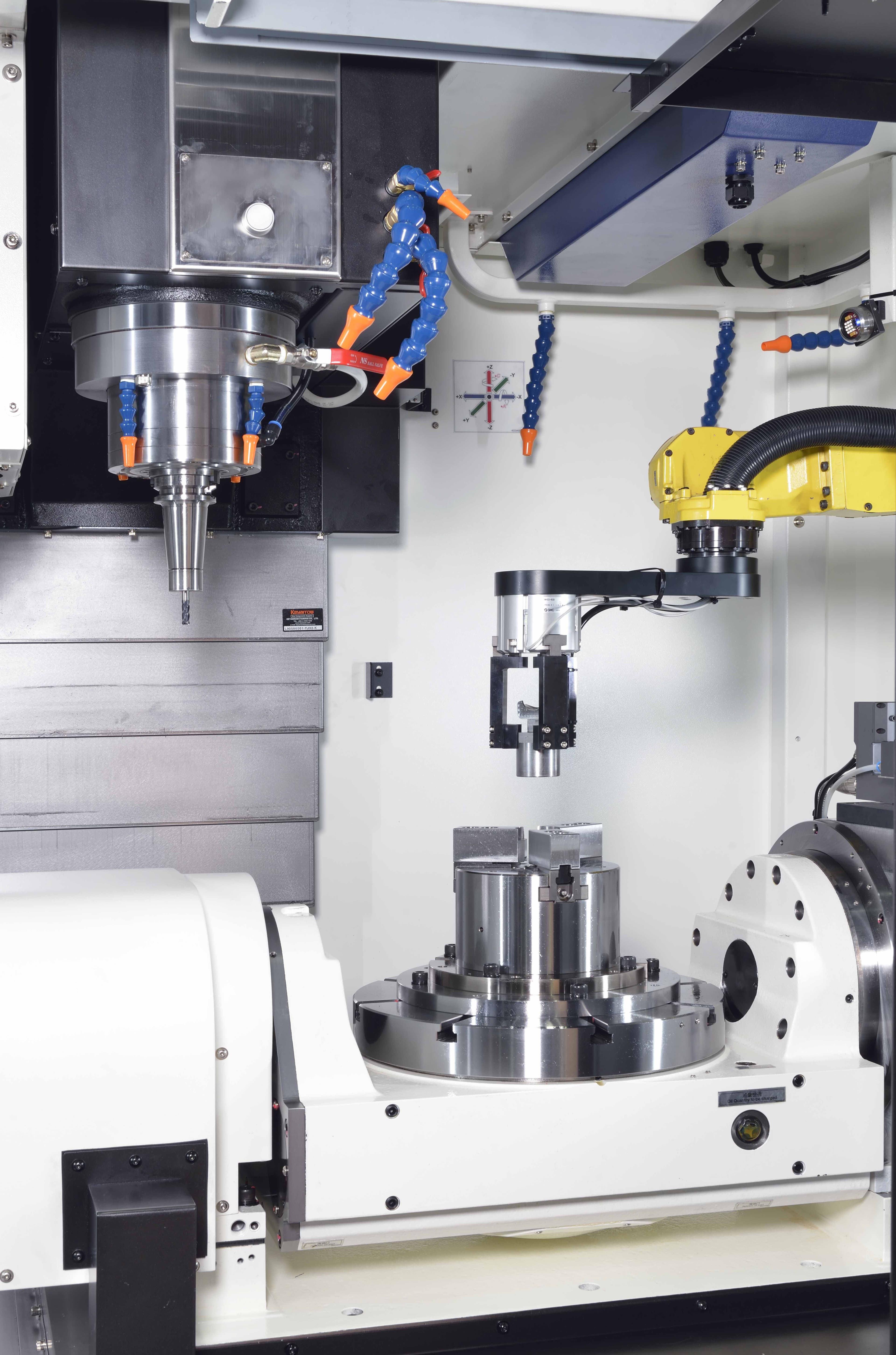

Vantagens de automação
• Aumente a produtividade por meio de usinagem não tripulada.
• Melhorar a qualidade e confiabilidade dos produtos.
• Reduza o tempo de espera sem cortes ou altere.

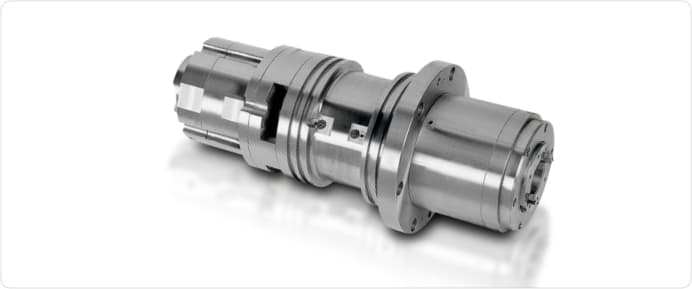

Eixo IDD PLUS interno
• Fuso IDD PLUS de 12.000 rpm autofabricado YCM.
• Máx. Potência do fuso Fuso de 22 kW, 15.000 rpm (opcional) para usinagem de alta potência e alta velocidade.
• O projeto do sistema de resfriamento no assento do motor do fuso, eixo e rolamento oferece capacidade de usinagem mais confiável.
• Sistema de lubrificação micro óleo-ar (opcional).
• Mola de disco helicoidal confiável.
• Projeto de contato simultâneo de cone e flange.
• O projeto do fuso BBT40 com contato de superfície dupla do fuso e do cone garante maior vida útil da ferramenta e excepcional rigidez de corte com alta precisão.

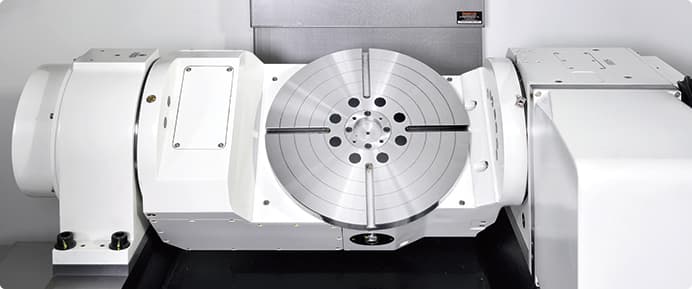

Mesa rotativa do eixo A/C
• 150˚(+30˚/ -120˚) O ângulo de inclinação do eixo A aumenta a capacidade de usinagem.
• A superfície da mesa rotativa está no mesmo nível da linha central do 5º eixo para garantir a precisão da usinagem.
• Tamanho de mesa de ø350 mm (ø13,8") com design de furo de passagem de mesa de ø50 mm (ø1,97").
• Máx. Dimensões da peça de trabalho ø400 x 310 mm (ø15,8" x 12,2") .
• 6 Preparação da tubulação para fixação (Pressão do ar x 2 + Hidráulica x 4).
Projeto de estrutura corporal de alta rigidez
• Coluna extra larga e design de base para garantir o melhor suporte e rigidez de corte.
• A fundição MEEHANITE® de alta qualidade e robusta mantém a precisão ideal.

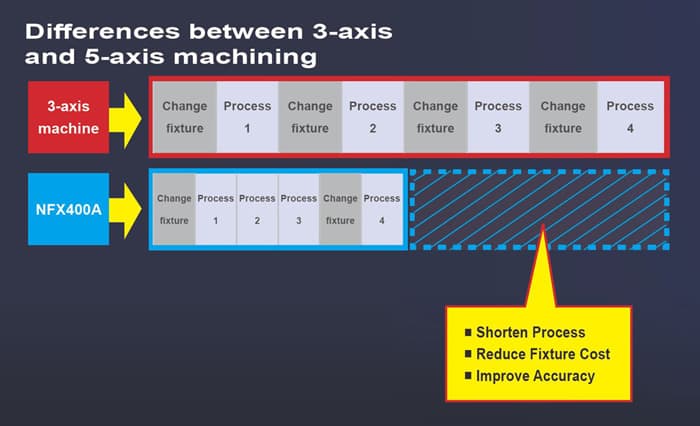

Vantagens da usinagem de 5 eixos
• Melhore a precisão, qualidade e eficiência da usinagem de superfícies 3D.
• Reduza o comprimento da ferramenta e aumente a rigidez para obter uma qualidade de usinagem superior.
• Corte com a barriga e a borda da ferramenta para aumentar a vida útil da ferramenta.
• Reduza o erro de fixação e diminua o tempo de carregamento/carregamento da peça de trabalho.
• Economiza o custo de fabricação para os custos de fixação e eletrodo.
• Reduz o processo de usinagem, custo de usinagem, melhorando a produtividade.

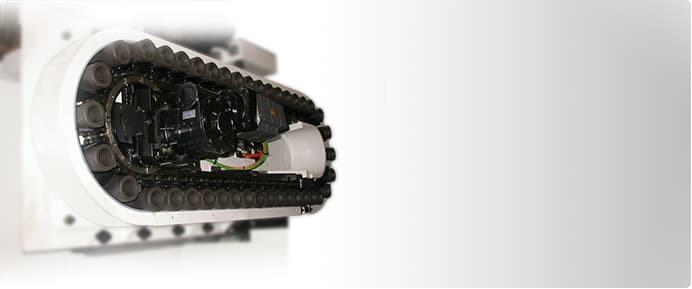

Revista de ferramentas
• Tipo de disco 24T (opcional 30T).
• 40 / 60 / 90 / 120T (opcional) Tipo de corrente.
• O design da porta ATC é padrão que evita a entrada de refrigerante e cavacos no magazine de ferramentas.
