• O fuso motorizado integrado reduz a vibração durante a usinagem de alta velocidade e garante a vida útil do fuso.
• A velocidade máxima do fuso de 10.000 rpm com saída de 45 kW oferece torque de 623 Nm.
• A micro lubrificação óleo-ar para rolamentos angulares de esferas de cerâmica prolonga a vida útil do fuso.
• O sistema de refrigeração da camisa de óleo circulado minimiza a deformação térmica, garantindo alta precisão.
Máquinas
Centro de usinagem horizontal - NH 630B
Centro de Usinagem Horizontal NH 630B: Precisão e Desempenho de Última Geração! O Centro de Usinagem Horizontal NH 630B é a escolha ideal para empresas que buscam o mais alto nível de precisão e desempenho em suas aplicações de usinagem. Equipado com a tecnologia de acionamento duplo de última geração e um design estrutural excepcionalmente rígido, o NH 630B foi projetado para atender às demandas mais exigentes de alta precisão. Uma das principais vantagens dessa máquina é a capacidade de executar aplicações de usinagem multifacetadas, o que resulta em uma redução significativa no tempo de fixação e usinagem. Isso significa maior eficiência e produtividade em sua linha de produção, permitindo que você alcance seus objetivos de fabricação com maior rapidez. A precisão é o coração do NH 630B. Com seu sistema de acionamento duplo de última geração, você pode contar com resultados consistentes e confiáveis em cada usinagem realizada. Seus componentes estruturais rígidos garantem a estabilidade necessária para alcançar tolerâncias extremamente apertadas, eliminando retrabalhos e desperdícios de material. Além disso, o NH 630B foi projetado com foco na eficiência operacional, proporcionando uma experiência de uso suave e intuitiva para sua equipe. Com uma interface amigável e recursos avançados de automação, você poderá maximizar sua produtividade sem comprometer a qualidade do trabalho. Não importa se você está trabalhando com peças complexas ou projetos de alta precisão, o Centro de Usinagem Horizontal NH 630B está pronto para superar seus desafios de usinagem. Ele oferece o melhor da tecnologia e da engenharia, permitindo que você alcance novos patamares em suas operações. Prepare-se para elevar o nível de suas aplicações de usinagem com o Centro de Usinagem Horizontal NH 630B. Precisão, desempenho e confiabilidade em uma única máquina de alto padrão. Contate-nos agora mesmo e leve sua produção a um novo nível!
Especificação Técnica
Nome do produto | Unidade | NH630A |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 10.000 (8.000) |
| Potência do spindle (op.) | kW | 45 (55) |
| Cone (op.) | BBT50 (CAT) | |
| Curso | ||
| Deslocamento do eixo X | mm | 1.050 |
| Deslocamento do eixo Y | mm | 850 |
| Deslocamento do eixo Z | mm | 850 |
| Distância entre o centro do spindle e o topo da mesa | mm | 100~950 |
| Distância entre o nariz do spindle e o centro da mesa | mm | 150~1.000 |
| Mesa | ||
| Tamanho da mesa | mm | 630x630 |
| Máx. peso na mesa | kg | 1.200 |
| Máx. dimensões de trabalho | mm | Ø1.100x1.000 |
| Altura do topo da mesa ao chão | mm | 1.325 |
| Ângulo de indexação da mesa (opcional) | ° | 1° (0,001°) |
| Horário APC | seg | 12 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 60/60/60 (40/40/40) |
| Avanço de corte | mm/min | 1~30.000 (1~20.000) |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 40 (60/120) |
| Peso da ferramenta | kg/pç | 25 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | 40T/60T/120T: Ø125x500 (Ø250x500) |
| Em geral | ||
| Peso da máquina | kg | 24.000~25.500 |
Recursos
Fuso motorizado embutido de alto desempenho
Sistema central de descarte de chips
• O design de remoção de cavacos garante que os cavacos caiam diretamente no transportador.
• Os sem-fins de cavacos duplos são utilizados para remoção eficiente de cavacos.
• Os sem-fins de cavacos duplos são utilizados para remoção eficiente de cavacos.
• Bomba de refrigerante para serviço pesado.

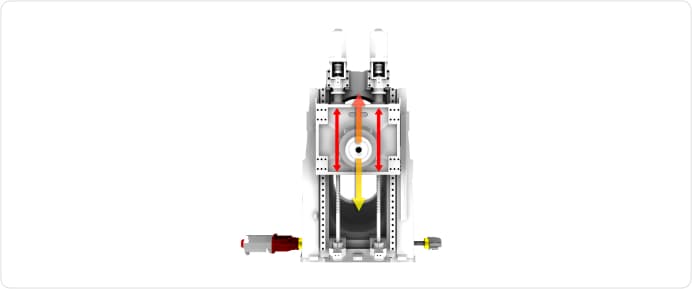

Sistema de acionamento duplo de eixo Y
• O cabeçote é acionado no centro de gravidade para minimizar a vibração. O projeto de acionamento duplo restringe a vibração e oferece capacidade de usinagem de alta velocidade e alta qualidade, aumentando o desempenho da máquina e a vida útil da ferramenta.
Troca automática de ferramenta confiável
• O magazine de ferramentas acionado por servomotor reduz o tempo de busca da ferramenta.
• Braço de troca de ferramenta curto com design de baixo momento de inércia.
Espaço de usinagem de alta capacidade
• ø1.100 mm x 1.000 mm maior envelope de trabalho dentro de sua categoria.
• Capacidade máxima de carga de 1.200 kg em cada pallet.

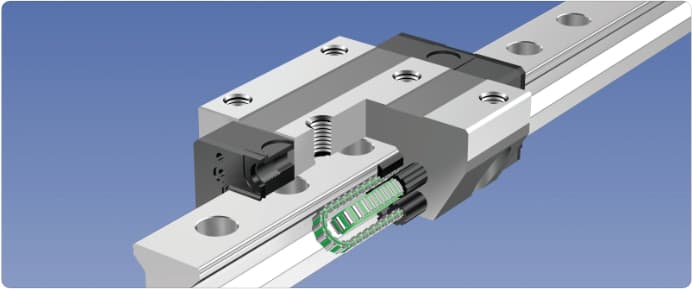

Guias de rolos de alta rigidez
• As guias de rolos de grandes dimensões aumentam a rigidez e a precisão.
• Fusos de esferas pré-tensionadas acionadas por servo AC de alta dinâmica, oferecendo altas qualidades de controle.
• 60m/min. o avanço rápido aumenta a eficiência da usinagem.
Projeto estrutural de alta rigidez
• Base em T de uma peça com construção de nervuras para rigidez sem precedentes.
• O cabeçote do fuso é feito de uma peça fundida para garantir a rigidez e a precisão do corte durante a usinagem de longo período.

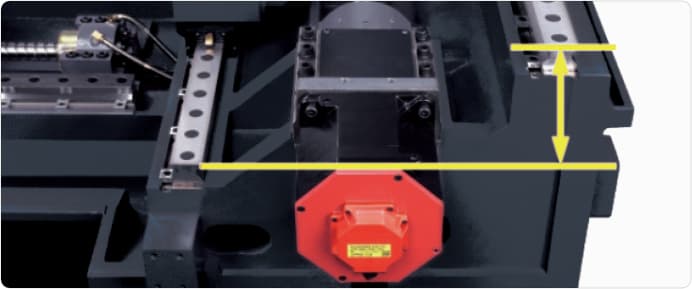

• Projeto de fundições escalonadas no eixo X para aumentar a rigidez de corte.
• Design de coluna de parede dupla para eliminar possíveis deformações térmicas.
Troca automática de pallet
• Mudança de palete em 12 segundos.
• Servomotor acionado.
• Design estrutural simples, movimento rápido e confiável e fácil manutenção.

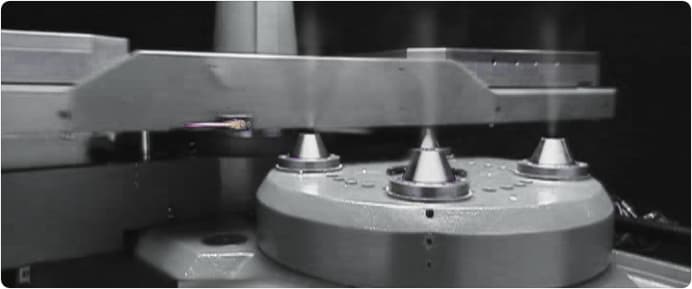

Mesa rotativa de eixo B de alta precisão
• Freio a disco com sistema de fixação amortecido.
• Sistema interno de indexação de paletes de alta precisão.
• Sistema de indexação de paletes de jato de ar de descarga.
