• Servo motor de troca de palete de 11 segundos acionado.
• Velocidade máxima de rotação da mesa: 22,2 rpm/min
Máquinas
Centro de usinagem horizontal - NH 500A

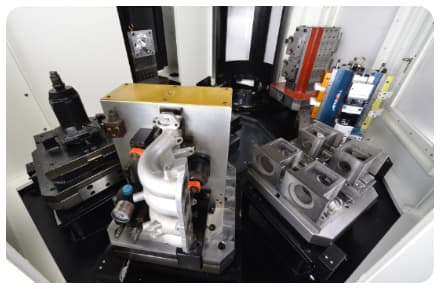

Centro de Usinagem YCM NH 500A: Eficiência e Precisão para sua Produção em Massa! O Centro de Usinagem YCM NH 500A é a solução perfeita para empresas que buscam alcançar alta eficiência e precisão na usinagem multifacetada e furação de peças. Com seu gabarito/fixação torre, este equipamento inovador simplifica o processo de carga e descarga, otimizando a produtividade da sua linha de produção. A principal vantagem do NH 500A é a capacidade de realizar a usinagem de múltiplas peças simultaneamente, resultando em uma redução significativa no tempo de processamento. Esse recurso é ideal para produção em massa de peças da caixa de transmissão, cabeçote, peças da válvula e componentes da bomba. Além disso, a precisão excepcional do YCM NH 500A garante a qualidade superior das peças produzidas, eliminando retrabalhos e reduzindo desperdícios de matéria-prima. Isso se traduz em economia de custos e maior confiança no resultado final. Sua empresa poderá contar com um processo de usinagem confiável e consistente, graças à tecnologia de ponta embarcada no YCM NH 500A. Sua equipe de produção terá à disposição um equipamento que oferece a combinação perfeita entre desempenho, confiabilidade e facilidade de operação. O YCM NH 500A é a escolha certa para aumentar a produtividade, reduzir os tempos de ciclo e elevar a qualidade das peças usinadas. Prepare-se para alcançar novos patamares em sua produção com o Centro de Usinagem YCM NH 500A!
Especificação Técnica
Nome do produto | Unidade | NH500A |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 15.000 (20.000) |
| Potência do spindle (op.) | kW | 37 (22,5) |
| Cone (op.) | BBT40 | |
| Curso | ||
| Deslocamento do eixo X | mm | 800 |
| Deslocamento do eixo Y | mm | 730 |
| Deslocamento do eixo Z | mm | 800 |
| Distância entre o centro do spindle e o topo da mesa | mm | 50~780 |
| Distância entre o nariz do spindle e o centro da mesa | mm | 150~950 |
| Mesa | ||
| Tamanho da mesa | mm | 500x500 |
| Máx. peso na mesa | kg | 500 |
| Máx. dimensões de trabalho | mm | Ø880x1.000 |
| Altura do topo da mesa ao chão | mm | 1.150 |
| Horário APC | seg | 11 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 60/60/60 |
| Avanço de corte | mm/min | 1~40.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 60 (120) |
| Peso da ferramenta | kg/pç | 10 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø80x400 (Ø160x400) |
| Em geral | ||
| Peso da máquina | kg | 13.490~31.200 |
Recursos

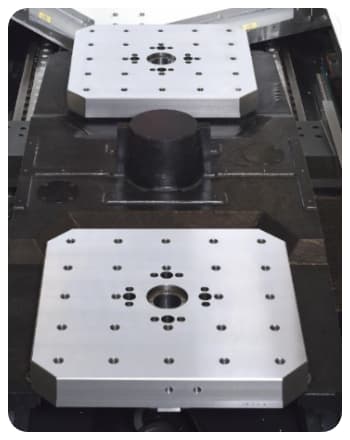

Troca automática de pallets

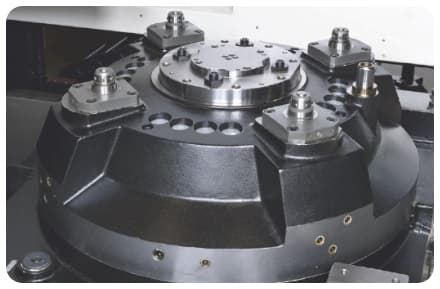

Sistema confiável de indexação de pallets
• Cone cônico de contato com flange com excelente poder de fixação e alta precisão de posicionamento de paletes.

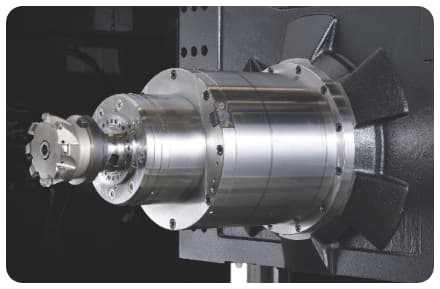

Fuso motorizado embutido de alto desempenho (opcional)
• O máx. velocidade do fuso atinge até 20.000 rpm com saída de 22,5 kW fornece torque de 61 Nm.
• A micro lubrificação óleo-ar para rolamentos angulares de esferas de cerâmica prolonga a vida útil do fuso.
• O sistema de refrigeração da camisa de óleo circulado minimiza a deformação térmica, garantindo alta precisão.
• A fácil substituição da unidade do fuso reduz o tempo de manutenção.
Projeto estrutural de alta rigidez

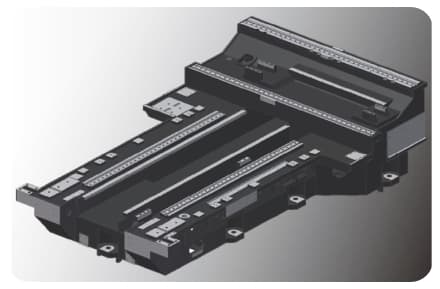

• Estrutura de base tipo T de uma peça com construção de nervuras para rigidez sem precedentes.
• Design de coluna de parede dupla para aumentar a rigidez e a durabilidade.
• Análise FEM adotada para design leve para melhorar o valor G que pode prolongar a vida útil do fuso de esferas e reduzir o consumo de energia.

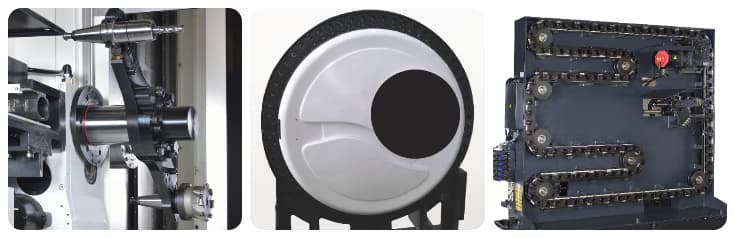

Troca de ferramenta automática confiável
• Leva 2 segundos para completar um ciclo de troca de ferramenta para ferramenta.
• A velocidade ATC é programável em alta e baixa velocidade.
• Compartimento de ferramentas acionado por servo motor.
• 60T para magazine de ferramentas tipo disco (padrão).
• 120T para tipo de corrente (opcional).

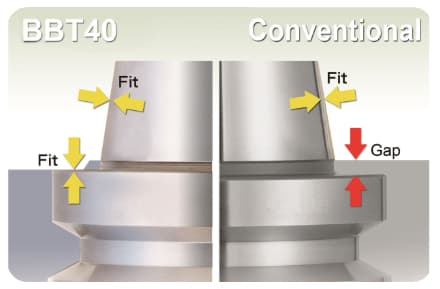

Cone do eixo de contato duplo BBT40
• Equipado com contato duplo BBT para melhorar a capacidade de corte e precisão, também aumenta a vida útil do fuso e da ferramenta.

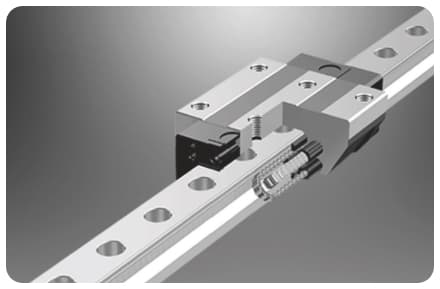

Todas as guias do tipo rolo
• Os eixos XYZ são equipados com guias de roletes para aumentar a rigidez e a precisão.
• Fusos de esferas pré-tensionador acionados por servo AC de alta dinâmica, oferecendo altas qualidades de controle.
Sistema de seis pallets de alta eficiência para necessidades flexíveis de produção (opcional)

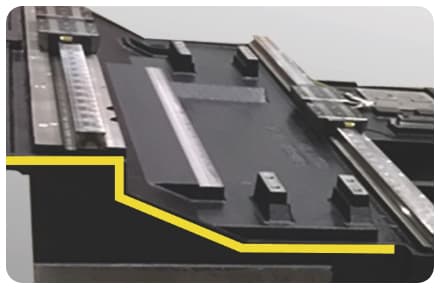

Design escalonado no eixo X
• Duas guias do eixo X são posicionadas em diferentes alturas para aumentar o movimento axial rápido estável e confiável.
• O design compacto da coluna é capaz de alcançar maior aceleração e desempenho.
Projeto de eixo otimizado
• Refrigeração através do sistema do fuso: 20 bar (padrão) / 70 bar (opcional).
• Vedação de ar do eixo protegida.
• Projeto de proteção do labirinto.
Poderoso eixo IDD

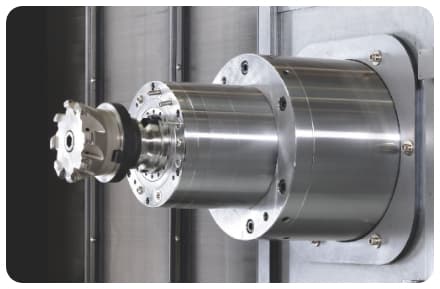

• O design padrão do fuso IDD, fácil de manter 15.000 rpm máx. velocidade do fuso com saída de 37 kW fornece torque de 244 Nm.
• O poderoso fuso utiliza rolamentos de esferas de cerâmica de alta precisão.
• O sistema de refrigeração do óleo do eixo minimiza efetivamente a deformação térmica.
