• Mancais de fuso de cerâmica para usinagem de alta velocidade, apresenta baixo coeficiente de expansão térmica e excelente desempenho de rigidez.
• Os diâmetros internos dos rolamentos do fuso, ø100 mm ø3,94", atendem aos requisitos de corte pesado.
• Fuso padrão de acionamento direto isolado (IDD) de 6.000 rpm com cone BBT50, oferece excelente potência de saída.
• O enrolamento de alta-baixa velocidade executa 36 kgf-m 260,39 lb-ft e excelente capacidade de corte.
Máquinas

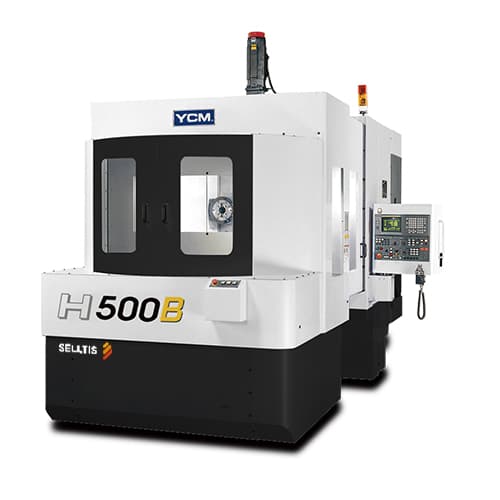

Centro de usinagem horizontal - H 500B
Os centros de usinagem horizontais são especialmente desenvolvidos para indústrias de usinagem de alta eficiência; peças automotivas como caixa de transmissão, blocos de motor, válvulas e bombas, e moldes de média ou grande precisão. Os fundidos MEEHANITE® reforçados e de alta qualidade são a base de precisão. Várias configurações de fuso e modulares e refrigeração através do fuso atendem a diferentes requisitos de usinagem. A estrutura axial acionada diretamente dos fusos de esferas pré-tensionadas garantem o alto nível de precisão e confiabilidade. O mecanismo ATC é da mais alta confiabilidade, e o APC amplamente adotado apresenta a flexibilidade e automação da solução de usinagem.
Especificação Técnica
Nome do produto | Unidade | H500B |
|---|---|---|
| Fuso | ||
| Velocidade do spindle (op.) | rpm | 6.000 (10.000) |
| Potência do spindle (op.) | kW | 22 |
| Cone (op.) | BBT50 | |
| Curso | ||
| Deslocamento do eixo X | mm | 700 |
| Deslocamento do eixo Y | mm | 650 |
| Deslocamento do eixo Z | mm | 650 |
| Distância entre o centro do spindle e o topo da mesa | mm | 50~700 |
| Distância entre o nariz do spindle e o centro da mesa | mm | 150~800 |
| Mesa | ||
| Tamanho da mesa | mm | 500x500 |
| Máx. peso na mesa | kg | 600 |
| Máx. dimensões de trabalho | mm | Ø800x760 |
| Altura do topo da mesa ao chão | mm | 1.250 |
| Ângulo de indexação da mesa (opcional) | ° | 1° (5°~0,001°) |
| Horário APC | seg | 10 |
| Velocidade de avanço | ||
| Avanço rápido X/Y/Z | m/min | 40/40/40 |
| Avanço de corte | mm/min | 1~20.000 |
| ATC | ||
| Capacidade do magazine de ferramentas (op.) | T | 40 (60/80) |
| Peso da ferramenta | kg/pç | 20 |
| Máx. dimensão da ferramenta (s/ferramentas adjacentes) | mm | Ø125x400 (Ø240x400) |
| Em geral | ||
| Peso da máquina | kg | 17.650 |
Recursos
Projeto de eixo de alta velocidade e alta precisão
Construção de alta rigidez com alta velocidade de avanço

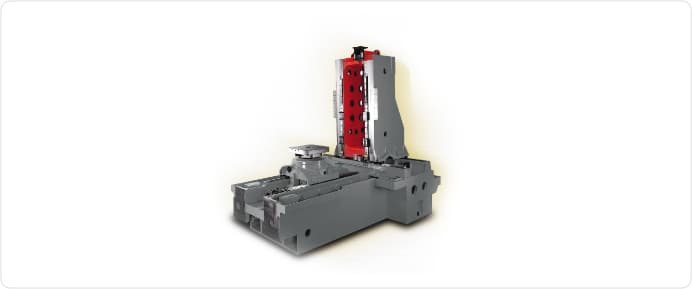

• O design da coluna móvel, a base de suporte de 3 pontos reforçada e a coluna projetada com estrutura de parede dupla sustentam a máxima rigidez, nível de precisão e durabilidade da máquina.
• O projeto de transmissão direta em todos os 3 eixos e fusos de esferas pré-tensionadas garantem rigidez de movimento e precisão de usinagem.
• Implante guias de movimento linear de alta precisão, garanta excelente desempenho de usinagem e vida útil com baixo atrito, alta rigidez, alta velocidade e força de amortecimento ideal. O avanço rápido é de 40 m/min. (X/Y/Z), e 20 m/min. para máx. avanço de corte.
Mecanismo ATC rápido e confiável

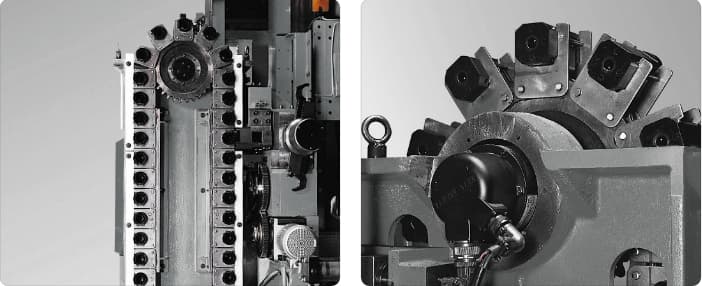

• O braço ATC de rolete-volta, paralelo ao eixo do design de passo curto, torna o ATC rápido e confiável; leva apenas 2,9 segundos.
• O magazine é precisamente indexado e acionado por servo motor para operações eficientes.
Alta precisão, o grampo de potência APC aumenta a flexibilidade e a eficiência

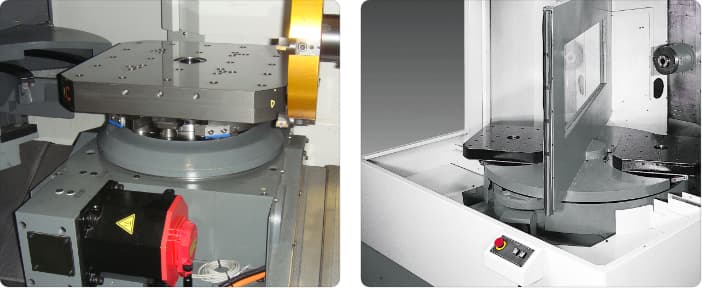

• O design compacto e inteligente de troca de paletes rotativos com suporte exclusivo e reforçado para trilhos garante o APC preciso, rápido e confiável.
• A palete é rápida (no eixo Z) para fazer o APC, a porta giratória é girada rapidamente junto com o APC, o que leva apenas 10 seg.
• A embreagem de posição de tamanho grande ø450 mm ø17,72" é implantada, juntamente com o pino cônico em posicionamento preciso, suporta fortemente a mesa e atende às necessidades rígidas de usinagem.
• O pallet opcional de 4º eixo de alimentação contínua de 0,001° com design de engrenagem dupla quente é livre de folga e de fácil manutenção.
