• O pré-instalador automático de ferramentas opcional reduz o tempo de configuração, minimizando os cortes de desnatação e inserindo os deslocamentos da ferramenta.
Máquinas
Centro de torneamento CNC - TC-46M/3200
Torno CNC TC-46M/3200: Desempenho Superior para Usinagem Pesada! Obtenha desempenho superior na usinagem pesada com o Torno CNC TC-46M/3200. Dotado de uma placa de 15" (18"/21") polegadas e design de barramento inclinado de 45°, esse torno oferece força, precisão e confiabilidade excepcionais para lidar com os mais desafiadores projetos. Sua construção robusta, com caixa engrenada e spindle de alto torque, assegura a durabilidade necessária para suportar trabalhos industriais rigorosos. Essa máquina é especialmente indicada para setores como construção, mineração, energia e fabricação de equipamentos pesados. Com um deslocamento do eixo Z de 3.200mm, o TC-46M/3200 proporciona uma área de trabalho espaçosa para a usinagem eficiente de peças de grande porte. Eixos de transmissão, componentes para equipamentos de construção e peças para a indústria de óleo e gás são apenas alguns exemplos do que essa máquina versátil pode produzir. A interface amigável do TC-46M/3200 facilita a operação e programação, permitindo que sua equipe aproveite todo o potencial da máquina com eficiência e segurança. Além disso, seus recursos avançados e controle reduzem o tempo de setup e aumentam a produtividade geral de suas operações industriais.
Especificação Técnica
Nome do produto | Unidade | TC-46M/3200 |
|---|---|---|
| Capacidade de usinagem | ||
| Máx. diâmetro torneável | mm | Ø730 |
| Máx. comprimento torneável | mm | 3.111 |
| Eixo principal | ||
| Tamanho da placa | pol. | 15" (18"/21") |
| Nariz da árvore | - | A2-11 |
| Diâmetro de passagem no spindle | mm | Ø130 |
| Diâmetro de passagem no tubo de tração | mm | Ø117 |
| Velocidade do spindle | rpm | 1.800 rpm (15")/1.600 rpm (18")/1.200 rpm (21") |
| Velocidade do eixo C | rpm | 50 |
| Sub-eixo | Curso | ||
| Deslocamento do eixo X | mm | 415 (365+50) |
| Deslocamento do eixo Z | mm | 3.200 |
| Velocidade de avanço | ||
| Avanço rápido do eixo X / avanço de corte | m/min / mm/min | 16/1~10.000 |
| Avanço rápido do eixo Z / avanço de corte | m/min / mm/min | 12/1~10.000 |
| Motor | ||
| Motor do eixo principal | kW | 30/37 |
| Torre | ||
| Tipo de torre | - | Torre de potência radial (servo rotação, fixação hidráulica) |
| Capacidade da torre (opcional) | - | 12T (BMT85) |
| Velocidade do motor da ferramenta acionada | rpm | 100~3.000 |
| Torque do motor da ferramenta acionada | kgf/m | 13 |
| Balanço sobre a torre | mm | Ø890 |
| Contra ponto | ||
| Ponto | - | MT-5 |
| Curso | mm | 3.015 |
| Em geral | ||
| Peso da máquina | kg | 15.500 |
Recursos
Pré-instalador automático da ferramenta. Redução do tempo de configuração (opcional)

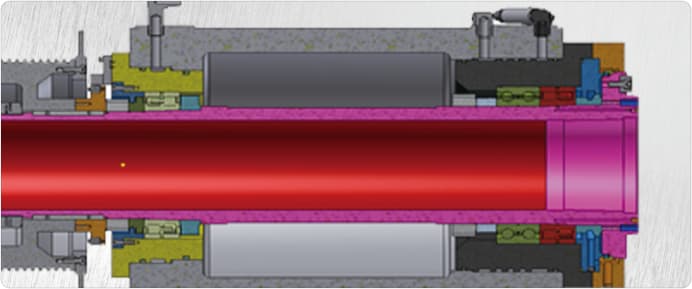

Rolamento dianteiro extra grande
• O diâmetro interno extra grande do rolamento dianteiro é de ø180 mm para garantir a capacidade de corte de serviço pesado.
• Máx. furo através do diâmetro do fuso é ø130 mm.
• Máx. furo através da barra de tração é ø117 mm.
Sistema central de lubrificação
• As guias deslizantes do eixo X/Z e dos fusos de esferas são lubrificadas. O alarme embutido ocorrerá quando o óleo de lubrificação for insuficiente.

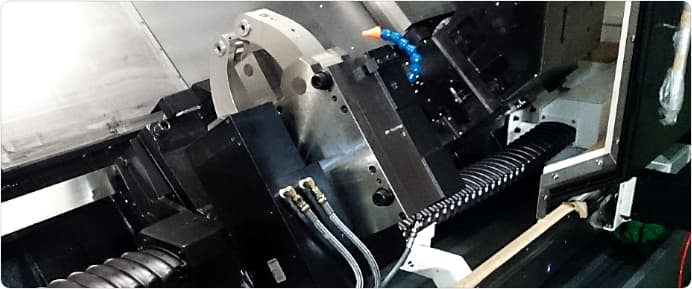

Estoque de cauda programável
• A pena fixa MT-5 com centro vivo é padrão, a pena rotativa de alta rigidez com centro morto é opcional.
• Cabeçote traseiro usando cilindro duplo para fixar as guias para evitar derrapagem do cabeçote traseiro durante a usinagem. Usando a barra de conexão hidráulica para conectar o cabeçote traseiro e o carro durante o posicionamento do cabeçote traseiro para economizar esforço e tempo.
Orifício grande através do projeto (opcional)
• Fuso A2-15 de furo grande para mandril flexível 15"/18"/21"/24", furo através do fuso ø182 mm ø7,17".

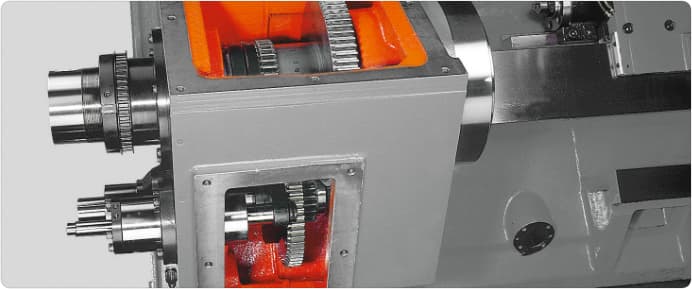

Eixo de engrenagem de duas velocidades e resfriamento de cabeçote
• Espiga do eixo/Caixa de engrenagens com sistema de refrigeração a óleo para excelente estabilidade térmica.
• Potência do motor do fuso 30/37 kW 40/50 HP com caixa de engrenagens de 2 velocidades.
• Máx. torque380 kgf/m.
• Eixo C com codificador rotativo para alto posicionamento de 0,001 grau para fornecer excelente precisão de fresagem.
Produção de peças grandes
• Com anos de experiência, combinando tecnologia e instalações avançadas, a YCM desenvolveu com sucesso Centros de Torneamento CNC altamente rígidos, TC-46M. O TC-46M é especialmente projetado para produzir peças grandes com alta precisão, adequado para válvulas e componentes hidráulicos, construção naval, automóveis, construção e indústrias de energia. Além disso, o TC-46M está equipado com eixo C e torre motorizada que oferece uma ampla gama de funções de fresamento complexas.

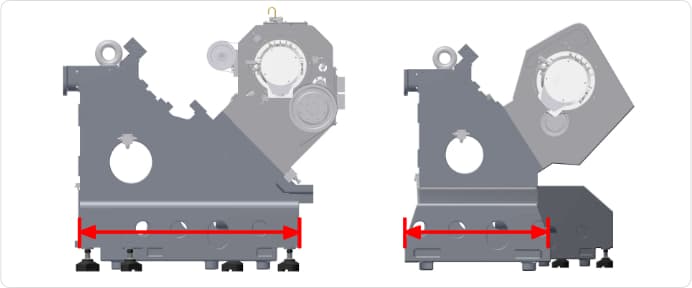

Projeto de estrutura rígida
• A estrutura de fundição MEEHANITE® através da análise FEM para tubo de torque de uma peça e cama inclinada de 45 graus garante a melhor rigidez e elimina a distorção de fundição.
• O design do eixo Z com uma distância extra larga de 620 mm entre as guias oferece a mais alta rigidez.
• A base da caixa de 950 mm é adequada para usinagem pesada e remoção de cavacos poderosa.
Movimento mais suave do eixo X, evitando a queda da torre
• O cilindro de equilíbrio hidráulico no eixo X garante o movimento axial mais suave e o sistema de freio evita que a torre caia quando a energia é desligada repentinamente.
• Com o design de porcas duplas, os fusos de esferas no eixo X/Z proporcionam a mais alta rigidez.
• A embreagem de segurança opcional desmontará o fuso de esferas do motor para proteger o fuso de esferas durante uma colisão.
• YCM

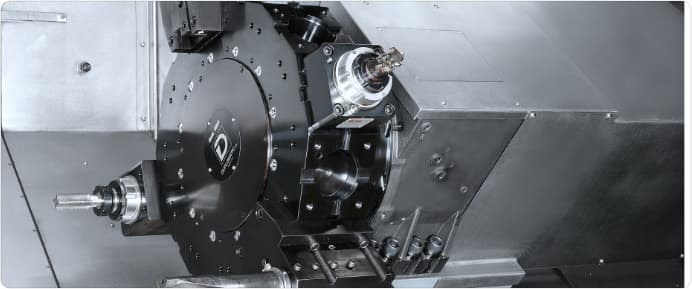

Torre motorizada rápida e confiável
• Capacidade de 12 ferramentas com sistema de ferramentas BMT 85.
• Máx. Potência da ferramenta ativa 15/18,5/22 kW 20/25/30 HP com máx. velocidade 3.000 rpm.
• Torre de servo acionamento para índice de alta velocidade.
• Torre de fixação hidráulica com embreagem grande de 3 peças para corte pesado.
Design de eixo perfeito
• Equipado com ponta de eixo A2-11 e mandril de 15". (pinta de 18"/21"/24" ou acessório personalizado é opcional.)
• O mandril é operado por pedal para maior segurança e facilidade de uso.
• A pressão de fixação pode ser ajustada pela forma e material da peça.
• Rolamento extra grande com excelente rigidez para capacidade de corte pesado.

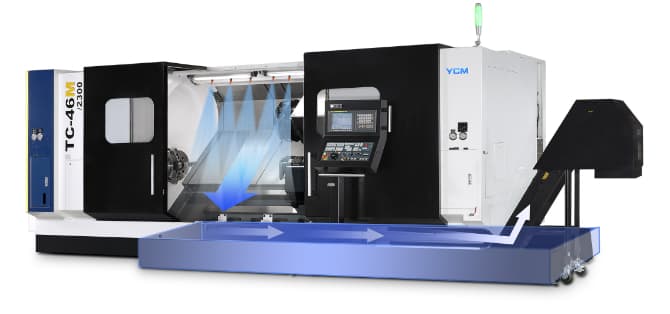

Sistema eficiente de descarte de cavacos
• Com design inclinado e excelente espaço de remoção de cavacos sob o fuso, é mais fácil limpar os cavacos.
• A refrigeração de alta pressão é fornecida para a remoção ideal de cavacos.
• O líquido de arrefecimento do chuveiro do teto remove os cavacos do mandril e da tampa da guia telescópica. (optar.)
