• Equipado com ponta de eixo A2-11 e mandril de 15". (pinta de 18"/21"/24" ou acessório personalizado é opcional.)
• A placa é operada por pedal para maior segurança e facilidade de uso.
• A pressão de fixação pode ser ajustada pela forma e material da peça.
• Rolamento extra grande com excelente rigidez para capacidade de corte pesado.
Máquinas
Centro de torneamento CNC - TC-46/3200
Torno CNC TC-46/3200: Excelência em Usinagem Pesada! Alcance a excelência na usinagem pesada com o Torno CNC TC-46/3200. Equipado com uma placa de 15" (18"/21") polegadas e um design de barramento inclinado de 45°, esse torno oferece desempenho de alto nível para aplicações desafiadoras. Sua construção resistente, com caixa engrenada e spindle de alto torque, garante a durabilidade e confiabilidade necessárias para operações industriais intensas. Esse torno é ideal para setores como construção pesada, metalurgia, geração de energia e fabricação de equipamentos de grande porte. O TC-46/3200 possui um deslocamento do eixo Z de 3.200mm, oferecendo uma área de trabalho ampla para a usinagem eficiente de peças grandes e complexas. Engrenagens, eixos e componentes para máquinas pesadas são apenas algumas das possibilidades que essa máquina versátil oferece. A interface intuitiva do TC-46/3200 facilita a operação e programação, permitindo que sua equipe aproveite ao máximo suas capacidades. Além disso, seus recursos avançados de automação e monitoramento otimizam os processos de produção, reduzindo os tempos de ciclo e aumentando a produtividade geral.
Especificação Técnica
Nome do produto | Unidade | TC-46/3200 |
|---|---|---|
| Capacidade de usinagem | ||
| Máx. diâmetro torneável | mm | Ø750 |
| Máx. comprimento torneável | mm | 3.200 |
| Eixo principal | ||
| Tamanho da placa | pol. | 15" (18"/21") |
| Nariz da árvore | - | A2-11 |
| Diâmetro de passagem no spindle | mm | Ø130 |
| Diâmetro de passagem no tubo de tração | mm | Ø117 |
| Velocidade do spindle | rpm | 1.800 rpm (15")/1.600 rpm (18")/1.200 rpm (21") |
| Sub-eixo | Curso | ||
| Deslocamento do eixo X | mm | 405 (375+30) |
| Deslocamento do eixo Z | mm | 3.200 |
| Velocidade de avanço | ||
| Avanço rápido do eixo X / avanço de corte | m/min / mm/min | 16/1~10.000 |
| Avanço rápido do eixo Z / avanço de corte | m/min / mm/min | 12/1~10.000 |
| Motor | ||
| Motor do eixo principal | kW | 30/37 |
| Torre | ||
| Tipo de torre | - | Servo torre (aperto hidráulico) |
| Capacidade da torre (opcional) | - | 10T (12T) |
| Balanço sobre a torre | mm | Ø982 |
| Contra ponto | ||
| Ponto | - | MT-5 |
| Curso | mm | 3.025 |
| Em geral | ||
| Peso da máquina | kg | 15.500 |
Recursos
Design de eixo perfeito
Estoque de cauda programável
• MT-5 fixa com centro vivo é padrão, a pena rotativa de alta rigidez com centro morto é opcional.
• Cabeçote traseiro usando cilindro duplo para fixar as guias para evitar derrapagem do cabeçote traseiro durante a usinagem. Usando a barra de conexão hidráulica para conectar o cabeçote traseiro e o carro durante o posicionamento do cabeçote traseiro para economizar esforço e tempo.
Design de eixo perfeito

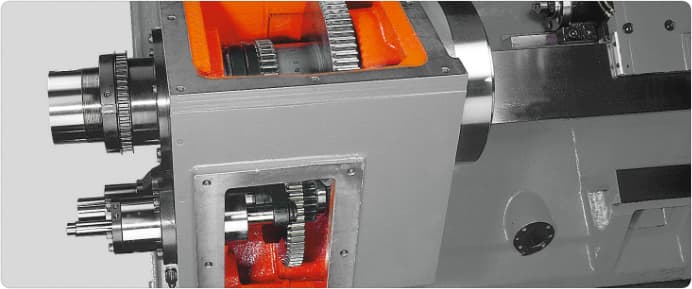

• O poderoso fuso de engrenagem de 4 velocidades é adequado para requisitos de usinagem pesados.

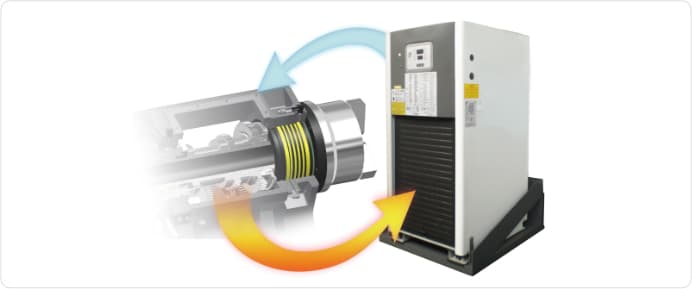

• Refrigerador a óleo para excelente estabilidade térmica.
Design de torre especial
• Equipado com grande torre servo acionada de 10T (12T, opcional) que apresenta indexação rápida da torre (0,9 seg.) e versatilidade de usinagem.

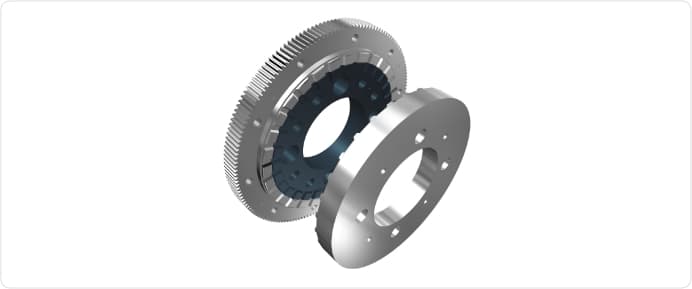

• O grande diâmetro do design de acoplamento curvilíneo de 3 peças oferece força de fixação super rígida de 9.050 kgf-m para garantir corte pesado e precisão a longo prazo.
Produção de peças grandes
• Com anos de experiência, combinando tecnologia e instalações avançadas, a YCM desenvolveu com sucesso Centros de Torneamento CNC altamente rígidos, TC-46. O TC-46 foi especialmente projetado para produzir peças grandes com alta precisão, adequado para válvulas e componentes hidráulicos, construção naval, automóveis, construção e indústrias de energia.
Projeto de estrutura rígida

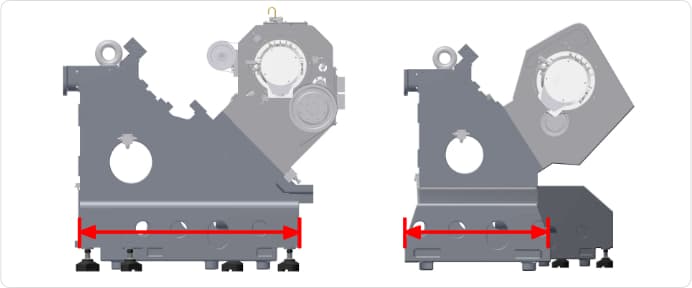

• A estrutura de fundição MEEHANITE® através da análise FEM para tubo de torque de uma peça e cama inclinada de 45 graus garante a melhor rigidez e elimina a distorção de fundição.
• O design do eixo Z com uma distância extra larga de 620 mm entre as guias oferece a mais alta rigidez.
• A base da caixa de 950 mm é adequada para usinagem pesada e remoção de cavacos poderosa.
Movimento mais suave do eixo X, evitando a queda da torre

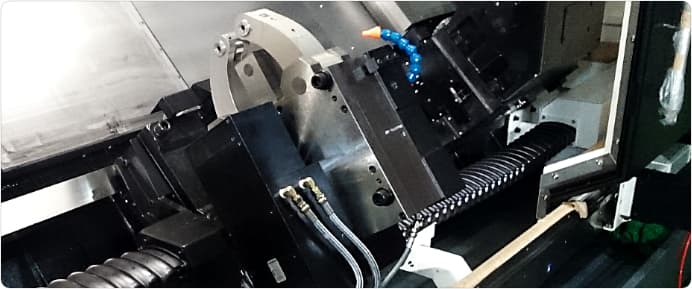

• O cilindro de equilíbrio hidráulico no eixo X garante o movimento axial mais suave e o sistema de freio evita que a torre caia quando a energia é desligada repentinamente.
• Com o design de porcas duplas, os fusos de esferas no eixo X/Z proporcionam a mais alta rigidez.
• A embreagem de segurança opcional desmontará o fuso de esferas do motor para proteger o fuso de esferas durante uma colisão.
Sistema central de lubrificação
• As guias deslizantes do eixo X/Z e dos fusos de esferas são lubrificadas. O alarme embutido ocorrerá quando o óleo de lubrificação for insuficiente.

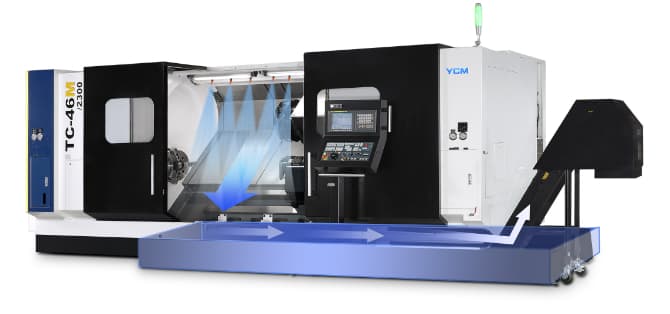

Sistema eficiente de descarte de cavacos
• Com design inclinado e excelente espaço de remoção de cavacos sob o fuso, é mais fácil limpar os cavacos.
• A refrigeração de alta pressão é fornecida para a remoção ideal de cavacos.
• O líquido de arrefecimento do chuveiro do teto remove os cavacos do mandril e da tampa da guia telescópica. (optar.)
Orifício grande através do projeto (opcional)
• Fuso A2-15 de furo grande para mandril flexível 15"/18"/21"/24", furo através do fuso ø182 mm ø7,17".
Pré-instalador automático da ferramenta. Redução do tempo de configuração (opcional)
• O pré-instalador automático de ferramentas opcional reduz o tempo de configuração, minimizando os cortes de desnatação e inserindo os deslocamentos da ferramenta.
Rolamento dianteiro extra grande
• O diâmetro interno extra grande do rolamento dianteiro é de ø180 mm para garantir a capacidade de corte de serviço pesado.
• Máx. furo através do diâmetro do fuso é ø130 mm.
• Máx. furo através da barra de tração é ø117 mm.
