Torno CNC - TC-46/2300

Torno CNC TC-46/2300: Poder e Precisão para a Indústria Pesada! Experimente o poder e a precisão do Torno CNC TC-46/2300, uma máquina desenvolvida para enfrentar os desafios da indústria pesada. Com sua placa de 15" (18"/21") polegadas e design de barramento inclinado de 45°, esse torno oferece desempenho excepcional para trabalhos exigentes. Sua construção robusta, com caixa engrenada e spindle de alto torque, garante a durabilidade e o desempenho necessários para operações industriais intensivas. Essa máquina é especialmente indicada para setores como construção naval, mineração, metalurgia e geração de energia. O TC-46/2300 possui um deslocamento do eixo Z de 2.300mm, oferecendo uma área de trabalho ampla para a usinagem de peças de grande porte e complexidade. Componentes para turbinas, cilindros hidráulicos e eixos de transmissão são apenas algumas das aplicações que podem ser realizadas com eficiência nessa máquina versátil. A interface do TC-46/2300 é projetada para facilitar a operação e programação, tornando a usinagem mais eficiente e produtiva. Seus recursos avançados de controle e monitoramento permitem maior precisão e redução de tempo de setup, maximizando a produtividade de suas operações.

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

TC-46/2300

Capacidade de usinagem
Máx. diâmetro torneávelmmØ750
Máx. comprimento torneávelmm2.300
Eixo principal
Tamanho da placapol.15" (18"/21")
Nariz da árvore-A2-11
Diâmetro de passagem no spindlemmØ130
Diâmetro de passagem no tubo de traçãommØ117
Velocidade do spindlerpm1.800 rpm (15")/1.600 rpm (18")/1.200 rpm (21")
Sub-eixo | Curso
Deslocamento do eixo Xmm405 (375+30)
Deslocamento do eixo Zmm2.300
Velocidade de avanço
Avanço rápido do eixo X / avanço de cortem/min / mm/min16/1~5.000
Avanço rápido do eixo Z / avanço de cortem/min / mm/min15/1~5.000
Motor
Motor do eixo principalkW30/37
Torre
Tipo de torre-Servo torre (aperto hidráulico)
Capacidade da torre (opcional)-10T (12T)
Balanço sobre a torremmØ982
Contra ponto
Ponto-MT-5
Cursomm2.125
Em geral
Peso da máquinakg14.300
Recursos

Recursos

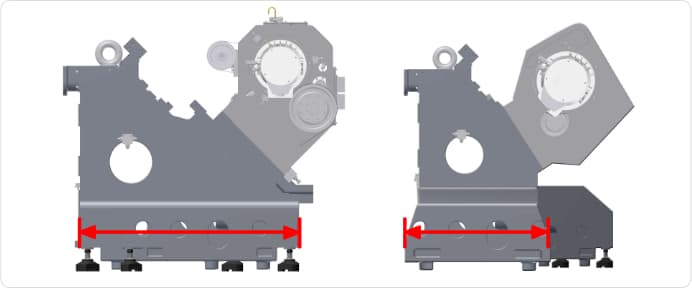

Projeto de estrutura rígida

• A estrutura de fundição MEEHANITE® através da análise FEM para tubo de torque de uma peça e cama inclinada de 45 graus garante a melhor rigidez e elimina a distorção de fundição. • O design do eixo Z com uma distância extra larga de 620 mm entre as guias oferece a mais alta rigidez. • A base da caixa de 950 mm é adequada para usinagem pesada e remoção de cavacos poderosa.
Imagem 1

Design de eixo perfeito

• Equipado com ponta de eixo A2-11 e mandril de 15". (pinta de 18"/21"/24" ou acessório personalizado é opcional.) • O mandril é operado por pedal para maior segurança e facilidade de uso. • A pressão de fixação pode ser ajustada pela forma e material da peça. • Rolamento extra grande com excelente rigidez para capacidade de corte pesado.

Pré-instalador automático da ferramenta. Redução do tempo de configuração (opcional)

• O pré-instalador automático de ferramentas opcional reduz o tempo de configuração, minimizando os cortes de desnatação e inserindo os deslocamentos da ferramenta.
Imagem 1

Sistema central de lubrificação

• As guias deslizantes do eixo X/Z e dos fusos de esferas são lubrificadas. O alarme embutido ocorrerá quando o óleo de lubrificação for insuficiente.

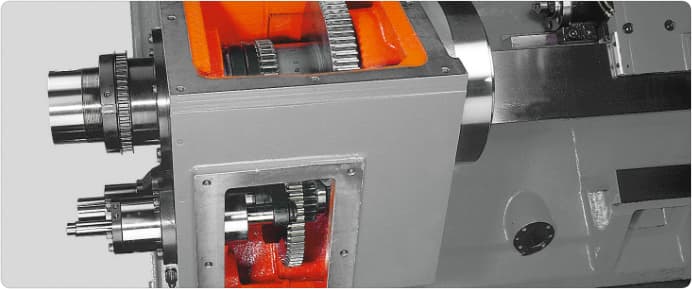

Design de eixo perfeito

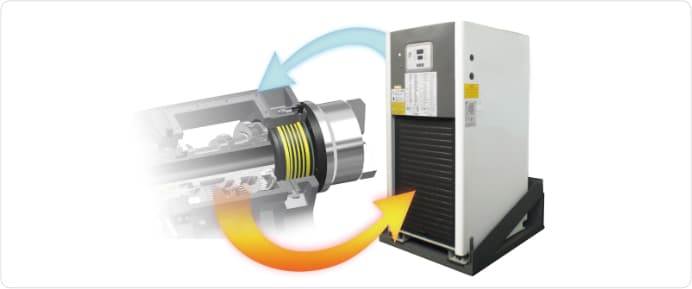

• O poderoso fuso de engrenagem de 4 velocidades é adequado para requisitos de usinagem pesados. • Refrigerador a óleo para excelente estabilidade térmica.
Imagem 1

Rolamento dianteiro extra grande

• O diâmetro interno extra grande do rolamento dianteiro é de ø180 mm para garantir a capacidade de corte de serviço pesado. • Máx. furo através do diâmetro do fuso é ø130 mm. • Máx. furo através da barra de tração é ø117 mm.

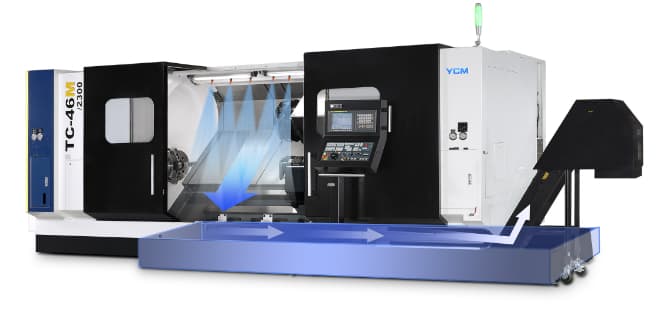

Sistema eficiente de descarte de cavacos

• Com design inclinado e excelente espaço de remoção de cavacos sob o fuso, é mais fácil limpar os cavacos. • A refrigeração de alta pressão é fornecida para a remoção ideal de cavacos. • O líquido de arrefecimento do chuveiro do teto remove os cavacos do mandril e da tampa da guia telescópica. (optar.)
Imagem 1

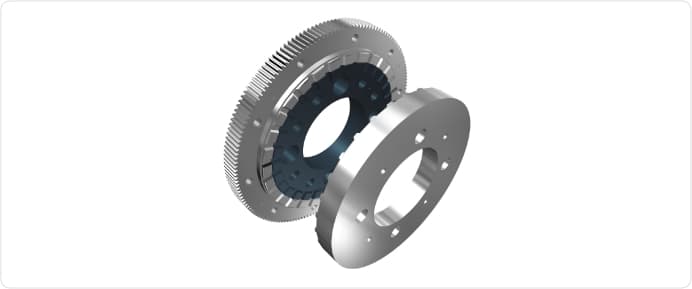

Design de torre especial

• Equipado com grande torre servo acionada de 10T (12T, opcional) que apresenta indexação rápida da torre (0,9 seg.) e versatilidade de usinagem. • O grande diâmetro do design de acoplamento curvilíneo de 3 peças oferece força de fixação super rígida de 9.050 kgf-m para garantir corte pesado e precisão a longo prazo.
Imagem 1

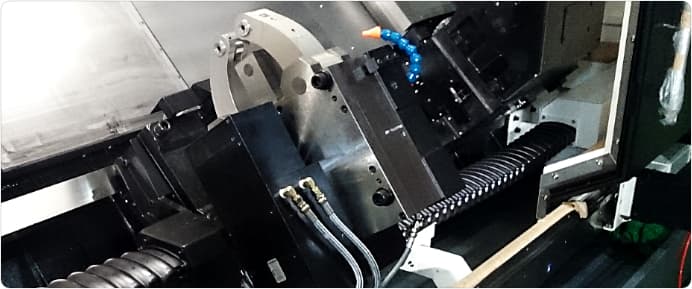

Movimento mais suave do eixo X, evitando a queda da torre

• O cilindro de equilíbrio hidráulico no eixo X garante o movimento axial mais suave e o sistema de freio evita que a torre caia quando a energia é desligada repentinamente. • Com o design de porcas duplas, os fusos de esferas no eixo X/Z proporcionam a mais alta rigidez. • A embreagem de segurança opcional desmontará o fuso de esferas do motor para proteger o fuso de esferas durante uma colisão.
Imagem 1

Orifício grande através do projeto (opcional)

• Fuso A2-15 de furo grande para mandril flexível 15"/18"/21"/24", furo através do fuso ø182 mm ø7,17".
Imagem 1

Produção de peças grandes

• Com anos de experiência, combinando tecnologia e instalações avançadas, a YCM desenvolveu com sucesso Centros de Torneamento CNC altamente rígidos, TC-46. O TC-46 foi especialmente projetado para produzir peças grandes com alta precisão, adequado para válvulas e componentes hidráulicos, construção naval, automóveis, construção e indústrias de energia.

Estoque de cauda programável

• MT-5 fixa com centro vivo é padrão, a pena rotativa de alta rigidez com centro morto é opcional. • Cabeçote traseiro usando cilindro duplo para fixar as guias para evitar derrapagem do cabeçote traseiro durante a usinagem. Usando a barra de conexão hidráulica para conectar o cabeçote traseiro e o carro durante o posicionamento do cabeçote traseiro para economizar esforço e tempo.
Imagem 1
