Torno CNC - TC-36

Torno CNC TC-36: Desempenho Robusto para Usinagem de Componentes Complexos! O Torno CNC TC-36 é a escolha certa para a usinagem de componentes complexos que exigem desempenho robusto. Com uma placa de 12" polegadas e um design de barramento inclinado de 45°, essa máquina oferece força, estabilidade e precisão incomparáveis para lidar com os trabalhos mais desafiadores. Sua construção de caixa engrenada e spindle de alto torque garantem a durabilidade necessária para operar em ambientes industriais exigentes. Essa máquina é especialmente indicada para setores como aeroespacial, automotivo, indústria pesada e metalurgia, onde a confiabilidade e a qualidade são fundamentais. Com um deslocamento do eixo Z de 1.250mm, o TC-36 oferece uma ampla área de trabalho para usinar peças de grande porte com facilidade. Válvulas, eixos e componentes hidráulicos são apenas alguns exemplos do que pode ser usinado com eficiência e precisão nessa máquina versátil. A interface amigável do TC-36 facilita a operação e a programação, permitindo que sua equipe aproveite ao máximo seus recursos. Além disso, seus recursos avançados reduzem o tempo de setup e aumentam a produtividade, tornando-o um investimento valioso para sua produção.

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

TC-36

Capacidade de usinagem
Máx. diâmetro de girommØ590
Máx. comprimento de giromm1.189
Eixo principal
Tamanho da placapol.12"
Nariz da árvore-A2-8
Diâmetro de passagem no spindlemmØ105
Diâmetro de passagem no tubo de traçãommØ93
Velocidade do spindlerpm12" L: 7~180~719 A: 30~751~2.500
Sub-eixo | Curso
Deslocamento do eixo Xmm310 (295+15)
Deslocamento do eixo Zmm1.250
Velocidade de avanço
Avanço rápido do eixo X / avanço de cortem/min / mm/min15/1~5.000
Avanço rápido do eixo Z / avanço de cortem/min / mm/min20/1~5.000
Motor
Motor do eixo principalkW22/26
Torre
Tipo de torre-Torre hidráulica
Capacidade da torre (opcional)-12 (10/8)
Balanço sobre a torremmØ640
Contraponto
Ponto-MT-4
Cursomm1.080
Em geral
Peso da máquinakg7.000
Recursos

Recursos

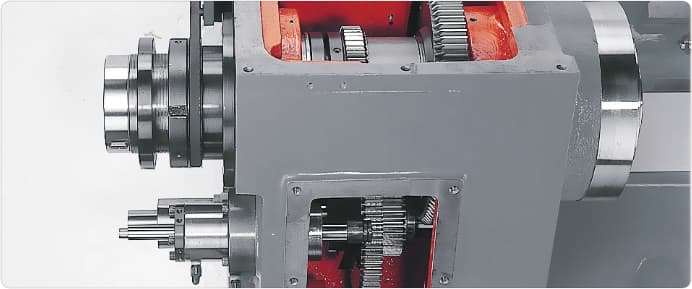

Cabeçote poderoso com engrenagens embutidas

• O fuso é equipado com rolamento de esferas angular de alta precisão e rolamento da série NN que fornece condições de trabalho de alta precisão e rigidez. • O diâmetro interno do rolamento é ø150mm ø5,91" e ø105mm ø4,13" do furo passante do fuso. ø93mm ø3,66" do furo passante da barra de tração adapta-se a trabalhos de barra de grande diâmetro. • O poderoso fuso com engrenagens embutidas oferece várias velocidades de transmissão. O máx. saída de torque atinge 140kgf-m 1.013 lb-ft, com max. velocidade do fuso de 2.500 rpm.
Imagem 1

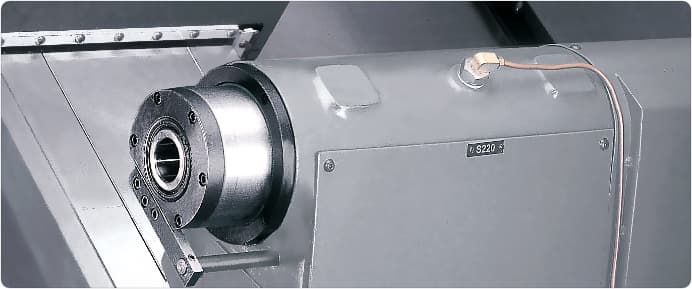

Contraponto programável de alta precisão e alta rigidez

• Usando os comandos de código "M", o curso da pena do cabeçote móvel programável pode ser enganchado com um gancho hidráulico ao carro da sela e deslizar ao longo do curso do eixo Z. Contraponto com quill viva é padrão.
Imagem 1

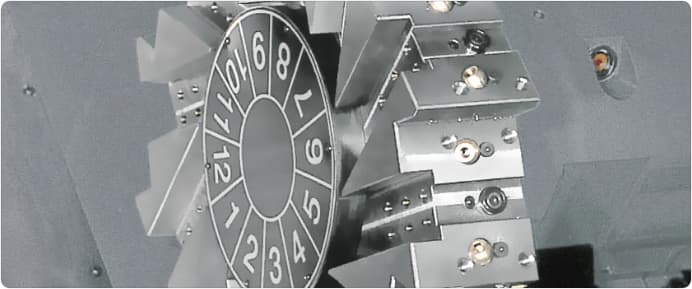

Torre de alta velocidade e rigidez

• O índice de torre de 12 estações é feito por detecção absoluta e nenhum erro de seleção de ferramenta é causado. • A poderosa torre de acoplamento curvilíneo de grande diâmetro oferece alta precisão e alta rigidez no desempenho de corte.
Imagem 1

Operação amigável e de fácil manutenção

• Manômetros hidráulicos, valores de controle de mandril e contraponto e o sistema de lubrificação central estão localizados na parte frontal para fácil operação e manutenção.

Os fusos de esferas acionados diretamente fornecem alta precisão e rigidez

• Esta máquina é equipada com fusos de esferas de alta precisão e conectada diretamente ao motor. O design de fixação suporta ambas as extremidades; o design dos fusos de esferas pré-tensionadas proporciona alta rigidez, alta precisão e baixo efeito de aquecimento.

O tanque de óleo autônomo reduz a deformação térmica

• O tanque de óleo autônomo garante que a precisão da usinagem não seja afetada pelo calor. Também é conveniente e eficiente para a limpeza e manutenção do tanque de óleo.

Guarda de segurança

• A partir da janela da proteção de segurança, o operador pode ver através do trabalho realizado e proteger contra os cavacos de corte e a névoa de refrigeração.
