Torno CNC - TC-16LMA

Torno CNC TC-16LMA: Versatilidade e Desempenho Incrível para Usinagem Avançada! Supere os desafios da usinagem com o Torno CNC TC-16LMA, uma máquina poderosa que oferece versatilidade e desempenho excepcional. Projetado para a usinagem avançada de peças pequenas e médias, o TC-16LMA entrega resultados precisos e eficientes em todas as suas aplicações industriais. Com seu design compacto e inteligente, o TC-16LMA economiza espaço valioso em sua linha de produção, permitindo uma melhor organização e fluxo de trabalho. Mesmo com seu tamanho reduzido, este torno não faz concessões em termos de capacidade de usinagem, tornando-o adequado para peças complexas e exigentes. A passagem extra larga através do tubo de tração oferece uma versatilidade incomparável. O TC-16LMA pode lidar com peças de diferentes dimensões, proporcionando flexibilidade na escolha de projetos e materiais. Dessa forma, você pode adaptar-se facilmente às necessidades do mercado em constante mudança. Graças à alta velocidade de avanço do TC-16LMA, você experimentará uma redução significativa nos tempos de ciclo, aumentando a produtividade e reduzindo os custos de produção. Sua eficiência energética também contribui para um menor impacto ambiental, tornando-o uma opção sustentável para sua empresa. O TC-16LMA oferece um excelente custo/benefício, combinando eficiência operacional e preço competitivo. Essa vantagem torna-o uma escolha inteligente para melhorar seus processos de usinagem e maximizar seus resultados financeiros.

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

TC-16LA

Capacidade de usinagem
Máx. diâmetro torneávelmmØ230
Máx. comprimento torneávelmm600
Eixo principal
Tamanho da placapol.6"
Nariz da árvore-A2-5
Diâmetro de passagem no spindlemmØ62
Diâmetro de passagem no tubo de traçãommØ52
Velocidade do spindlerpm5.000
Sub-eixo | Curso
Deslocamento do eixo Xmm177 (115+62)
Deslocamento do eixo Zmm600
Velocidade de avanço
Avanço rápido do eixo X / avanço de cortem/min / mm/min24/1~10.000
Avanço rápido do eixo Z / avanço de cortem/min / mm/min30/1~10.000
Motor
Motor do eixo principalkW11/15
Torre
Tipo de torre-Torre servo (aperto hidráulico)
Capacidade da torre (opcional)-12T
Balanço sobre a torremmØ560
Contraponto
Ponto-MT-4
Cursomm500
Em geral
Peso da máquinakg3.750
Recursos

Recursos

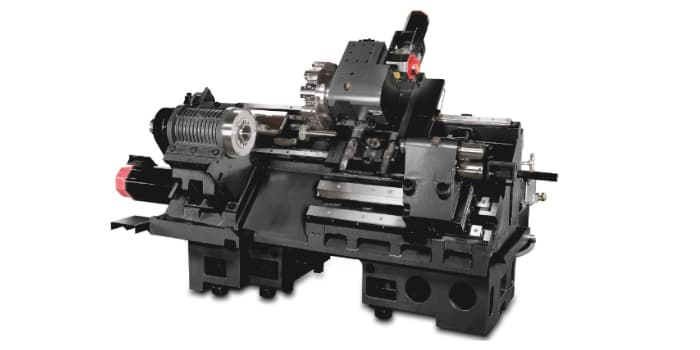

Projeto de estrutura de alta rigidez

• 6" (furo através da barra de tração ø52mm); 8" (furo através da barra de tração ø66mm). • Com baixa resistência e baixo atrito, o projeto de guia linear no eixo X/Z prolonga a vida útil da máquina. • O design da cama inclinada de 45° de peça única amplia o espaço para remoção de cavacos. • Fundição MEEHANITE® com alta capacidade de amortecimento. • A torre servo/acionada rápida e confiável é de fixação hidráulica. • A embreagem extra grande e de alta precisão fornece alta precisão de posicionamento e repetibilidade. • Diversas opções de cabeçote móvel e comprimento de giro. • Diversas opções de cabeçote móvel e comprimento de giro. • Bomba de pistão de alta eficiência e baixa perda de potência adotada.
Imagem 1

Sistema de descarte de cavacos de alta eficiência

• O design de cama inclinada de uma peça única de 45° aumenta o espaço de remoção de cavacos. • O tanque de refrigerante independente isola a base da exposição ao calor. • Um design especial do tanque de refrigerante evita que os cavacos fluam para a máquina. • O design do tanque de refrigeração principal/secundário simplifica a limpeza do transportador de cavacos. • O filtro e o tanque de refrigerante secundário podem ser retirados separadamente para facilitar a manutenção.

Sistema automático de produção

• Reduza o tempo de carregamento/descarregamento manual e alcance a produção de 24 horas, melhorando a utilização da fábrica. • Economize custos de mão de obra, melhore a produtividade e reduza a taxa de deserção. • Reduza o tempo de troca para atender a demanda de produção de baixo volume de peças diversificadas. • Sistema modular flexível e de fácil instalação baseado em diversas linhas de produtos.

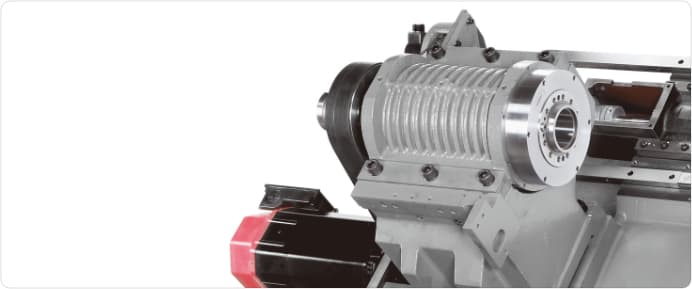

Fuso de alta rigidez e alta velocidade

• Os rolamentos de rolos da série NN de grande diâmetro e alta precisão, equipados com rolamentos de esferas de contato angular, proporcionam a melhor rigidez radial e axial durante a usinagem. • O design simétrico da cabeça dissipa o calor e reduz a deformação térmica. • Fácil de ajustar e reparar. • Com baixa resistência e baixo atrito, o design da guia linear no eixo X/Z alcança precisão de posicionamento impecável. • O projeto de pré-tensão axial nos fusos de esferas reduz o deslocamento térmico.
Imagem 1
