Torno CNC - TC-16A

Torno CNC TC-16A: Precisão, Eficiência e Excelente Custo/Benefício! O Torno CNC TC-16A é a solução definitiva para a usinagem de peças pequenas e de médio porte. Com sua passagem extra larga através do tubo de tração e alta velocidade de avanço, esse equipamento garante máxima eficiência e produtividade em suas operações de fabricação. Uma das principais vantagens do TC-16A é o seu design compacto, que permite otimizar o espaço na sua linha de produção. Mesmo com sua estrutura enxuta, este torno oferece uma capacidade impressionante de usinagem, tornando-o adequado para uma ampla gama de peças, desde as mais simples até as mais complexas. Seu tubo de tração com passagem extra larga oferece versatilidade excepcional. O TC-16A pode manipular peças de diferentes dimensões, proporcionando flexibilidade no processo de usinagem. Isso significa que você pode trabalhar com diversos projetos e materiais, adaptando-se facilmente às necessidades do mercado. Com uma alta velocidade de avanço, o TC-16A reduz significativamente os tempos de ciclo, aumentando a produtividade e diminuindo os custos de produção. Seu baixo consumo de energia e a eficiência no aproveitamento dos recursos fazem dele uma escolha ecologicamente consciente. Além disso, o TC-16A oferece uma relação custo/benefício imbatível. Sua eficiência operacional, aliada ao preço competitivo, torna esse torno a melhor escolha para impulsionar seus negócios e elevar a qualidade das peças usinadas. Com a precisão e o desempenho do TC-16A, você terá a confiança necessária para atender aos mais altos padrões de qualidade exigidos pelo mercado. Elimine retrabalhos e desperdícios de material, produza com maior rapidez e mantenha a satisfação dos seus clientes em alta. Se você busca um torno CNC que alie eficiência, precisão e excelente custo/benefício, o TC-16A é a resposta para todas as suas necessidades de usinagem. Não perca mais tempo, entre em contato conosco hoje mesmo e descubra como o Torno CNC TC-16A pode fazer a diferença no seu processo de fabricação!

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

TC-16A

Capacidade de usinagem
Máx. diâmetro torneávelmmØ260
Máx. comprimento torneávelmm370
Eixo principal
Tamanho da placapol.6"
Nariz da árvore-A2-5
Diâmetro de passagem no spindlemmØ62
Diâmetro de passagem no tubo de traçãommØ52
Velocidade do spindlerpm5.000
Sub-eixo | Curso
Deslocamento do eixo Xmm150 (130+20)
Deslocamento do eixo Zmm370
Velocidade de avanço
Avanço rápido do eixo X / avanço de cortem/min / mm/min24/1~10.000
Avanço rápido do eixo Z / avanço de cortem/min / mm/min30/1~10.000
Motor
Motor do eixo principalkW11/15
Torre
Tipo de torre-Torre servo (aperto hidráulico)
Capacidade da torre (opcional)-12T
Balanço sobre a torremmØ490
Contraponto
Ponto-MT-4
Cursomm270
Em geral
Peso da máquinakg3.400
Recursos

Recursos

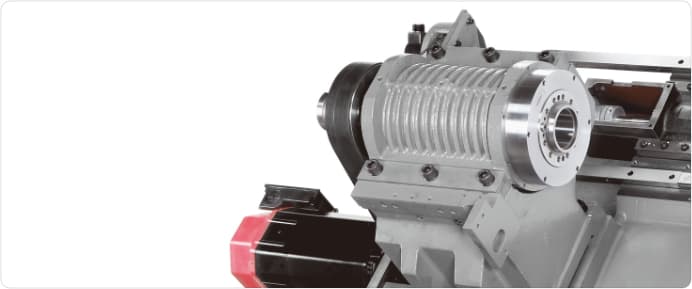

Fuso de alta rigidez e alta velocidade

• Os rolamentos de rolos da série NN de grande diâmetro e alta precisão, equipados com rolamentos de esferas de contato angular, proporcionam a melhor rigidez radial e axial durante a usinagem. • O design simétrico da cabeça dissipa o calor e reduz a deformação térmica. • Fácil de ajustar e reparar. • Com baixa resistência e baixo atrito, o design da guia linear no eixo X/Z alcança precisão de posicionamento impecável. • O projeto de pré-tensão axial nos fusos de esferas reduz o deslocamento térmico.
Imagem 1

Sistema de descarte de cavacos de alta eficiência

• O design de cama inclinada de uma peça única de 45° aumenta o espaço de remoção de cavacos. • O tanque de refrigerante independente isola a base da exposição ao calor. • Um design especial do tanque de refrigerante evita que os cavacos fluam para a máquina. • O design do tanque de refrigeração principal/secundário simplifica a limpeza do transportador de cavacos. • O filtro e o tanque de refrigerante secundário podem ser retirados separadamente para facilitar a manutenção.

Sistema automático de produção

• Reduza o tempo de carregamento/descarregamento manual e alcance a produção de 24 horas, melhorando a utilização da fábrica. • Economize custos de mão de obra, melhore a produtividade e reduza a taxa de deserção. • Reduza o tempo de troca para atender a demanda de produção de baixo volume de peças diversificadas. • Sistema modular flexível e de fácil instalação baseado em diversas linhas de produtos.

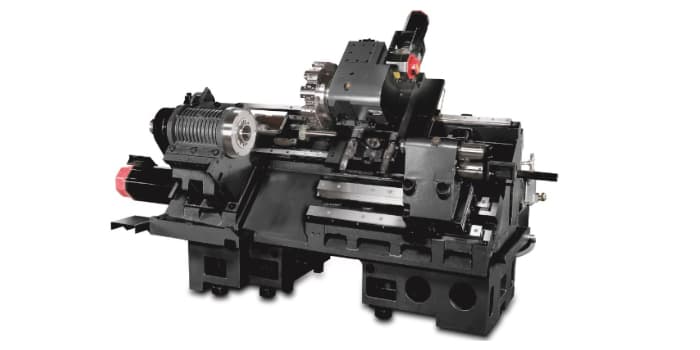

Projeto de estrutura de alta rigidez

• 6" (furo através da barra de tração ø52mm); 8" (furo através da barra de tração ø66mm). • Com baixa resistência e baixo atrito, o projeto de guia linear no eixo X/Z prolonga a vida útil da máquina. • O design da cama inclinada de 45° de peça única amplia o espaço para remoção de cavacos. • Fundição MEEHANITE® com alta capacidade de amortecimento. • A torre servo/acionada rápida e confiável é de fixação hidráulica. • A embreagem extra grande e de alta precisão fornece alta precisão de posicionamento e repetibilidade. • Diversas opções de cabeçote móvel e comprimento de giro. • Diversas opções de cabeçote móvel e comprimento de giro. • Bomba de pistão de alta eficiência e baixa perda de potência adotada.
Imagem 1
