• Furo através da barra de tração para barras de Ø65mm (8") e Ø51mm (6")
• O fuso está equipado com um codificador de posição para detectar a velocidade e a posição correta.
• Com fuso de função de fresagem, a precisão de indexação é de até 0,001°.
Máquinas
Torno CNC - NTC-2000LY
Torno CNC NTC-2000LY: Potência e Flexibilidade para Usinagem Complexa! O Torno CNC NTC-2000LY é a solução ideal para empresas que buscam realizar usinagem complexa com eficiência e precisão. Com um design configurável e uma estrutura de barramento inclinada de 30°, essa máquina oferece a versatilidade necessária para se adaptar às mais diversas aplicações de fabricação. Com uma placa de 8" polegadas, o NTC-2000LY oferece o tamanho perfeito para uma ampla variedade de peças e componentes. Sua construção robusta de caixa engrenada garante a durabilidade e a resistência necessárias para enfrentar os desafios mais exigentes da usinagem. Uma das principais vantagens desse torno é sua flexibilidade em se adaptar à sua aplicação. Seja qual for o seu projeto, o NTC-2000LY pode ser configurado para atender às suas necessidades específicas, economizando tempo e recursos ao evitar a necessidade de múltiplas configurações. O NTC-2000LY é a escolha ideal para concluir os trabalhos mais complexos em uma única configuração. Sua capacidade de realizar usinagem complexa com precisão e eficiência garante resultados consistentes e de alta qualidade em cada peça produzida. Além disso, a facilidade de operação do NTC-2000LY e sua interface amigável permitem que sua equipe alcance todo o potencial da máquina, aproveitando ao máximo seus recursos avançados.
Especificação Técnica
Nome do produto | Unidade | NTC-2000LY |
|---|---|---|
| Capacidade de usinagem | ||
| Máx. diâmetro torneável | mm | Ø320 |
| Máx. comprimento torneável | mm | 570 |
| Eixo principal | ||
| Tamanho da placa | pol. | 8" |
| Nariz da árvore | - | A2-6 |
| Diâmetro de passagem no spindle | mm | Ø80 |
| Diâmetro de passagem no tubo de tração | mm | Ø66 |
| Velocidade do spindle | rpm | 5.000 |
| Sub-eixo | Curso | ||
| Deslocamento do eixo X | mm | 175 (160+15) |
| Deslocamento do eixo Z | mm | 570 |
| Deslocamento do eixo Y | mm | 90 (50/-40) |
| Curso do eixo B | mm | 650 (*1) |
| Velocidade de avanço | ||
| Avanço rápido do eixo X / avanço de corte | m/min / mm/min | 30/1~10.000 |
| Avanço rápido do eixo Z / avanço de corte | m/min / mm/min | 36/1~10.000 |
| Avanço rápido do eixo Y / avanço de corte | m/min / mm/min | 10/1~10.000 |
| Avanço rápido do eixo B / avanço de corte | m/min / mm/min | 20 (*1)/1~10.000 |
| Motor | ||
| Motor do eixo principal | kW | 18.5/22/30 |
| Torre | ||
| Tipo de torre | - | Torre de potência radial (servo rotação, fixação hidráulica) |
| Capacidade da torre (opcional) | - | 12T (BMT55) |
| Velocidade do motor da ferramenta acionada | rpm | 100~4.000 |
| Torque do motor da ferramenta acionada | kgf/m | 3,57 |
| Balanço sobre a torre | mm | Ø615 |
| Contra ponto | ||
| Ponto | - | MT-4 |
| Curso | mm | 240/570 |
| Em geral | ||
| Peso da máquina | kg | 5.020/5.420 |
Recursos

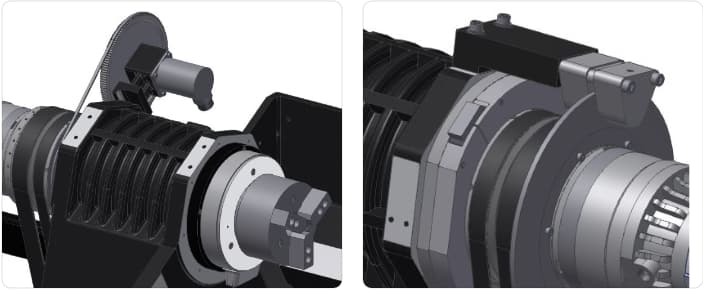

Fuso de alta precisão
Usinagem complexa do eixo Y de alto desempenho
• Função integrada do eixo Y com torre de ferramentas dinâmicas para alimentação X, Y, Z, que é melhor para usinagem complexa. O eixo Y ortogonal é projetado para manter a precisão da usinagem.
Projeto modularizado para cabeçote móvel e sub-fuso
• Exceto para contraponto manual padrão, contraponto programável e contraponto servo estão disponíveis.

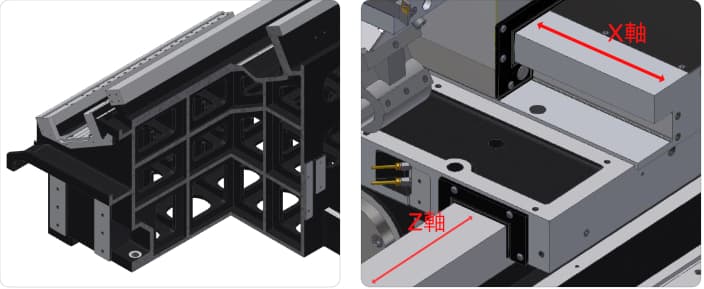

Excelente estrutura básica
• 30° Design de cama inclinada de peça única: Amplia o espaço para remoção de cavacos.
• As nervuras tipo cruz dentro do design da base proporcionam a melhor rigidez. A fundição durável de Meehanite é adotada para simular a deformação estrutural do corpo sob várias condições, integrada às habilidades de demolição manual YCM para guias de caixa, o que garante a melhor precisão e vida útil.
• O design de caixa do eixo X/Z com almofada resistente ao desgaste fortalece a rigidez e a capacidade de amortecimento para reduzir a vibração.
