Máquinas

Torno CNC - NTC-2000LSY

Torno CNC NTC-2000LSY: Potência e Flexibilidade para Usinagem Complexa! O Torno CNC NTC-2000LSY é a solução ideal para empresas que buscam realizar usinagem complexa com eficiência e precisão. Com um design configurável e uma estrutura de barramento inclinada de 30°, essa máquina oferece a versatilidade necessária para se adaptar às mais diversas aplicações de fabricação. Com uma placa de 8" polegadas, o NTC-2000LSY oferece o tamanho perfeito para uma ampla variedade de peças e componentes. Sua construção robusta de caixa engrenada garante a durabilidade e a resistência necessárias para enfrentar os desafios mais exigentes da usinagem. Uma das principais vantagens desse torno é sua flexibilidade em se adaptar à sua aplicação. Seja qual for o seu projeto, o NTC-2000LSY pode ser configurado para atender às suas necessidades específicas, economizando tempo e recursos ao evitar a necessidade de múltiplas configurações. O NTC-2000LSY é a escolha ideal para concluir os trabalhos mais complexos em uma única configuração. Sua capacidade de realizar usinagem complexa com precisão e eficiência garante resultados consistentes e de alta qualidade em cada peça produzida. Além disso, a facilidade de operação do NTC-2000LSY e sua interface amigável permitem que sua equipe alcance todo o potencial da máquina, aproveitando ao máximo seus recursos avançados.

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

NTC-2000LSY

Capacidade de usinagem
Máx. diâmetro torneávelmmØ310
Máx. comprimento torneávelmm570
Eixo principal
Tamanho da placapol.8"
Nariz da árvore-A2-6
Diâmetro de passagem no spindlemmØ80
Diâmetro de passagem no tubo de traçãommØ66
Velocidade do spindlerpm5.000
Sub-eixo
Tamanho da placapol.6"
Nariz da árvore-A2-5
Diâmetro de passagem no spindlemmØ55
Diâmetro de passagem no tubo de traçãommØ45
Velocidade do spindlerpm6.000
Cusro
Deslocamento do eixo Xmm160 (155+5)
Deslocamento do eixo Zmm570
Deslocamento do eixo Ymm90 (+50/-40)
Curso do eixo Bmm650
Velocidade de avanço
Avanço rápido do eixo X / avanço de cortem/min / mm/min30/1~10.000
Avanço rápido do eixo Z / avanço de cortem/min / mm/min36/1~10.000
Avanço rápido do eixo Y / avanço de cortem/min / mm/min10/1~10.000
Avanço rápido do eixo B / avanço de cortem/min / mm/min20/1~10.000
Motor
Motor do eixo principalkW18.5/22/30
Motor do sub-eixokW7,5/11
Torre
Tipo de torre-Torre de potência radial (servo rotação, fixação hidráulica)
Capacidade da torre (opcional)-12T (BMT55)
Velocidade do motor da ferramenta acionadarpm100~4.000
Torque do motor da ferramenta acionadakgf/m3,57
Balanço sobre a torremmØ615
Contraponto - Em geral
Peso da máquinakg6.180
Recursos

Recursos

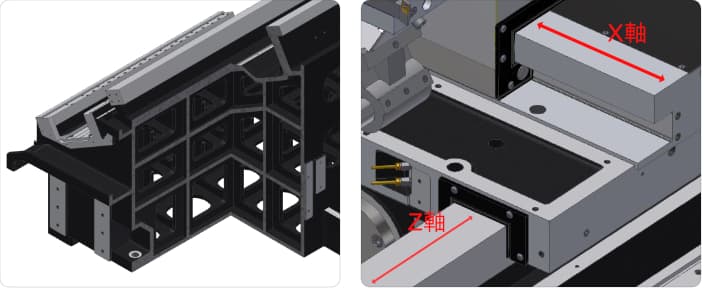

Excelente estrutura básica

• 30° Design de cama inclinada de peça única: Amplia o espaço para remoção de cavacos. • As nervuras tipo cruz dentro do design da base proporcionam a melhor rigidez. A fundição durável de Meehanite é adotada para simular a deformação estrutural do corpo sob várias condições, integrada às habilidades de demolição manual YCM para guias de caixa, o que garante a melhor precisão e vida útil. • O design de caixa do eixo X/Z com almofada resistente ao desgaste fortalece a rigidez e a capacidade de amortecimento para reduzir a vibração.
Imagem 1

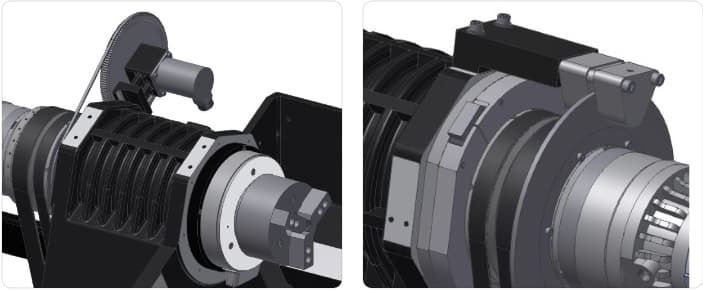

Fuso de alta precisão

• Furo através da barra de tração para barras de Ø65mm (8") e Ø51mm (6") • O fuso está equipado com um codificador de posição para detectar a velocidade e a posição correta. • Com fuso de função de fresagem, a precisão de indexação é de até 0,001°.
Imagem 1

Usinagem complexa do eixo Y de alto desempenho

• Função integrada do eixo Y com torre de ferramentas dinâmicas para alimentação X, Y, Z, que é melhor para usinagem complexa. O eixo Y ortogonal é projetado para manter a precisão da usinagem.

Projeto modularizado para cabeçote móvel e subfuso

• Exceto para contraponto manual padrão, contraponto programável e contraponto servo estão disponíveis.
